产品名称

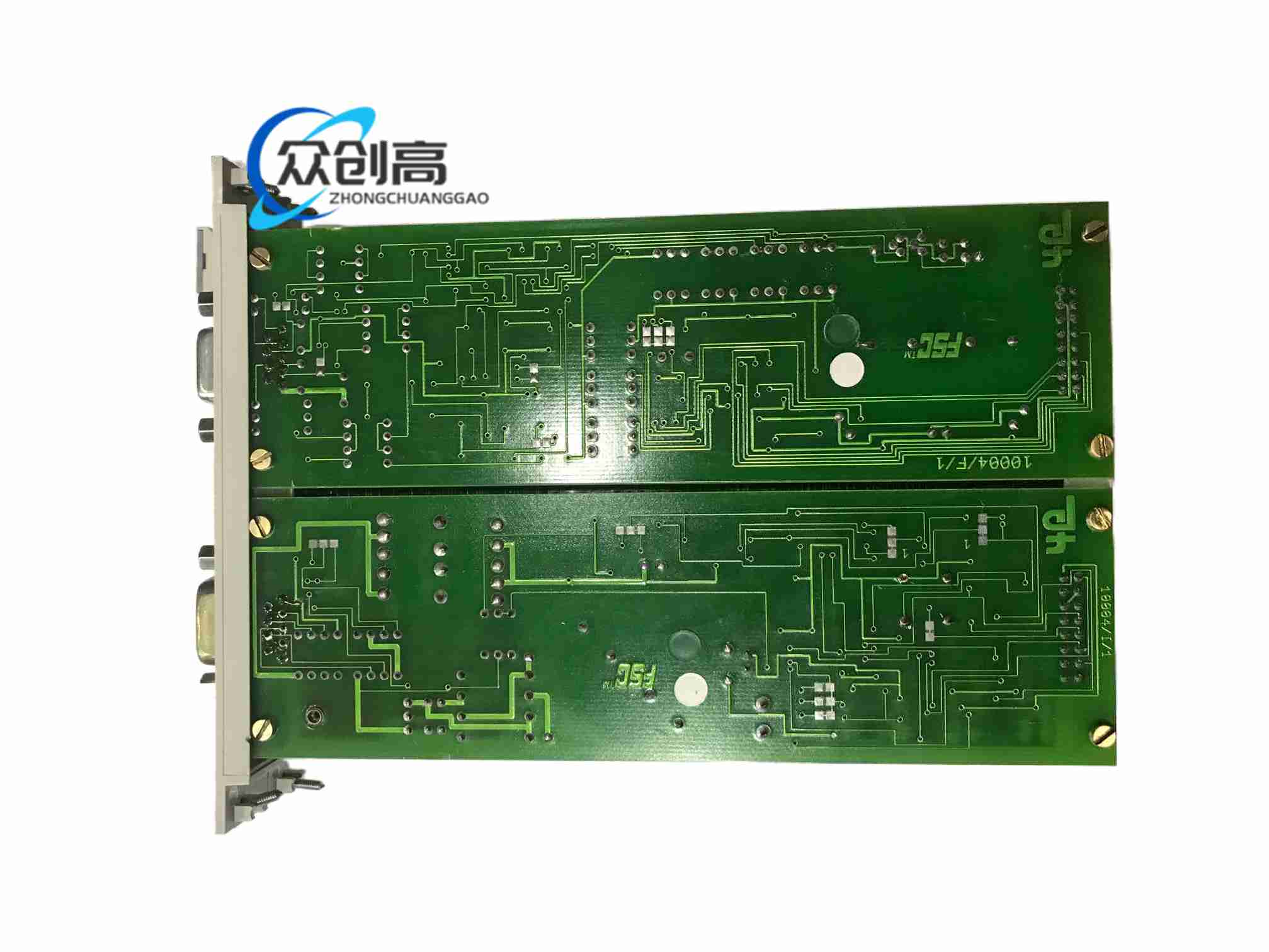

FSC 故障安全控制系统通信模块
产品简介
霍尼韦尔（Honeywell）专为 FSC（Fail Safe Control，故障安全控制）系统打造的高性能通信模块，作为分布式控制系统（DCS）中的关键网络枢纽，实现控制器、I/O 卡件与上位操作站之间的数据交互与指令传输，是保障工业过程安全通信的核心组件。
技术规格
- 品牌：Honeywell（霍尼韦尔）
- 型号：10004/I/F（替代型号 Alt # 05502）
- 所属系列：Honeywell FSC（故障安全控制）系统
- 模块类型：通信接口模块
- 接口：双 RS-485 串行接口（冗余通信通道）+ 背板金手指插槽
- 支持协议：Modbus RTU、Modbus TCP/IP、Honeywell 专有协议
- 通信速率：300 bps…115.2 kbps（可配置）
- 供电：背板 24 VDC
- 功耗：≤ 5 W
- 尺寸（高×宽×深）：约 38 × 127 × 191 mm
- 重量：约 0.4 kg
- 认证：CE、CSA、UL、ATEX Zone 2、SIL 3
功能特点
- 实现 FSC 安全系统与外部 DCS/SCADA 的双向数据交换
- 支持冗余脉冲链路通信（双 RS-485），保障安全数据不中断
- 协议转换：内部 FSC 专用协议 ↔ 标准工业串行协议
- 采集并转发 FSC 机架电源、I/O 卡、电路故障等诊断信息
- 具备高完整性与故障安全（Fail Safe）特性
- LED 状态指示：TX、RX、状态、错误
应用场景
- 油气、化工、石化过程工业的安全联锁与通信
- 电站、核电站等安全仪表系统（SIS）的通信枢纽
- 集成于 Experion HS / Experion PKS 等平台的 DCS 架构
- 冶金、制药等需 SIL 3 安全等级的关键控制场合
性能参数
- 通信速率可配置：300 bps…115.2 kbps
- 冗余双 RS-485 串行通道，隔离耐压 1500 VDC
- 支持 Modbus、Honeywell 专有协议，SIL 3 安全等级
材质构成
工业级通信 PCB，金属/阻燃机箱结构，符合工业电磁兼容与安全标准。
结构特征
模块化紧凑型封装，含双 RS-485 串行接口、背板金手指插槽、LED 状态指示灯及隔离电路，支持机架或 DIN 导轨安装。
工作原理
模块作为 FSC 安全系统与外部 DCS/SCADA 之间的网关，经冗余串行链路实现联锁报警、过程参数、故障诊断信息的双向传输；当安全系统检测到异常时，通过通信链路触发上位系统报警与安全动作。
安装要求
- 插入 FSC 机架或 DIN 导轨指定插槽，确保背板金手指完全契合
- 按系统架构连接双 RS-485 冗余总线，注意终端匹配与屏蔽接地
- 确认背板 24 VDC 供电正常
- 配置通信参数（速率、协议、站地址）与上位系统一致
- 上电后检查 TX/RX/状态 LED 正常，验证冗余链路
使用注意事项
- 涉及安全系统，安装调试须由具备资质人员按规范执行
- 确保冗余链路接线正确，避免单点通信失效
- 防静电操作，禁止带电插拔
- 采购核对完整型号与系统版本、协议兼容性
- 定期检查通信状态与错误 LED，及时处理异常
Honeywell 51403645-100
Honeywell 51304511-200
Honeywell 51202353-212
