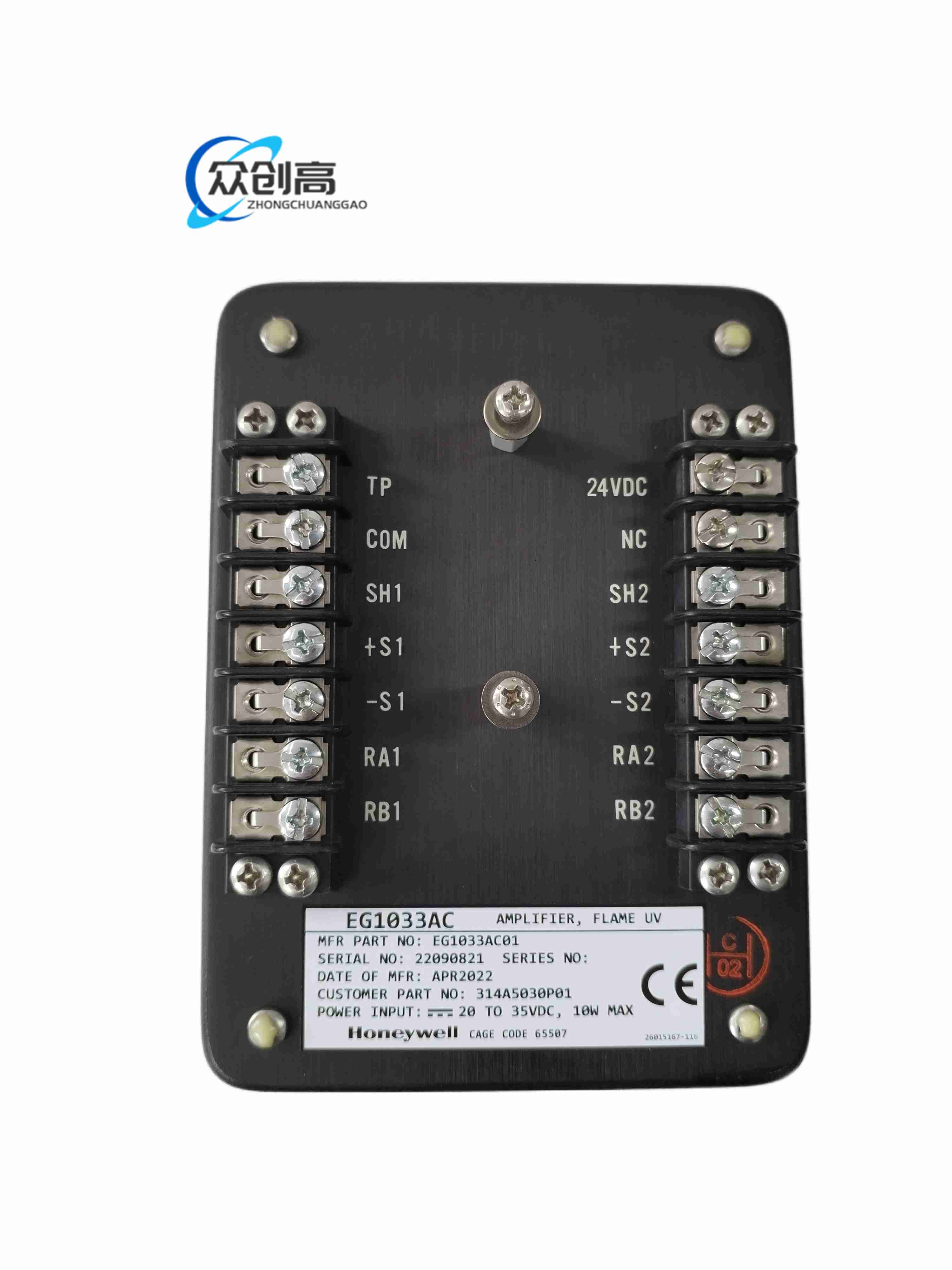

EG1033AC01 紫外火焰检测放大器。

检测燃烧设备紫外辐射，将火焰信号放大为控制输出，用于锅炉、燃气轮机、工业炉安全监视。

品牌归属：Honeywell

检测光谱：180–260nm 紫外盲光区

探测器件：盖革-米勒型紫外管资料口径

电源：资料一列入 24VDC，输出 0–10V；资料二列 28VDC/115VAC 自适应、继电器输出 5A@250VAC，按采购版本确认

增益：100–1000 可调资料口径

频率响应：20Hz–20kHz 资料口径

响应时间：有火 ≤0.1s、熄火 ≤0.2s 资料口径

传感距离：最远约 330m 资料口径

工作温度：资料一 -40℃ 至 +85℃；资料二 -40℃ 至 +75℃，以型号版本为准

存储温度：约 -55℃ 至 +125℃

湿度：0–95% 无凝露

防护：资料一列 IP65；燃烧系统整体防爆按项目证书确认

安装：面板或 DIN 导轨，具体以支架型号为准

认证：资料列 CE、TÜV、UL、CSA；部分燃烧应用资料列 ATEX/FM，按出厂证书

只响应火焰紫外波段，抑制阳光/灯光误报；高增益放大；继电器或模拟量输出；长线传输；抗电磁干扰。

锅炉点火监视、燃气轮机火焰确认、石油炼化加热炉、工业热处理炉、发电厂燃烧安全联锁。

180–260nm 探测，响应亚秒级；模拟版 0–10V，继电器版 SPDT 5A；具体电源与输出以控制器配套型号为准。

金属/工业塑料探测放大器壳体，GM 紫外管、高压电路、信号调理板；探头与放大器分体或一体按系统配置。

面板式放大器带状态灯，紫外探头通过屏蔽电缆连接；导轨型版本采用端子取电与输出。

火焰紫外光子击中 GM 管产生脉冲，放大电路计数/整形为火焰存在信号；无紫外或强度低于阈值则判定熄火并触发输出联锁。

探头对准火焰观测区，避开水冷壁遮挡；电缆使用屏蔽紫外专用线，长度按型号上限；控制柜内供电与继电器负载分开配线。

GM 管怕长期强光与机械撞击，安装前避免直对日光。定期用标准紫外源或 burner 模拟测试响应。
