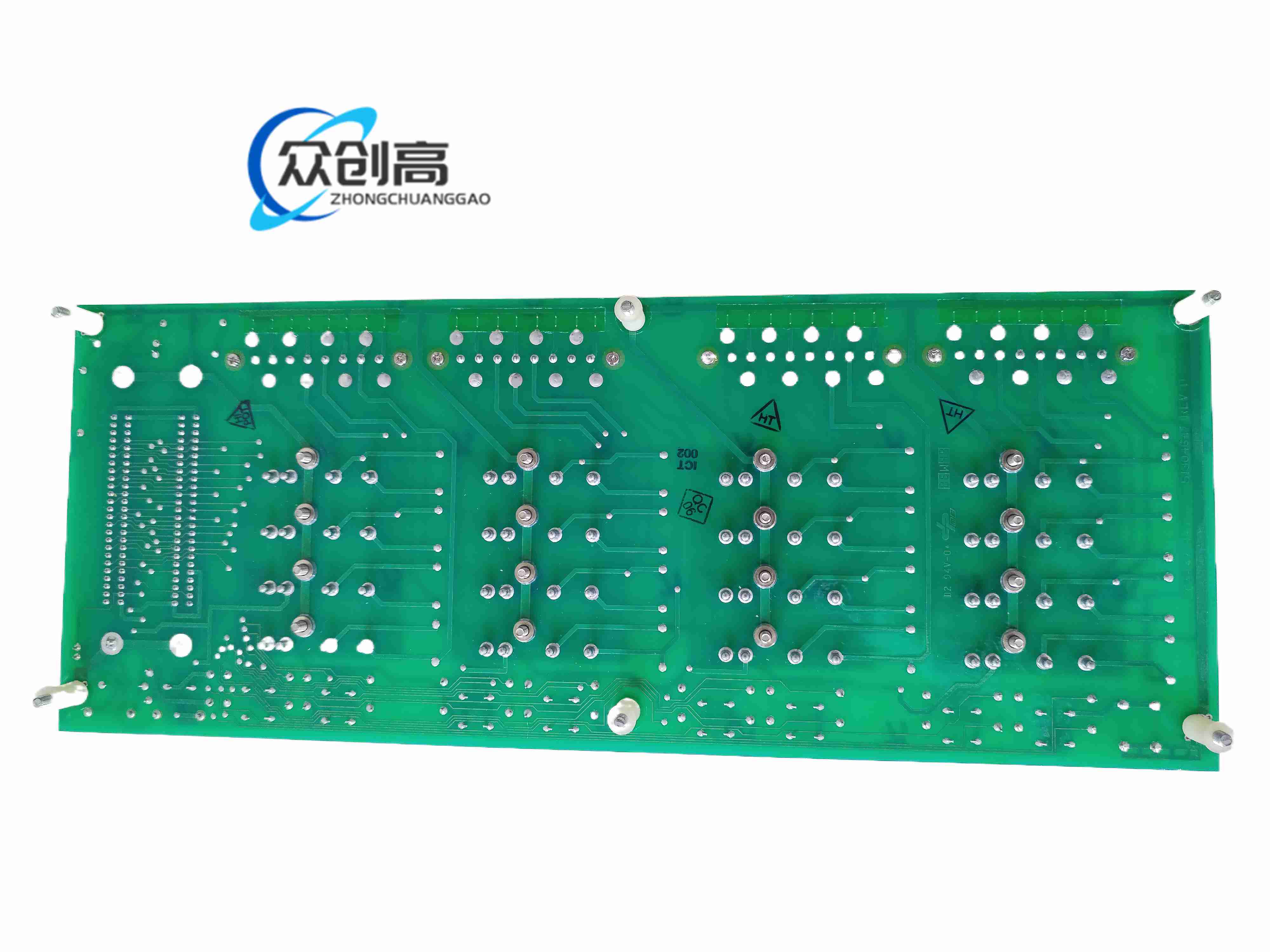

数字输出现场接线组件，用于霍尼韦尔分布式控制系统数字量输出信号与现场电磁阀、指示灯、继电器等负载之间的接线接口。

该设备属于霍尼韦尔Series C、TDC 3000、Experion PKS等系统的数字输出终端组件，承担控制器输出模块与现场离散设备之间的电气连接、分配和保护。设备采用印刷电路板与端子结构，可在控制柜内集中布置数字输出回路。

输出通道：16路数字输出端子配置

输出电压：3至30伏直流，常规工程使用24伏直流

单通道负载电流：最大0.5安

隔离能力：通道与系统之间、通道之间按具体FTA版本提供隔离，部分资料标注系统隔离约1500伏交流

接线端子：压缩端子或螺丝端子，适用14至22AWG铜线

工作环境温度：0至60摄氏度

存储温度：－40至85摄氏度

湿度：5%至95%相对湿度，不结露

尺寸：约307×126×69毫米，不同资料对高度和重量有差异

防护处理：印刷板三防涂层，防潮、防尘、防腐蚀

每路输出可独立接现场负载，适合电磁阀、指示灯、报警、中间继电器线圈等24伏直流设备。

部分版本带通道状态指示、熔丝保护和瞬态抑制，便于故障定位。

与霍尼韦尔数字输出主模块、现场接线电缆配合，可减少柜内分散布线。

若实际配置为带熔丝FTA，则每路或分组配置过流保护；若配置为固态输出FTA，则以晶体管/无触点方式驱动。

化工、油气、电力、制药、水处理等过程控制系统的电磁阀控制。

离散信号输出，如泵阀启停命令、风机启停、报警灯、联锁信号。

霍尼韦尔TPS、TDC 3000、Experion PKS等DCS数字输出柜改造与备件替换。

响应速度：固态版本通常小于5毫秒；熔丝端子版本取决于输出模块和负载类型

总电流能力：按16路×0.5安设计，实际总负荷需同时受电源与主机模块限制

诊断：部分FTA配合数字输出模块提供开路、短路、熔丝断线指示

可靠性：工业级印刷板涂层，适合控制柜内长期运行

基材为刚性印刷电路板，部分版本采用三防漆涂覆。

端子排为阻燃工程塑料外壳加铜质导体。

金属件为镀锡或镀锌导电件，固定件为钢质或合金螺丝。

单板多通道布局，正面为输出状态指示和端子标识。

通过扁平电缆或系统规定连接器与数字输出主模块相连。

柜内可垂直安装、背板安装或按霍尼韦尔机架位置安装。

熔丝版本设独立熔丝座；固态版本以晶体管输出级代替机械触点。

控制系统发出开关命令，数字输出主模块经内部逻辑和隔离驱动后，将通断状态送到现场接线组件；现场接线组件把对应通道分配到螺丝或压缩端子，向电磁阀、指示灯等负载提供24伏直流电源回路。感性负载产生的反电动势由FTA内置抑制元件或外部续流二极管处理。

安装前核对51309153－175完整型号、FTA类型、配套DO主模块型号。

控制柜内预留散热空间，避免与高电压动力线平行捆扎。

按线径选用合适端子，拧紧扭矩符合端子规格，防止虚接发热。

屏蔽线接地采用单点接地，数字地与功率地按系统图纸分开。

若使用熔丝版本，备用熔丝额定值必须与原装一致。

不准把交流负载接入标称3至30伏直流的固态输出FTA。

总输出电流不得超过单通道0.5安及FTA总电流上限。

更换FTA前断开系统电源和现场负载，避免带电插拔造成弧损。

若现场出现频繁误动作，先检查感应负载续流保护、端子松动、接地噪声和模块诊断记录。

采购替换件时以实物铭牌、通道数、是否带熔丝、配套主模块型号为准。
