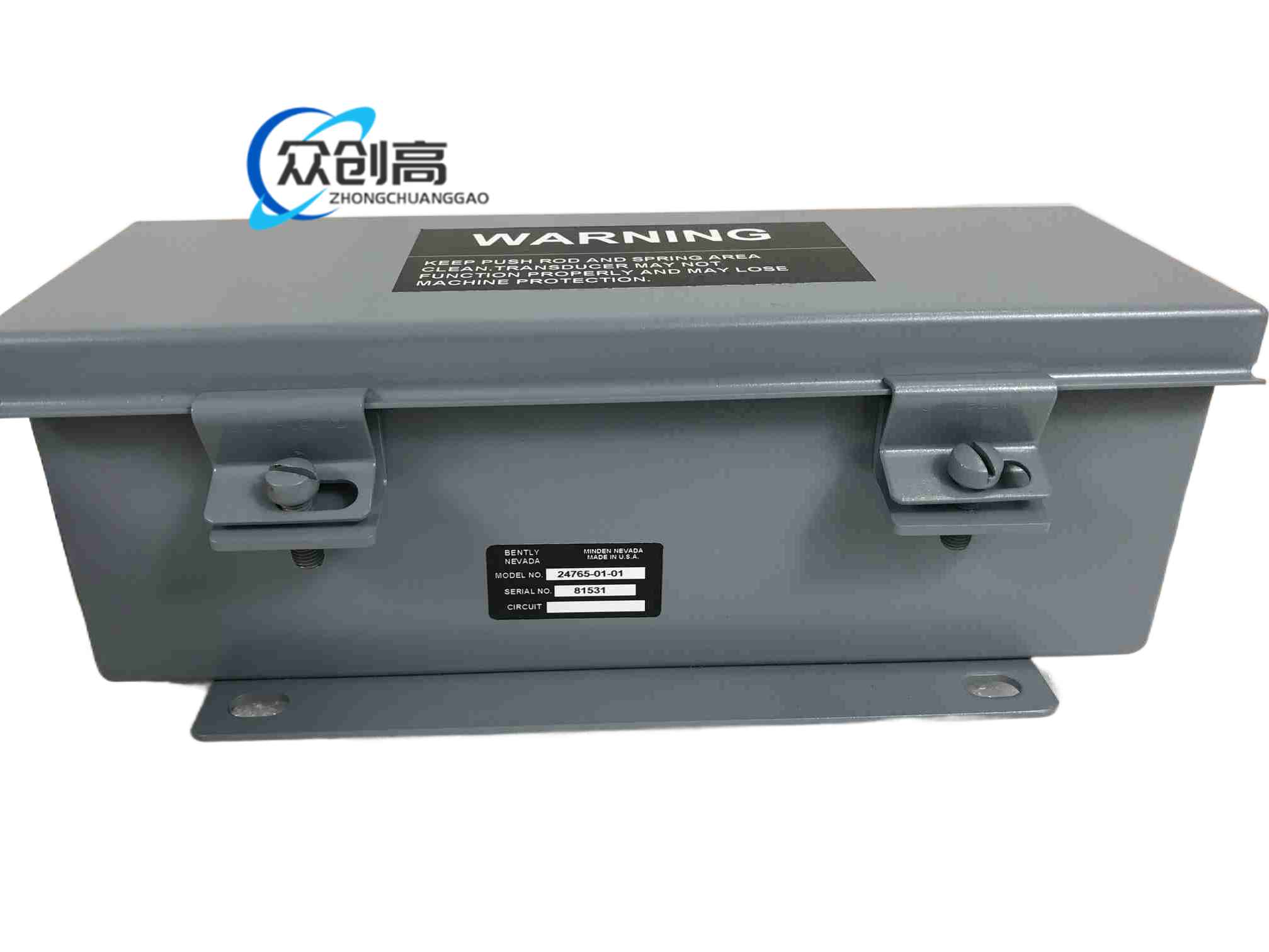

产品名称：机壳热膨胀传感器（Case Expansion Transducer Assembly，直流 LVDT 型）
产品简介：24765-01-01 是 Bently Nevada 24765 与 135613 系列机壳膨胀传感器系统中的一款直流 LVDT 型机壳膨胀传感器，用于汽轮机、燃气轮机等透平机械启动或运行期间监测机壳相对于基础的膨胀量。采用 LVDT 技术而非电涡流技术，无漂移、无需重新校准。
技术规格：
- 输入电源：+24 V DC，最小 30 mA
- 比例因子：0.346 V/mm（8.79 V/in）
- 线性范围：±12.7 mm（±0.5 in）
- -3 dB 频率：20 Hz
- 线性度：满量程 ±0.5%
- 稳定性：满量程 0.125%
- 工作温度：-18 °C ~ +71 °C（0 °F ~ 160 °F）
- 重量：1.75 kg
- 估计运输尺寸：25 × 11.6 × 9.2 cm
- 原产地：美国
结构特征：内部含镍铁磁芯、不锈钢外壳、初级线圈与次级线圈；磁芯移动时，线圈产生与位置成比例的电压输出。
功能特点：
- LVDT 技术提供长期稳定性与热增长测量的可重复性
- ±12.7 mm 线性范围覆盖汽轮机启停全过程机壳膨胀
- 20 Hz 带宽捕获热增长曲线，同时滤除高频振动噪声
- 双传感器配置可检测机脚卡滞，在机壳变形造成损坏前报警
应用场景：汽轮机、燃气轮机等透平机械的机壳热膨胀监测；透平机械启动过程与运行期间的实时膨胀量监测与报警。
工作原理：LVDT 的连杆与机壳连接，机壳膨胀时连杆移动，改变线圈电压输出，信号经调理后传输至监测器，实时显示膨胀值并触发报警。
安装要求：
- 通常成对安装——机壳两侧滑动机脚各安装一只
- 传感器连杆与机壳滑动机脚机械连接，确保自由伸缩无干涉
使用注意事项：
- 使用 LVDT 技术，非电涡流，无需定期重新校准
- 监测对象为缓慢热增长，20 Hz 带宽已足够捕获热增长曲线
- 双传感器配置时，若机脚卡滞，监测器将识别差异增长并报警
