产品名称

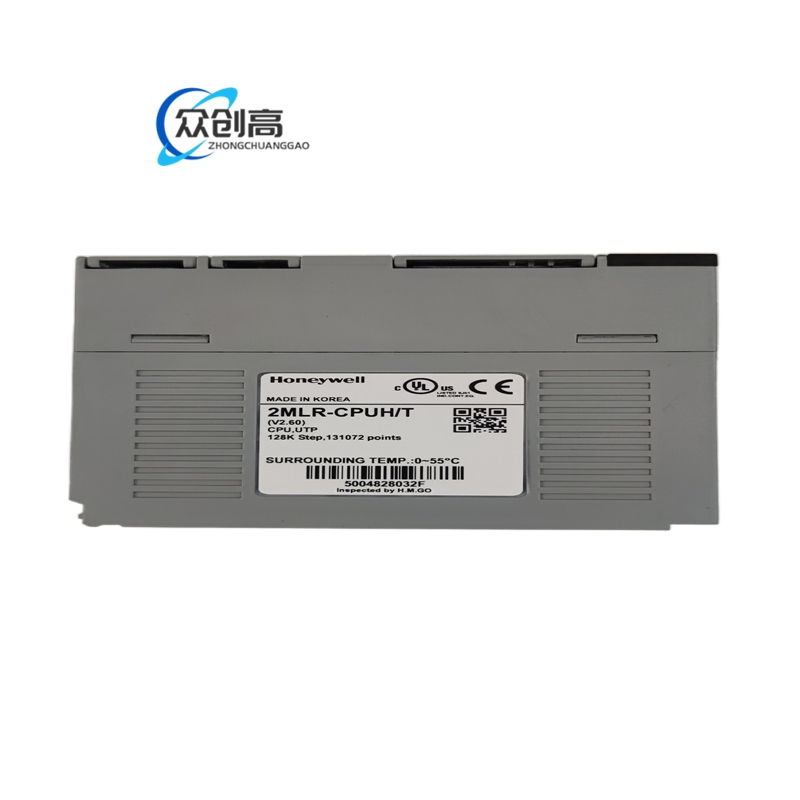

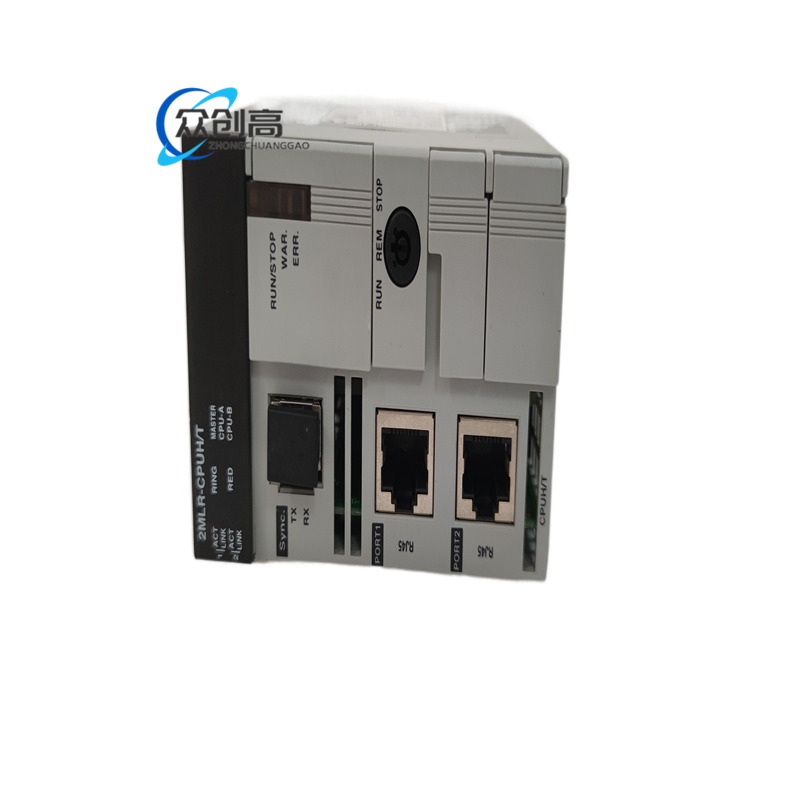

MasterLogic-200R 冗余高性能 CPU 模块
产品简介
本型号为霍尼韦尔 MasterLogic-200R PLC 系统的冗余 CPU 模块，采用 TP/CAT5 作为 I/O 通信介质，构成全冗余控制架构，面向高可用性工业过程控制。
技术规格
- 系列：MasterLogic-200R
- 类型：冗余 PLC CPU 模块
- I/O 通信：TP/CAT5
- 最大 I/O 容量：23,808 点
- 单节点 I/O 扩展距离：100 m（UTP/TP）
- 最大 I/O 基座数：31
- 最大槽位数：372
- 程序执行：循环扫描 + 中断处理
- 工作模式：RUN / STOP / DEBUG
- 电源：24 VDC（双路输入），单路最大 3.5 A
- 通信接口：双 10/100 Mbps 以太网、C300 背板总线
- 安装方式：19 英寸机架安装（4U 高度），兼容 Honeywell C300 机箱
- 尺寸：120 mm（宽）× 300 mm（高）× 250 mm（深）
- 重量：4.2 kg
- 工作温度：-20℃ ～ +60℃
功能特点
- 真正热插拔冗余——90 秒内完成故障 CPU 切换而不停机
- 固件统一管理，主/备 CPU 同步更新
- 原生 Experion PKS 集成，无需定制驱动
- 实时诊断 LED 指示同步状态与电源健康
应用场景
发电系统、油气自动化、过程控制、大型工业生产线、船舶自动化、关键设备控制等高可用性要求的场合。
安装要求
- 安装于 Honeywell C300 19 英寸 4U 机架
- 接入双路 24 VDC 电源
使用注意事项
- 与 2MLR-CPUH/F（光纤通信）区分，二者 I/O 通信介质不同，不可混用
- 适用于 MasterLogic-200R 全冗余架构，非冗余系统请勿选用
