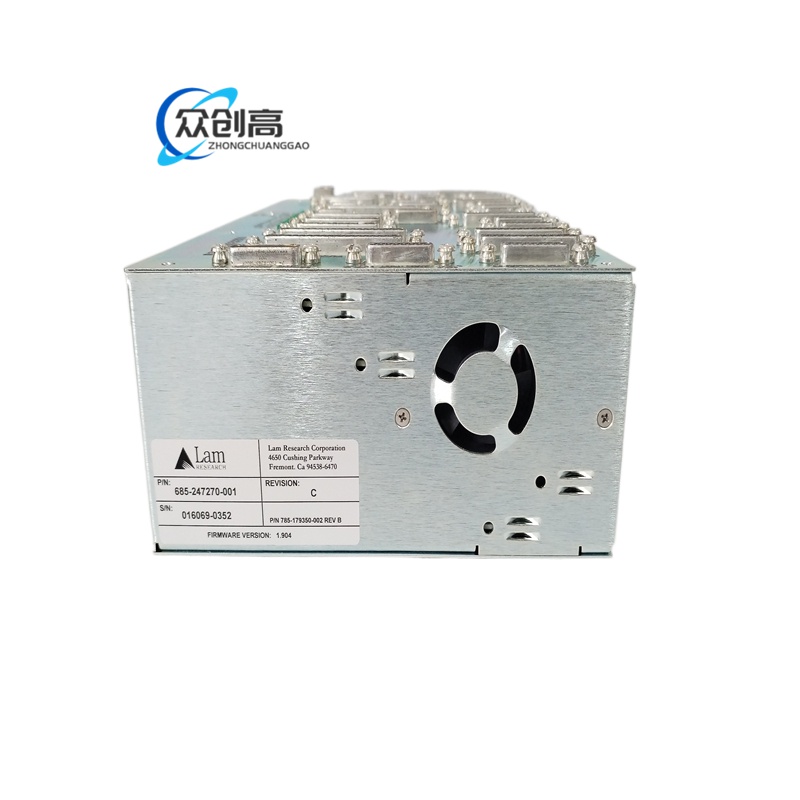

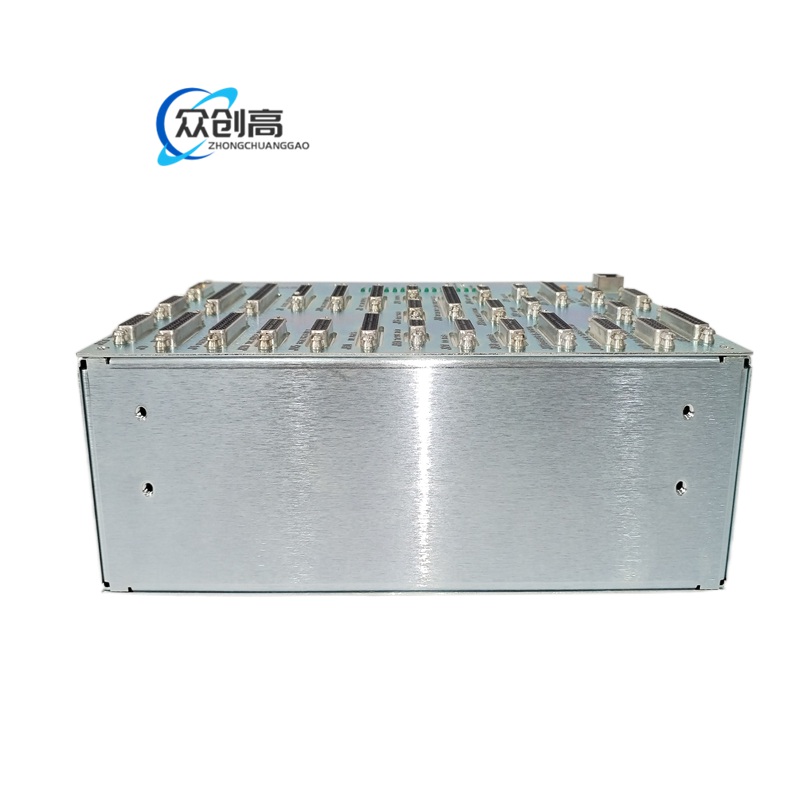

产品名称：LAM 685-247270-001 半导体设备控制器 / 射频匹配网络控制板（PCB Assembly）
产品简介：由 Lam Research（泛林集团）为 2300、Exelan、9600 系列刻蚀机开发的专用控制模块，承担射频（RF）发生器与腔体之间的阻抗匹配控制，亦可作为 RF 发生器控制主板使用，是保障介质/导体刻蚀、去胶工艺稳定性的核心硬件 。
技术规格：
- 制造商：Lam Research Corporation
- 适用平台：LAM 2300 Flex™、2300 Kiyo®、Exelan® HCE/DSi 系列 CCP 刻蚀机；亦兼容 9600 系列
- 产品类型：Controller / RF Match Assembly（控制板 / 射频匹配组件）
- 控制逻辑：符合 IEC 61131-3 编程标准
- 输入电压：24V DC（典型值，以实物标签为准）；RF 发生器控制板版本支持 +24VDC ±10%、+5VDC（内部 LDO 生成）
- 工作温度：0°C ~ 55°C（工业级宽温）
- 通讯接口：RS-485 / Ethernet（视版本而定）
- 防护等级：IP20（机柜内安装）
- 重量：约 1.5 kg
- 质保：1 年
功能特点：
- 管理射频发生器与腔体之间的阻抗匹配，相当于"精准调音师"，确保能量以最高效率传输到腔体
- 控制功能包括：射频功率闭环调节、频率锁定、V/I 监测、电弧检测、过温/过流保护
- 输入信号：模拟量 RF V/I 反馈（±10V），数字量 Enable、Fault Reset、Mode Select
- 输出接口：PWM/模拟信号驱动 RF 功放模块，TTL 报警输出（Arc Detected, Fault）
- 作为 Lam 原厂 BOM 部件，更换后无需重新校准射频参数或更新工艺配方
- 设计为现场可更换单元（FRU），故障代码可通过设备 Service Interface 直接读取
应用场景：先进半导体制造中的介质与导体刻蚀、去胶（Ashing）工艺；28nm 及以下节点高精度刻蚀工艺的关键硬件组件；晶圆厂（Fab）高稼动率保障
工作原理：安装于设备后部射频电源柜内或 RF Match Box 内部，与主控系统（如 Allen-Bradley PLC）通过数字 I/O 或串行通信交换状态与指令，实时调节匹配网络中的可变电容（Tune & Load），实现等离子体阻抗匹配
安装与接线要求：
- 精密电子件，最怕静电和暴力插拔，操作需遵循防静电规范
- 由设备主电源背板供电，采用卡接式安装
- 更换无需重新校准，但需确认修订版本（Rev A/B 等）与设备兼容
使用注意事项：作为半导体设备备件，仅兼容指定型号的 LAM Research 设备；典型功耗在 3kW 输出功率下控制信号不失真，避免误关断或振荡
