产品名称： 现场可配置模拟式电液伺服放大器。

产品简介： 该模块位于运动控制器与 MOOG 比例阀、伺服阀之间，将控制器命令转换为阀线圈驱动信号，并完成误差放大、反馈校正、颤振补偿与状态指示。

技术规格： 辅助电源 24 VDC，范围 22 至 28 V；无阀电流时约 75 mA，100 mA 阀电流时约 200 mA；±15 V 辅助输出供反馈，单路最大约 110 mA 减阀电流；命令输入差分 ±10 V，也可按开关配置 4 至 20 mA；阀驱动输出可设电压、电流或 4 至 20 mA；颤振固定 200 Hz，幅度约 ±10% 阀驱动。

功能特点： 前面板多圈电位器调零偏、比例增益、积分、颤振、反馈增益；LED 指示内部电源、正负阀驱、使能、到位；支持 P、I、PI 闭环；可选微分或速度反馈插件。

应用场景： 液压定位、轧机辊缝、注塑锁模、试验机作动器、汽轮机液控系统。

性能参数： 反馈输入可配 ±10 V 或 4 至 20 mA；使能继电器 24 V，8 mA，范围 17 至 32 V；阀电源端子 23 最大 300 mA；工作温度 0 至 40℃；防护 IP20。

材质构成： 金属/阻燃塑料面板，DIN 卡式PCB，螺丝端子，LED 指示灯，多圈微调电阻。

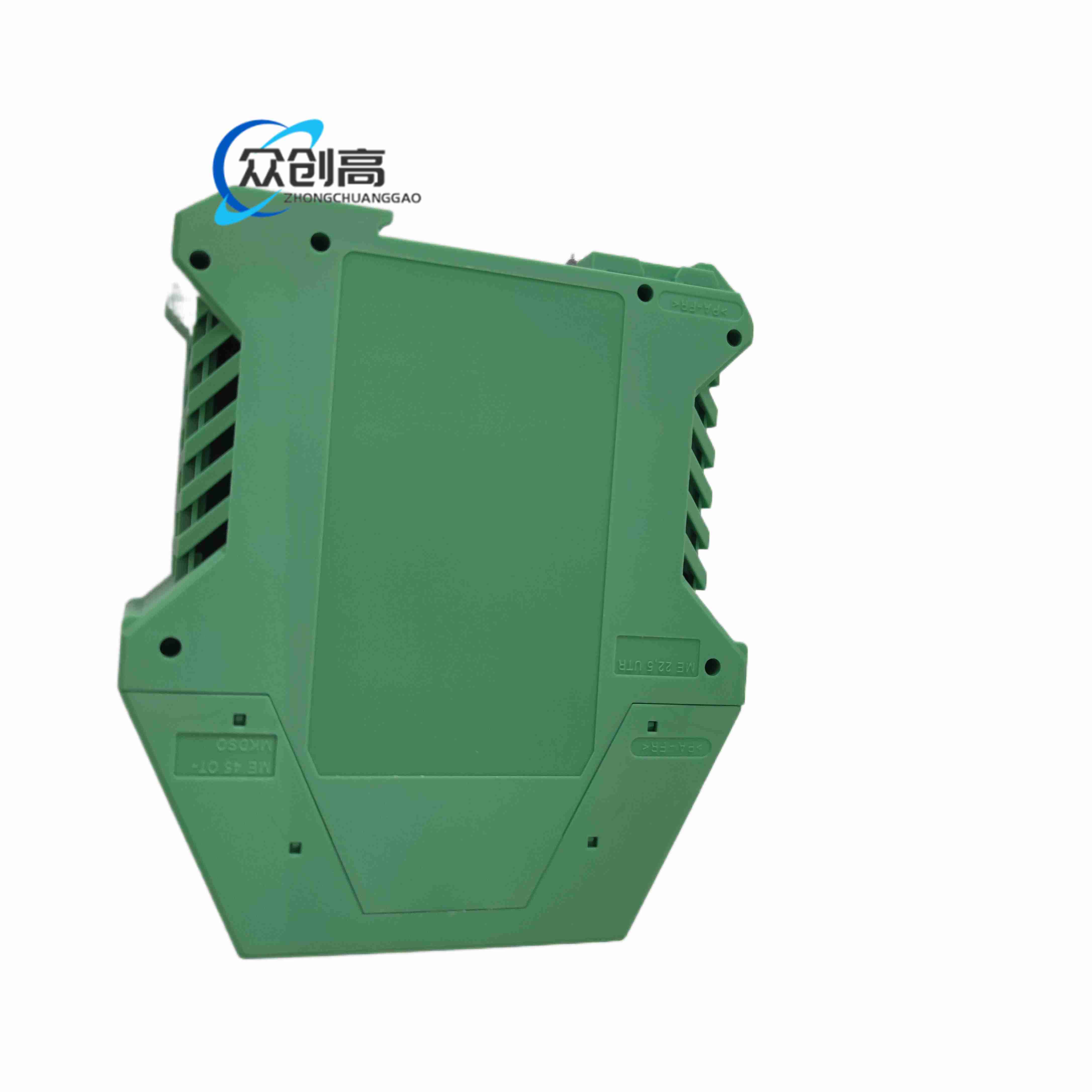

结构特征： 标准 DIN 导轨安装，宽度约 100 mm、高 108 mm、深 45 mm；下部与上部分组端子，前面板设测试点与调节孔。

工作原理： 命令信号与反馈信号进入误差放大器，经比例、积分、颤振合成后驱动阀线圈；到位比较器输出 PLC 反馈，使能链路控制功率级通断。

安装要求： 35 mm DIN 轨安装；导线 0.2 至 2.5 mm²；供电端串 M205 250 mA 慢熔保险，若端子 23 给比例阀需增大保险；屏蔽线单端接放大器接地。

使用注意事项： 先断压、零偏后再通液压；阀线圈用双绞屏蔽线，避免与动力线平行；定期用测试点测 ±10 V 阀驱和反馈零位；湿度高环境防止端子结露。
