产品名称： DIN 导轨桥式、应变片输入信号隔离变送器。

产品简介： 该模块用于称重、压力、力、位移等桥式传感器信号调理，将毫伏级应变输出隔离为标准电压/电流，供PLC或记录仪使用。

技术规格： 桥源可配约 5 V、10 V 或其它激励，按DIP设定；输入量程覆盖 0 至 10 mV、20 mV、50 mV、100 mV、200 mV 及双向 ±5 至 ±200 mV；输出 0 至 5 V、0 至 10 V、0 至 1 mA、0 至 20 mA、4 至 20 mA；电源资料列 9 至 30 VDC 或 18 至 30 VDC 依版本；输入/输出/电源隔离 1800 VDC。

功能特点： 零点、量程电位器现场微调，可收缩50%量程；桥路激励稳定，低漂移；三端口隔离消除地环；窄体DIN，适合称重柜与试验台。

性能参数： 水平DIN轨工作 0 至 55℃；多模块竖装或高密度需考虑附加散热片；精度依量程与校准典型千分级至百分级。

材质构成： 阻燃外壳，精密桥源电路，隔离变压器/光耦，接线端子，调零调幅元件。

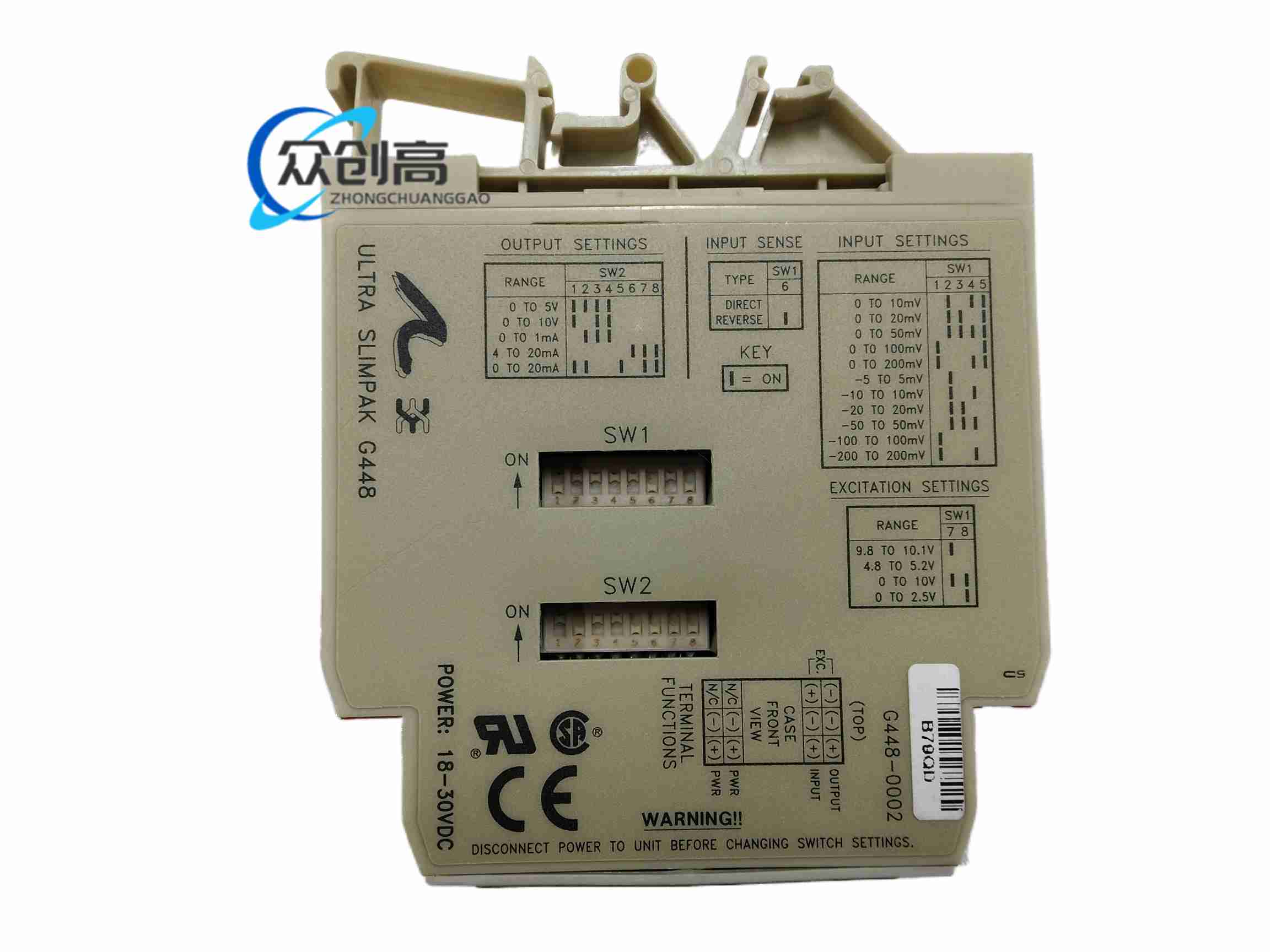

结构特征： 标准SlimPak窄卡，DIP选输入范围、桥激、输出方向；正面测试点，侧面桥输入、激励、输出、电源端子。

工作原理： 传感器桥路由内部恒压/恒流激励，差分毫伏信号经放大隔离后线性转换为标准输出；地电位差由三端口隔离阻断。

安装要求： 传感器屏蔽线单端接地；桥线使用低热电势导线；DIN轨接地母线独立；出厂校准后现场仅做细调。

使用注意事项： 通电状态不拨DIP开关；潮湿环境做端子防凝露；定期用标准毫伏源和已知砝码/力值校准；桥源过载会损坏应变片，先核输入范围。
