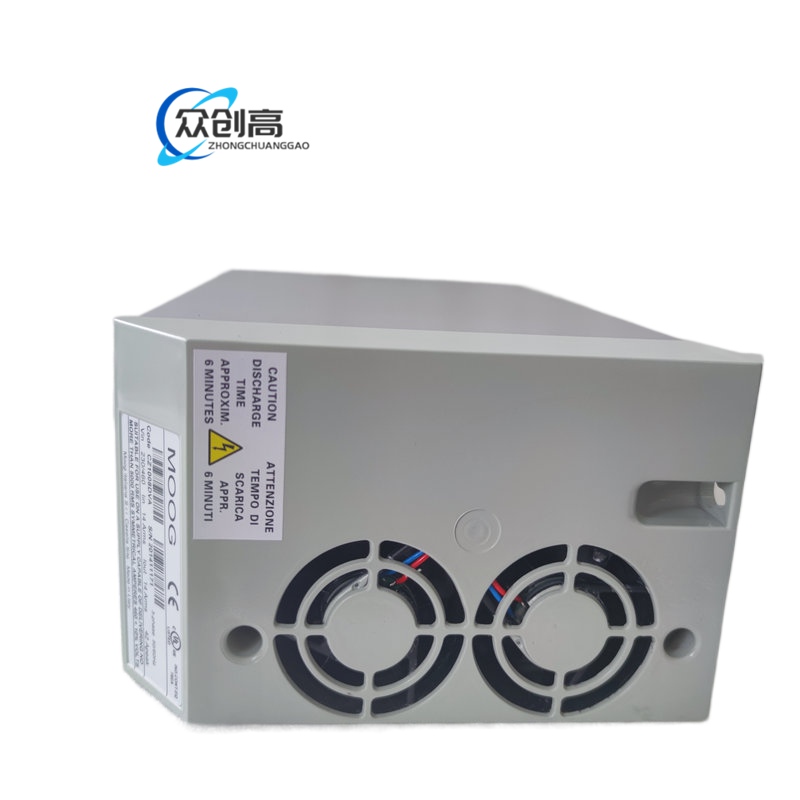

产品名称
穆格 CZ1008DVA 伺服驱动模块／伺服阀电子驱动模块。公开备件资料存在两种配置描述：直流电机伺服驱动器与电液伺服阀驱动模块，订货前按实际铭牌确认。
产品简介
作为运动控制电子单元，可把上位控制器发出的位置、速度、力或阀驱动指令转换成电机电流或伺服阀力矩马达电流，用于高精度闭环执行。
技术规格（直流伺服驱动版本）
- 品牌：MOOG
- 类型：直流伺服驱动器
- 输入电压：24–80VDC
- 连续电流：8A，峰值电流：16A
- 最大功率：640W
- 速度范围：0–3000rpm
- 控制模式：位置、速度、力矩
- 通信：CANopen、EtherCAT、RS-232、RS-485，具体按版本
- 保护：过流、过压、过热
- 工作温度：-20–70℃
- 尺寸参考：230×170×80mm，重量资料标注差异较大，以铭牌为准
技术规格（伺服阀电子驱动版本）
- 输入信号：±10VDC、4–20mA，可选数字总线
- 输出信号：力矩马达电流驱动，资料常见 ±40mA 或 ±100mA，按阀型确认
- 供电：24VDC典型，范围按配置
- 频响：高带宽，资料常见百赫兹至五百赫兹以上
- 防护：板式IP20，集成阀装版本可达IP65／IP67
- 安装：DIN导轨或直接装在伺服阀顶部
功能特点
- 位置、速度、力／压力多模式闭环
- 电机版支持机器人、机床、医疗运动轴
- 阀控版支持电液伺服流量、方向和高频响应
- LED诊断、通信调参、过载与短路保护
应用场景
- 工业自动化：机器人、数控、生产线伺服轴
- 电液系统：注塑、试验机、冶金、航空航天地面设备
- 医疗：手术机器人、康复与诊断运动机构
性能参数
- 伺服驱动：0–3000rpm、8A连续、16A峰值、640W上限
- 阀驱动：模拟指令转力矩马达电流，频响按阀与电路板配置
- 闭环周期、稳态精度以具体电机或液压阀联调报告为准
材质构成

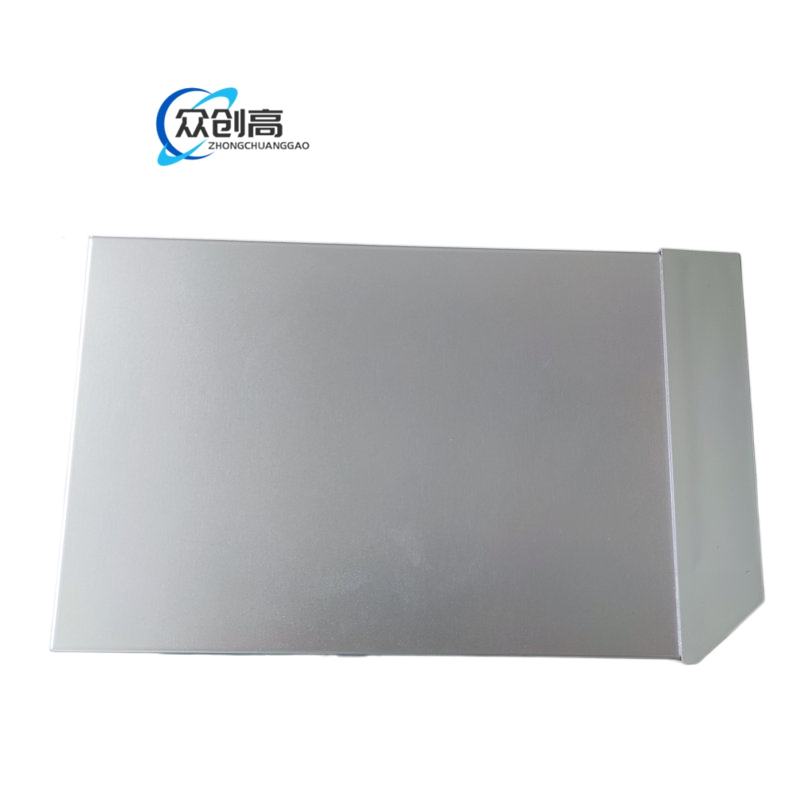

- 金属散热器与工业塑壳
- 双面PCB、工业接插件
- 阀装版本含密封壳体与不锈钢／合金安装件
结构特征

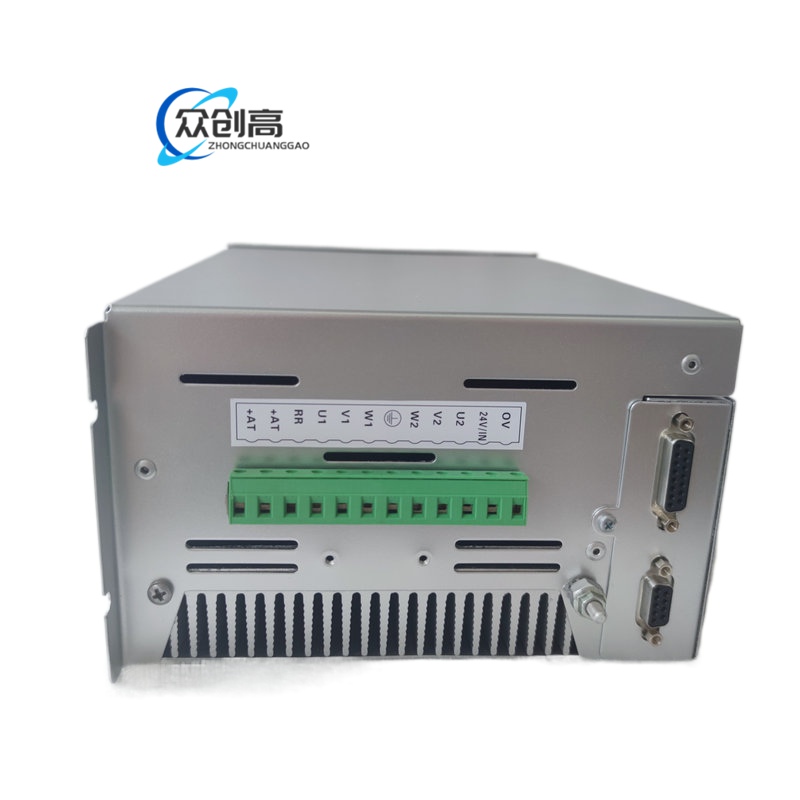

- 驱动器为导轨／机柜模块，端子分功率、编码、通信
- 阀驱动可独立插卡，也可集成于阀头
工作原理
上位控制器给出模拟或总线指令，驱动模块进行误差放大、PWM／线性功放和电流闭环，输出至电机绕组或伺服阀力矩马达，再由反馈元件校正位置、速度或压力。
安装要求
- 机柜导轨或阀体指定基座安装
- 动力线、反馈线、通信线分开走线并屏蔽
- 24V或24–80V电源容量按电机／阀电流预留
- 阀装版本确认密封圈、接头与液压系统压力等级
使用注意事项
- 上电前核对电压、极性、接地
- 电机感性负载加抑制保护，阀控系统先卸压再接线
- 通信地址、增益、限流参数按轴逐一整定
- 过热、过流保护动作后排查机械卡滞再复位
