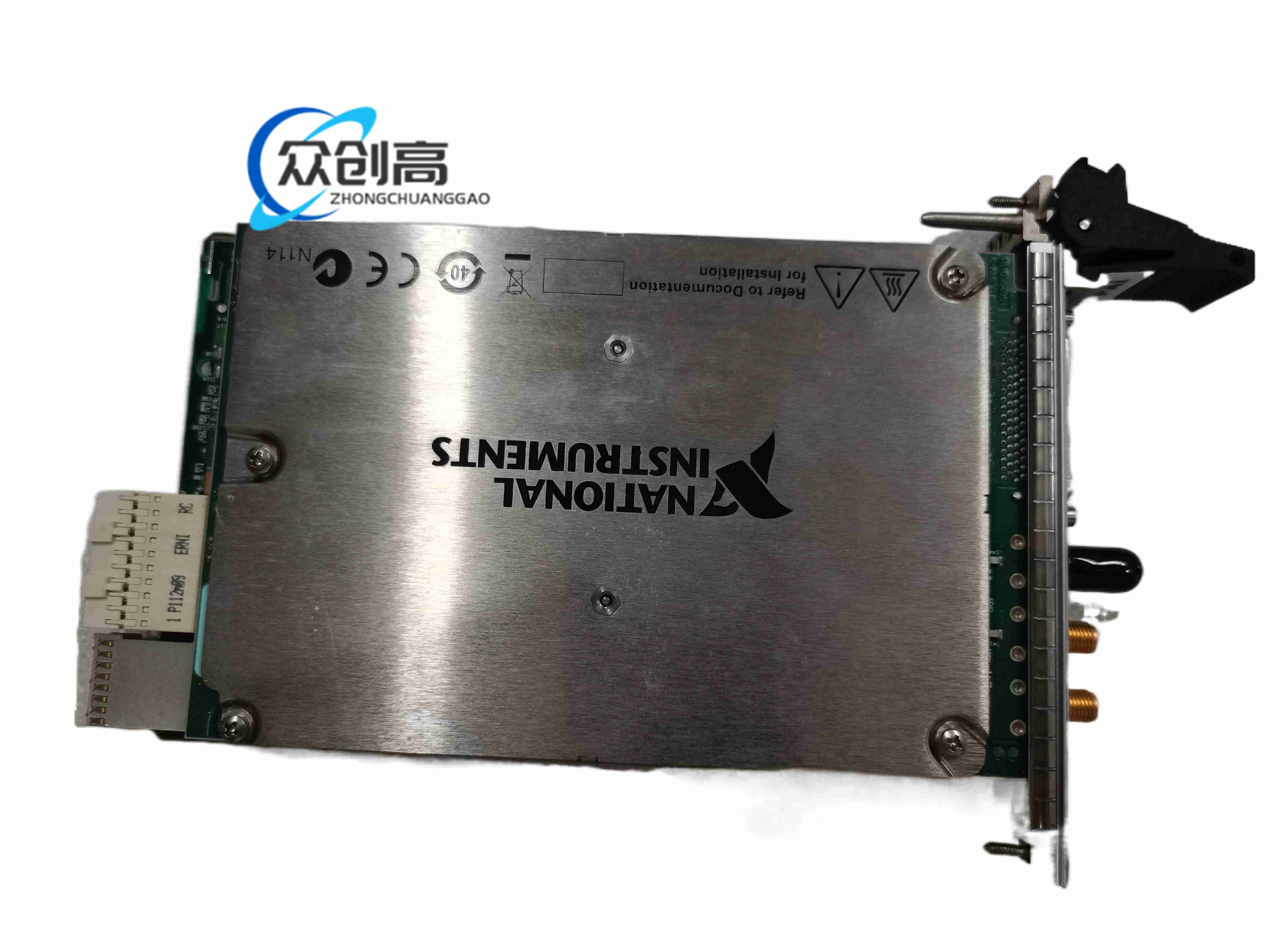

PXIe-6548 200 MHz 32 通道 PXI 数字波形仪

这是一款 PXI Express 高速数字波形发生器/分析仪，提供 32 路单向或双向数字通道，用于数字器件激励、响应采集、模式测试和误码比对。

32 路双向单端数字通道

最大时钟频率 200 MHz

单数据率模式下每通道最高 400 Mbit/s

可编程逻辑电平 1.2 V 至 3.3 V，100 mV 步进

板载内存依型号为 1 Mbit、8 Mbit 或 64 Mbit/通道

输入终止阻抗 50 kΩ

PXI Express 总线

单槽 3U 模块

工作温度通常为 0°C 至 55°C

支持数字波形生成与采集

硬件实时比较预期数据与实际数据

支持脚本、波形链接、循环和长序列播放

支持 PXI 触发总线和多模块同步

不支持 PPMU 和完整有源负载功能

FPGA 与 MCU 数字功能验证

并行总线调试

数字电路自动化测试

半导体器件数字接口测试

混合信号测试系统中的数字激励与采集

模块根据板载模式内存和时钟生成数字码型，通过可编程电平驱动器输出到 DUT；采集时按采样时钟捕获 DUT 响应，并在硬件中与上位机下发的预期向量进行实时比对。

安装在 PXI Express 机箱对应混合兼容槽

使用 VHDCI 数字电缆、SMA 时钟线缆或厂家推荐附件

安装 NI-HSDIO 驱动

与示波器、数字化仪、电源、开关等组系统时注意时钟和触发统一

逻辑电平必须与被测器件 I/O 电平匹配

长序列测试前确认板载内存深度

多卡同步时要规划触发、时钟和延迟补偿

该系列部分型号已逐步被新型号替代，采购前确认供货与支持状态
