PCI-6110 是 NI S 系列同步采样多功能 PCI 数据采集卡，侧重多通道同时模拟输入与高精度同步测试。

该卡每通道独立 ADC，消除多通道轮流采样的时间偏斜，适合需要严格时间对齐的激励／响应、汽车、雷达、声纳、超声和动态信号测量。

4 路差分模拟输入，12 位分辨率，每通道最高 5 MS/s。输入量程软件可选 ±0.2、±1、±5、±10、±20、±42 V 等档。输入阻抗 1 MΩ∥30 pF，可切换 50 Ω。2 路模拟输出，16 位，单通道 4 MS/s、双通道 2.5 MS/s，输出 ±10 V。8 路 TTL／CMOS 数字 I/O。2 个 24 位计数器／定时器，最高 20 MHz。

同步采样、同步输出与数字触发集成于单卡。支持模拟边沿触发、数字 TTL 触发、RTSI 总线同步。AI FIFO 8192 样本，AO FIFO 8192 样本，支持 DMA 散列传输。68 针 SCSI 接口连接接线盒，RTSI 可级联多卡。

汽车 42 V 信号采集、雷达与声纳原型、超声波检测、多传感器同步振动测试、硬件在环、精密激励响应实验。

模拟带宽 -3 dB 典型 2 MHz。绝对精度资料标注约 252 mV 特定条件值，实际按量程、校准、信号源阻抗重新核算。过压保护通电 ±25 V、断电 ±15 V 资料口径；部分经销资料将最大输入标为 ±42 V 峰值，仅限对应软件量程与硬件配置。工作温度官方摘要按 0 至 55℃，部分第三方资料按 0 至 45℃，部署以原厂手册和卡体版本为准。尺寸约 175×107 mm 半长 PCI 口径。

多层数据采集 PCB，金属 PCI 支架，精密 ADC／DAC、FPGA 时序控制、SCSI 连接器、基准与模拟前端滤波器。

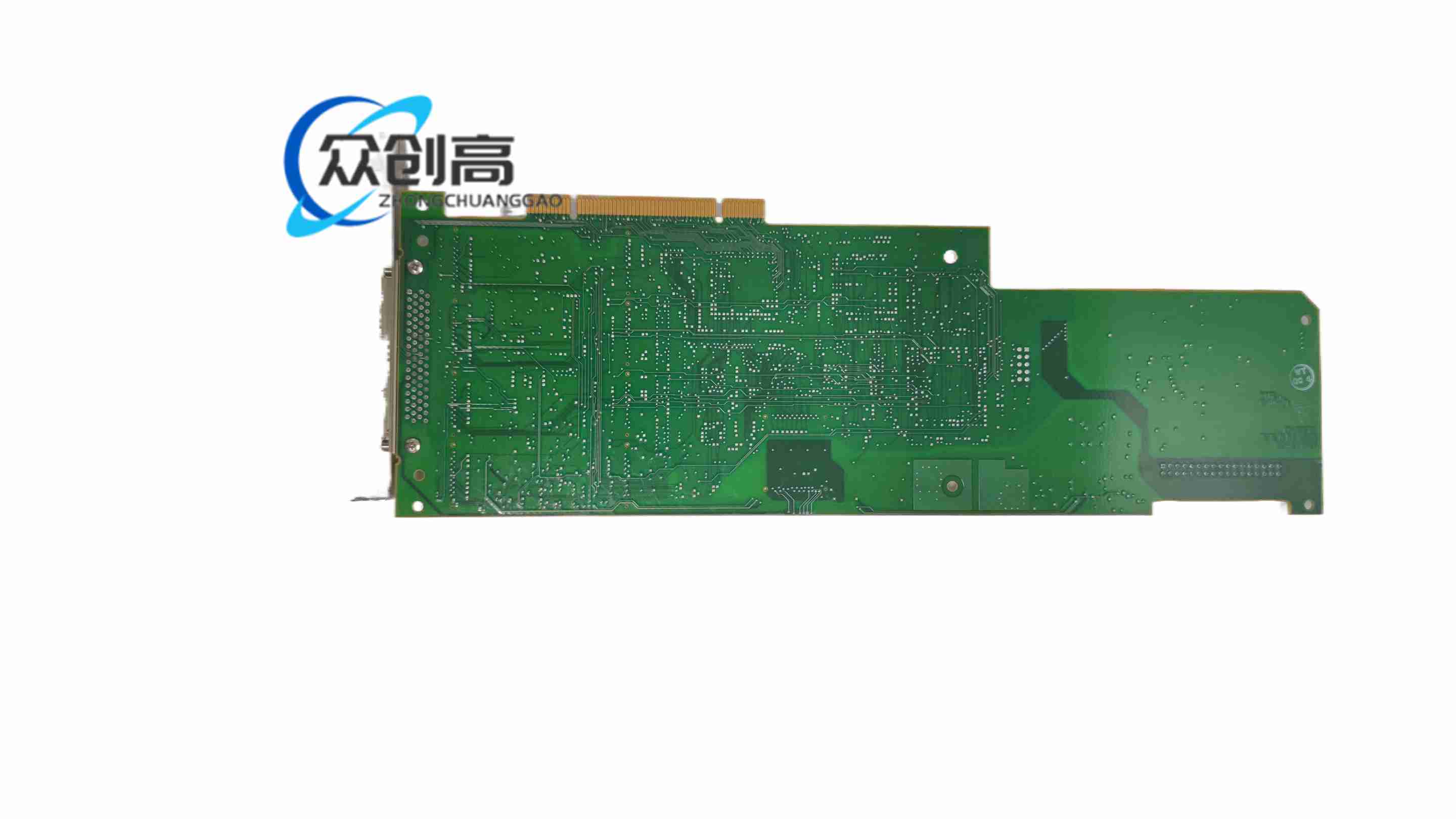

32 位 PCI 插卡，半长设计。前面通过 68 针 SCSI 母头转接信号，机箱内通过 RTSI 排线与其他 NI 卡同步。

每个模拟输入通道经独立增益、抗混叠滤波后进入独立 12 位 ADC，由统一采样时钟触发实现同时转换。数字 I/O 与计数器由时基模块调度，模拟输出根据波形缓冲区通过 DAC 更新，触发事件可来自模拟阈值、数字边沿或外部 RTSI。

插入 32 位 PCI 插槽并固定挡板，安装 NI-DAQmx 与 LabVIEW 等开发环境。使用原厂 SCSI 线缆和接线块，高频信号采用屏蔽同轴或差分线。多卡同步安装 RTSI 电缆，在软件中配置主从时基。强电与弱电信号分开走线，降低串扰。

±42 V 量程仅用于允许该档的硬件配置，其他量程不得直接输入高压。5 MS/s 全速采集时确认主机 PCI 带宽、DMA 缓冲和磁盘写入速度。校准按一年周期，NIST 可追溯。长时间高采样应保证机箱通风，防止插卡温升导致精度漂移。
