PCI-6036E 是 NI E 系列多功能 PCI 数据采集卡，用于模拟输入、模拟输出、数字 I/O 与计数定时。

该卡面向实验室测量、传感器采集、自动化测试和低速过程记录。配合 NI-DAQmx 或传统 NI-DAQ 驱动，可在 LabVIEW、C、Python、MATLAB 等环境开发。

16 路模拟输入，16 位分辨率，最高采样率 200 kS/s。支持单端或差分接入，具体通道数按接线模式切换。2 路模拟输出，16 位。8 路双向数字 I/O，5 V TTL／CMOS 兼容。2 个通用计数／定时器，24 位，基频 20 MHz，另含 4 位分频。

单卡集成多类 I/O，适合温度、压力、电压、电流传感器集中采集。支持程序 I/O、中断与 DMA 传输。模拟输出可用于激励、闭环测试和小功率信号源。数字线可配置输入或输出，计数器可做频率、脉冲宽度、周期、编码信号处理。

实验室数据采集、工业传感器巡检、教学实训、产品老化测试、环境监测、低速过程控制原型。

模拟输入绝对精度随量程、校准和工作温度变化；±10 V 量程资料标注噪声约 110 μVrms，DC 至 400 kHz，满量程建立时间约 5 μs，压摆率约 15 V/μs。过压保护通电 ±25 V、断电 ±15 V。输入阻抗资料按具体通道与参考模式，部分外部参考电路为 10 kΩ口径。

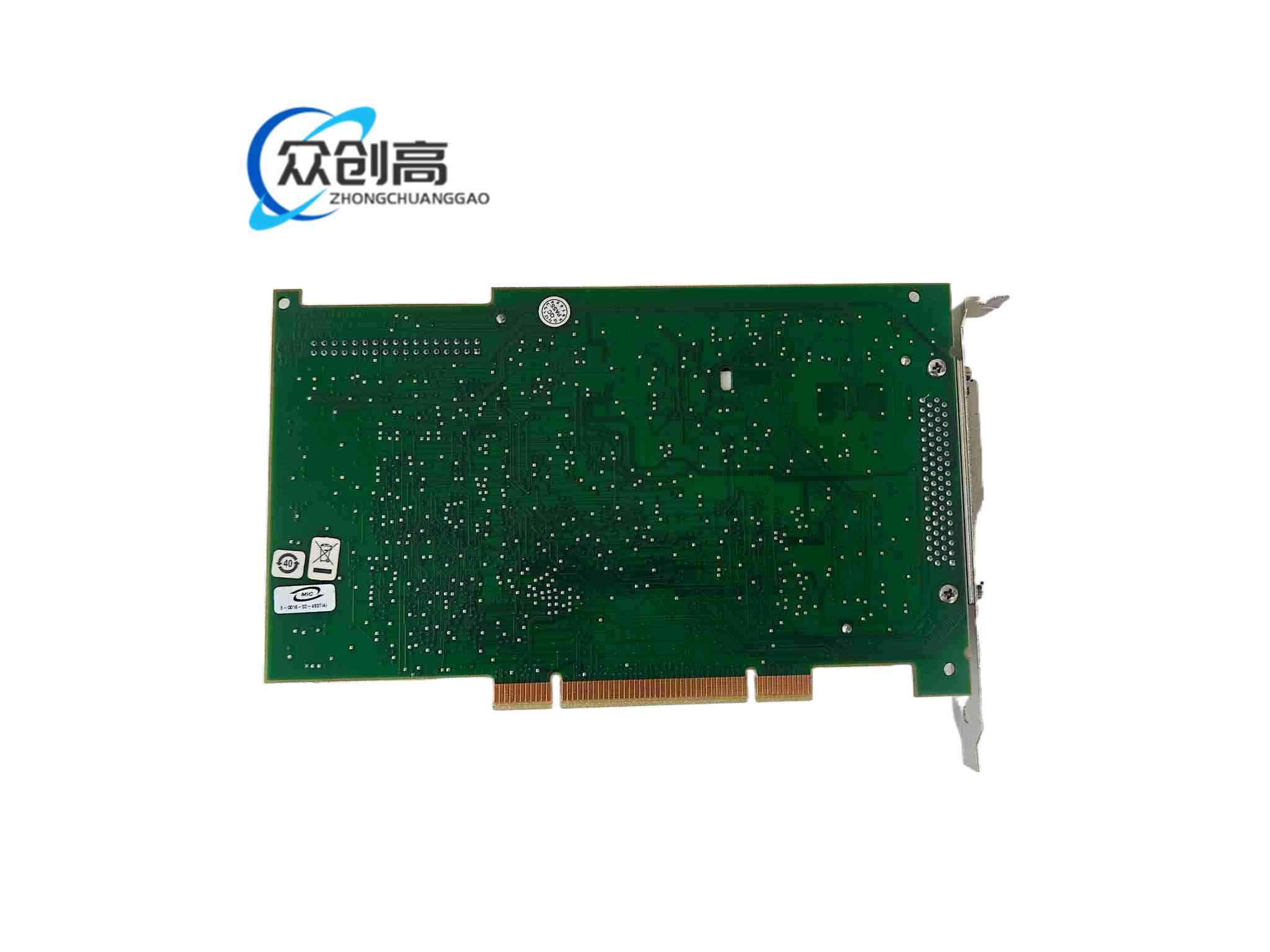

PCB 多层板，金属支架与 PCI 金手指，外部通过 68 针或厂家配套接线盒连接信号。元件包括精密 ADC、DAC、FPGA／控制 ASIC、数字缓冲与基准源。

标准 PCI 全长或半长插卡，机箱 PCI 插槽安装。前端通过 SCSI／68 针连接器转接线缆至接线端子块。

计算机通过 PCI 总线配置采集卡，ADC 按设定采样时钟对模拟通道逐次或扫描转换，数字量经缓冲读写，计数器由外部或内部时基产生脉冲与测量。DMA 将大批量数据直接传入内存，减少 CPU 占用。

关闭计算机并释放静电后插入空闲 PCI 槽，固定金属挡板。安装 NI-DAQmx 驱动，使用 Measurement ＆ Automation Explorer 识别设备。模拟信号使用屏蔽线，低电平信号远离交流动力线和继电器线圈。接线盒接地按单点接地原则，避免地环流。

输入电压不得超过量程与过压保护值，高共模场合使用差分并确认参考地。模拟输出上电默认状态按型号查阅手册，防止执行机构误动。定期校准，实验室计量按一年周期。多卡同步使用 RTSI 或外部时钟，避免各自时基漂移。
