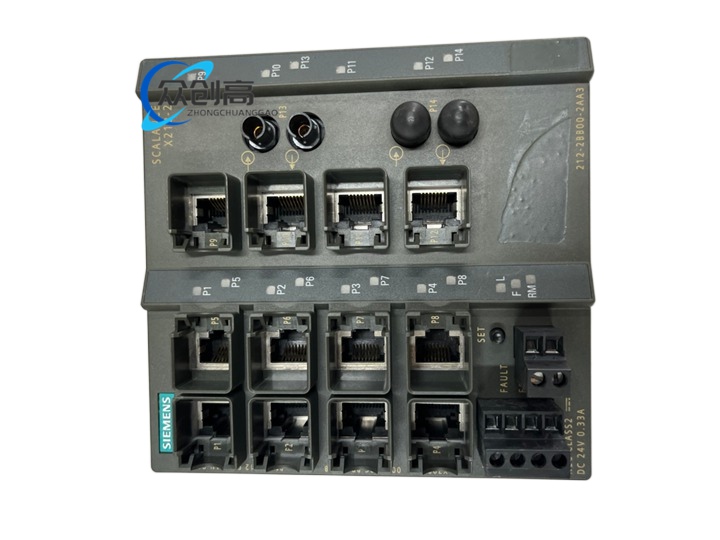

产品名称：Siemens 6GK5212-2BB00-2AA3 SCALANCE X212-2 管理型工业以太网交换机
产品简介：西门子 SCALANCE X-200 系列中的高密度管理型工业以太网交换机，提供 12 个 RJ45 电口与 2 个多模光纤 BFOC 口，适用于大型控制柜内大量本地连接与远距离光纤骨干网构建 。
技术规格：
- 产品类型：SCALANCE X212-2 管理型 IE 交换机
- 传输速率：10 Mbit/s、100 Mbit/s
- RJ45 端口：12 × 10/100 Mbit/s
- 光纤端口：2 × 100 Mbit/s 多模 BFOC（ST 口）
- 信号触点：1 个（2 极端子排）
- 电源端子：4 极端子排
- 冗余电压供应：支持
- 可拆卸存储介质：C-PLUG 插槽（可选）
- 信号触点工作电压/电流：24 V DC / 最大 0.1 A
- 供电类型：DC
- 外部供电电压：24 V DC
- 电压范围：18 V ~ 32 V
- 电源输入熔丝保护：1.1 A / 33 V
- 最大功耗电流：0.33 A
- 功耗：7.92 W（24V DC）
- 工作温度：-40°C ~ +60°C
- 存储温度：-40°C ~ +70°C
- 运输温度：-40°C ~ +70°C
- 相对湿度：25°C 时无冷凝，最大 95%
- 防护等级：IP30
- 设计：紧凑型
- 尺寸（W×H×D）：120 × 125 × 124 mm
- 净重：1.2 kg
- 安装方式：35 mm DIN 导轨安装、壁挂安装、S7-300 导轨安装（不支持 S7-1500 导轨）
- 环网重构时间：< 100 ms（冗余环级联）
- 光纤最大传输距离：可达 5 km（使用 50/125 µm 或 62.5/125 µm 玻璃光纤）
功能特点：
- 管理功能：CLI、Web 管理、MIB 支持、Email TRAPs、STEP 7 配置、端口镜像
- 诊断功能：端口诊断、数据包大小/类型统计、错误统计
- PROFINET 支持：PROFINET IO 诊断、PROFINET 一致性 B 类
- 冗余协议：
- 环网冗余：HRP（高速冗余协议）与 HRP 冗余管理器
- MRP（媒体冗余协议）及 MRP 冗余管理器
- PRP（并行冗余协议）/ RNA 支持
- 安全管理：支持 SSH
- 时间同步：SNTP 支持、SICLOCK 支持（不支持 NTP）
- 协议支持：Telnet、HTTP、HTTPS、TFTP、FTP、DCP、LLDP、SNMP v1/v2/v3
- I&M 功能：I&M0 设备特定信息、I&M1 上层标识/位置标识
- DHCP 客户端：支持
- 高密度 12 口 RJ45 + 2 口多模光纤 BFOC，可作为工厂车间单元内的中央星型或线型枢纽
- 可选 C-PLUG 插槽，支持无参数化快速硬件更换
应用场景：
- 大型控制柜内大量本地 RJ45 连接
- 跨厂房、户外变电站或高电磁干扰区域（重型电机驱动、感应炉等）的长距离光纤骨干网
- 全厂级以太网网络高密度端口扩展
- 作为 PROFINET IO 设备直接集成到 TIA Portal 和 STEP 7 工程环境
工作原理：12 个 RJ45 端口连接本地以太网设备，2 个多模 BFOC 光纤端口构建最长 5 公里的抗噪声玻璃光纤骨干；集成冗余管理器支持 HSR 和 MRP 环网；PLC 逻辑可通过标准 PROFINET 报警监控端口链路状态、断缆故障和电源健康
安装与接线要求：
- 支持 35 mm DIN 导轨安装、壁挂安装或 S7-300 导轨安装
- 4 极端子排连接 24V DC 冗余电源
- 2 极端子排连接错误信号触点（24V DC，最大 0.1 A）
- 可选 C-PLUG 插槽用于配置备份
- 光纤 BFOC 连接器端接时务必核对该 Tx/Rx 交叉
使用注意事项：
- 光纤端接时必须仔细核对发送（Tx）与接收（Rx）交叉，避免误接导致链路不通
- 双冗余 24V DC 电源输入（18~32 V DC 范围）可大幅提高系统可用性
- 内置 1.1 A / 33 V 熔丝保护电源输入端
- 工作温度范围 -40°C ~ +60°C，适应严苛工业环境
- 使用屏蔽工业以太网电缆，强干扰环境推荐使用屏蔽电缆
