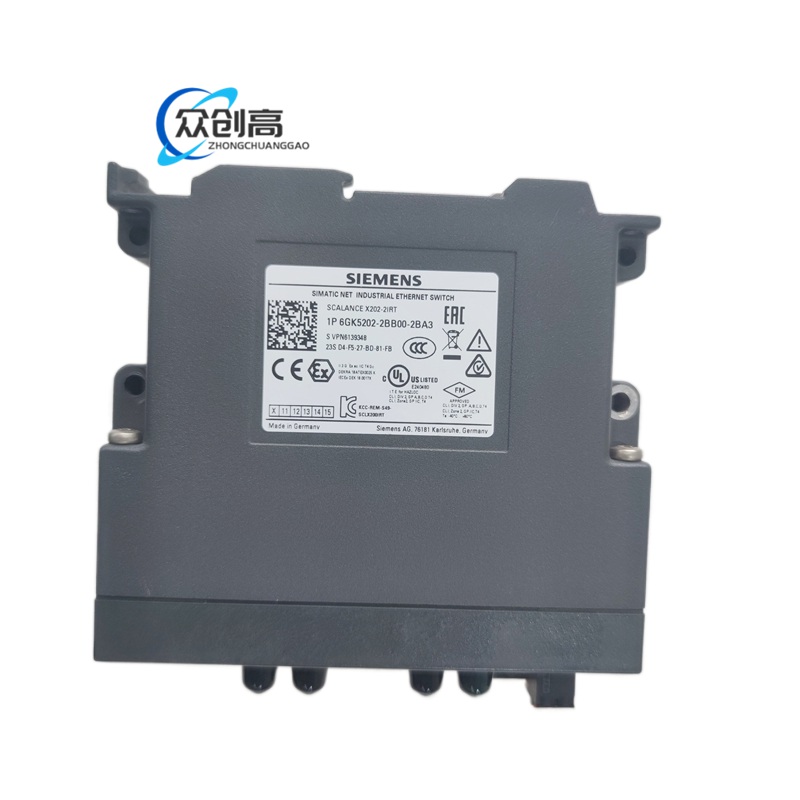

产品名称：Siemens 6GK5202-2BB00-2BA3 SCALANCE X202-2IRT 管理型工业以太网交换机
产品简介：西门子 SCALANCE X-200 系列中的管理型工业以太网交换机，专为工业环境设计，支持 PROFINET IO 设备网络通信与管理，集成冗余管理器，适用于需要实时通信（IRT）的工业以太网网络 。
技术规格：
- 品牌：Siemens
- 系列：SIMATIC NET / SCALANCE X-200 管理型
- 产品全称：SCALANCE X202-2IRT Managed IE IRT Switch
- 传输速率：10 Mbit/s、100 Mbit/s

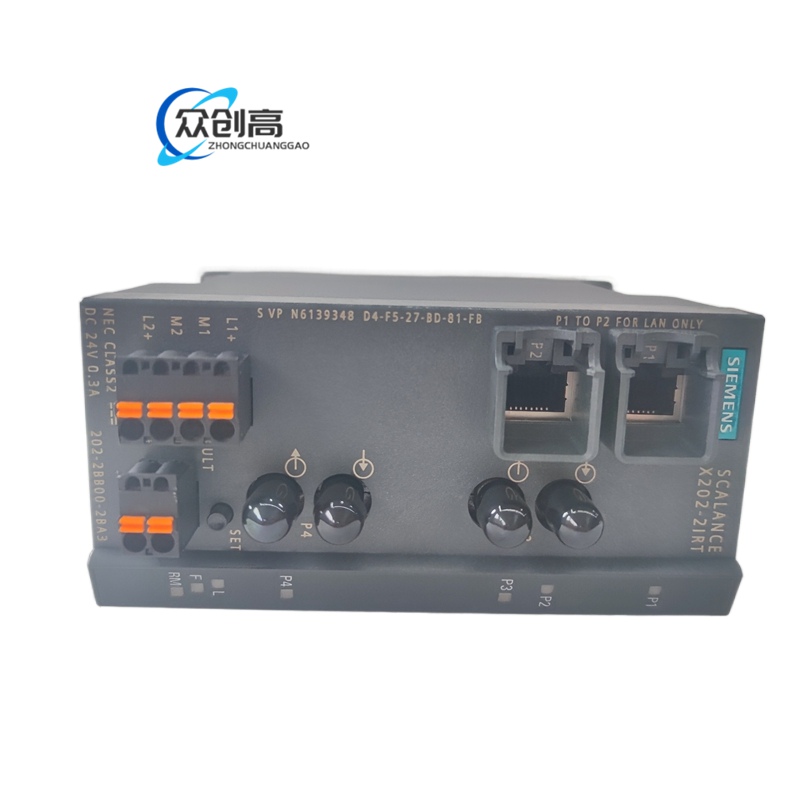

- 电气端口：2 × 10/100 Mbit/s RJ45
- 光纤端口：2 × 100 Mbit/s 多模 BFOC（ST 口）
- 供电电压：24 V DC（外部）
- 冗余电压供应：支持
- 错误信号触点：带 SET 按钮
- 尺寸：60 × 125 × 124 mm
- 重量：780 g
- PROFINET IO 设备：支持
- 网络管理：支持
- 集成冗余管理器：支持
功能特点：
- 管理型工业以太网交换机，支持网络管理与诊断
- 支持 PROFINET IO 设备集成
- 集成 Redundancy Manager（冗余管理器）
- 错误的信号触点带 SET 按钮，便于故障排查
- 冗余电源供应，提高系统可用性
- 支持 IRT（等时实时）通信，满足运动控制等高实时性需求
- 2 个 RJ45 电口 + 2 个多模光纤 BFOC 口的组合，兼顾本地连接与远距离光纤骨干
应用场景：
- 工厂自动化工业以太网网络
- 需要 PROFINET IO 设备集成的控制系统
- 运动控制等要求 IRT 实时通信的场合
- 需要光纤远距离传输的工业环境
工作原理：作为管理型交换机，通过 2 个 RJ45 端口连接本地以太网设备，通过 2 个多模 BFOC 光纤端口构建远距离光纤骨干网；集成冗余管理器支持环网冗余协议，确保网络高可用性
安装与接线要求：

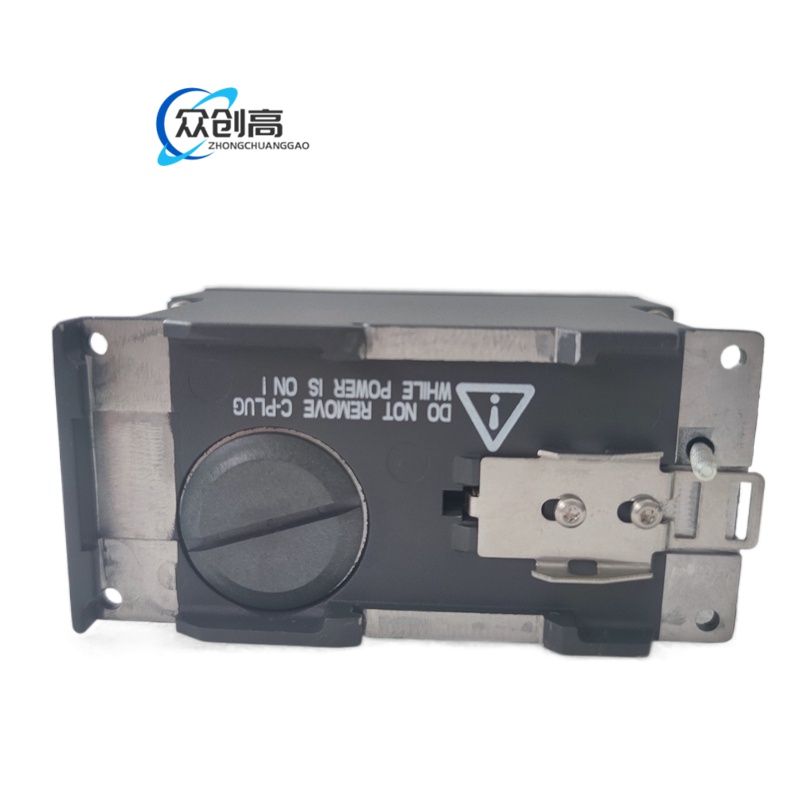

- 支持标准工业以太网交换机安装方式
- 24V DC 供电（注意电源极性）
- 光纤端口使用 BFOC（ST）连接器，需注意 Tx/Rx 交叉
- 使用工业级屏蔽以太网电缆
使用注意事项：
- 光纤连接时需仔细核对 Tx 与 Rx 的交叉，避免误接
- 冗余电源输入可提高系统可用性
- 作为管理型交换机，需通过 Web 管理界面或 STEP 7 进行配置
