产品名称

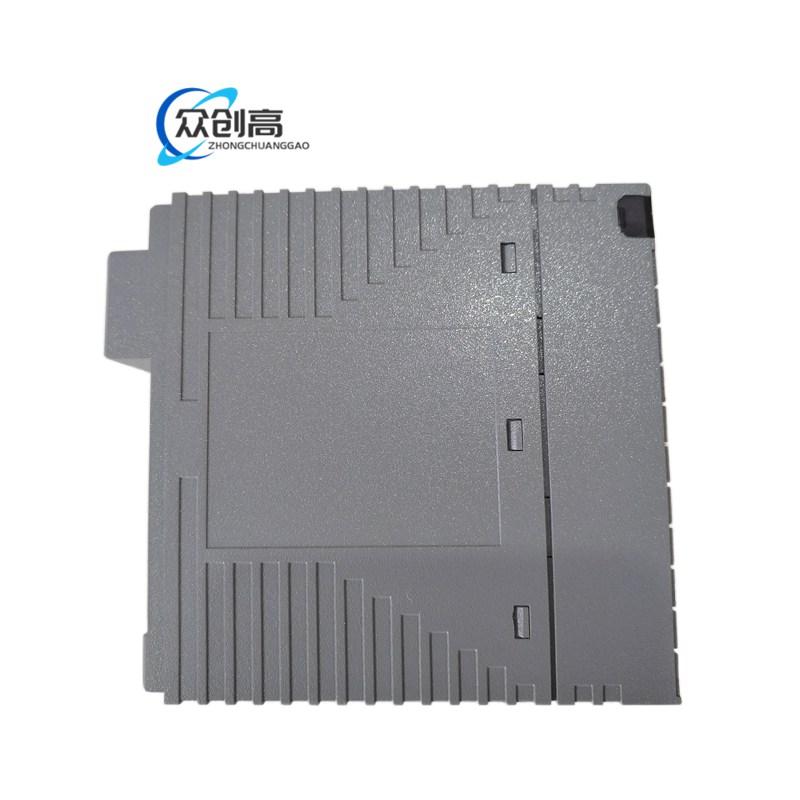

Yokogawa AAI143-H50/K4A00 模拟量输入模块
产品简介
本产品是横河电机（Yokogawa）CENTUM VP DCS 系统用高性能模拟量输入模块，具备 16 通道隔离 4-20mA 输入，支持 HART 通信协议，可实现增强的设备交互与诊断功能。
技术规格
- 输入通道：16 通道，隔离
- 输入信号：4 至 20 mA
- 允许输入电流：24 mA
- 耐压：输入与系统间 1500 V AC，1 分钟
- 输入电阻：上电时 270 Ω（20 mA）至 350 Ω（4 mA）；掉电时 500 kΩ 或以上
- 精度：±16 µA
- 数据更新周期：10 ms
- 变送器电源：20 mA 时 19.0 V 或以上，0 mA 时 25.5 V 或以下（输出电流限制 25 mA）
- 2 线/4 线变送器设置：每个通道通过设定引脚配置
- 随环境温度变化漂移：±16 µA/10°C
- 最大电流消耗：230 mA（5 V DC），540 mA（24 V DC）
- 重量：0.3 kg
- 外部通信：压力夹紧端子、MIL 连接器电缆、专用电缆（KS1）
- HART 通信：支持
- 后缀与选项代码：-H 带数字通信（HART 协议），5 不带防爆，0 基本型；/K4A00 带 KS 电缆接口适配器（型号 ATK4A-00）
功能特点
- 16 通道全隔离，降低信号干扰风险
- 支持 HART 协议，实现与现场设备的双向数字通信，支持远程配置与诊断
- 每个通道可独立配置 2 线/4 线变送器
- 紧凑设计，便于安装在空间有限的的控制面板中
应用场景
- 过程控制系统：化工、油气、制药等行业的温度、压力、流量等变量监测控制
- 制造自动化：与 PLC 和 DCS 集成，实现实时数据采集
- 能源管理：发电厂和可再生能源系统的模拟数据采集
- 水处理：pH、浊度、化学浓度等参数测量
使用注意事项
- 安装前通过 CENTUM 工程软件确认冗余参数配置
- 本安应用需使用隔离栅
