产品名称

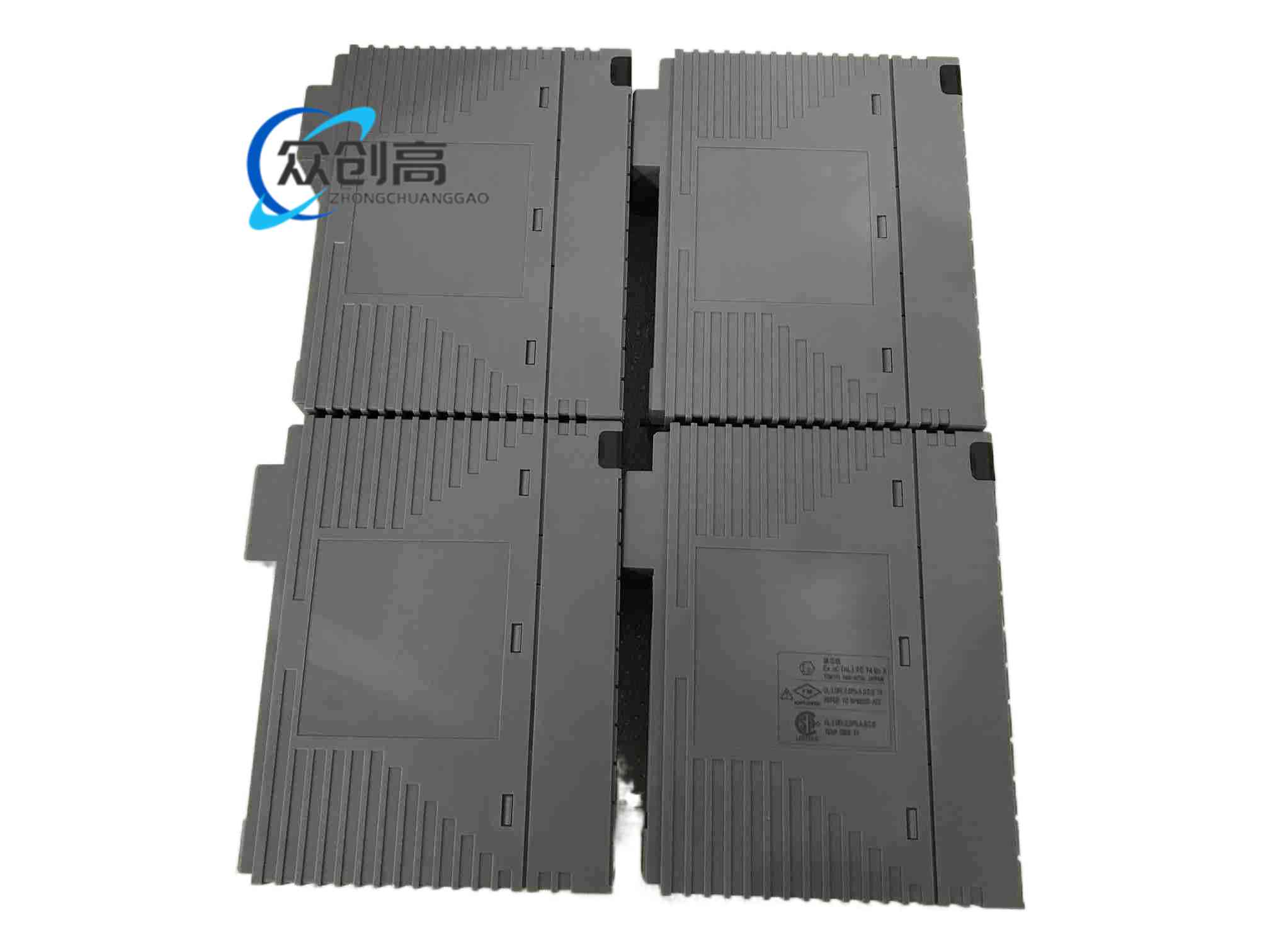

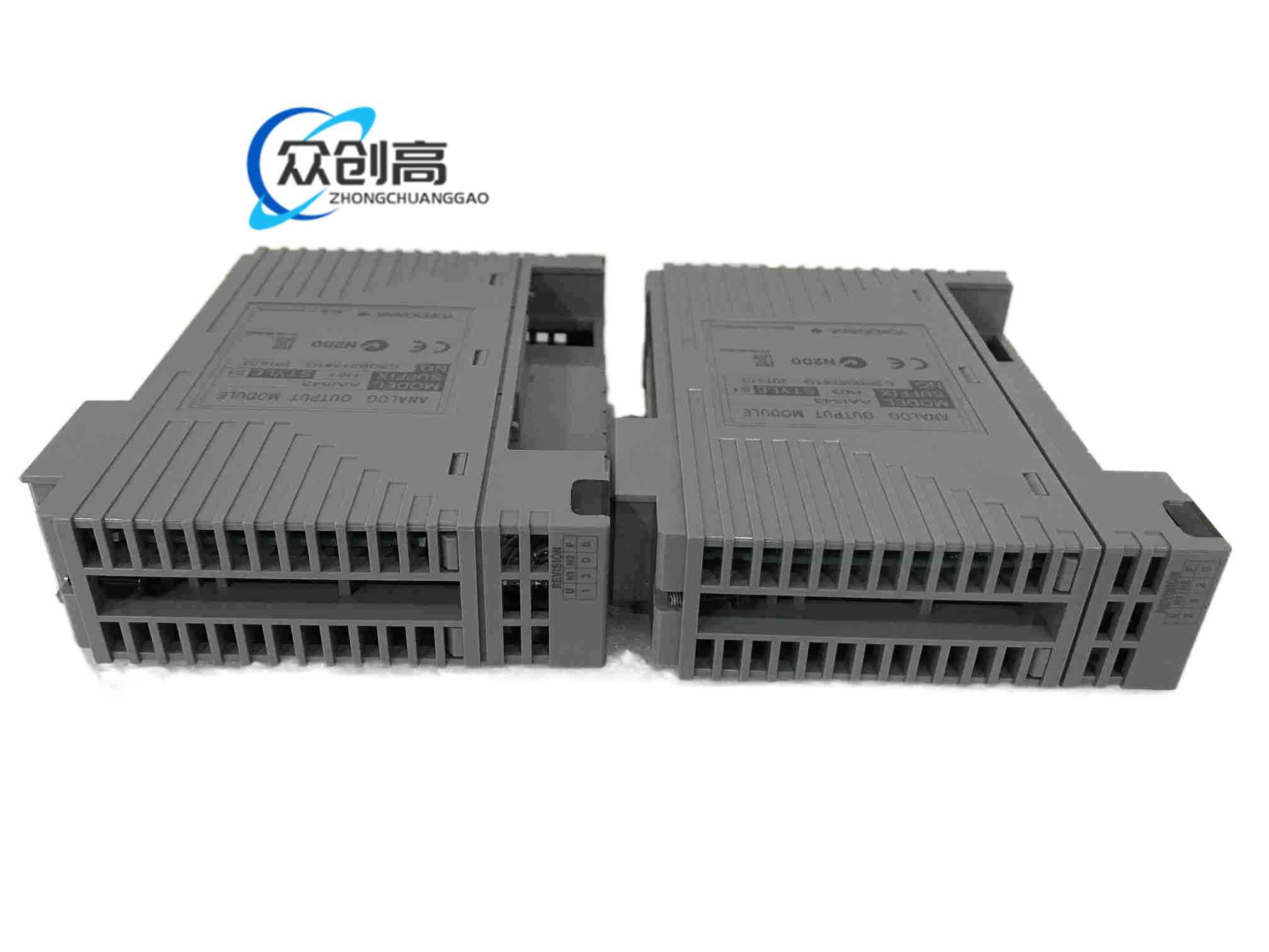

Yokogawa AAI543-H61/K4A00 模拟量输出模块
产品简介
本产品是横河电机 CENTUM VP DCS 用 16 通道隔离 4-20mA 模拟量输出模块，H61 版本支持热备双冗余 I/O 配置，可在成对模块间实现无扰动切换，适用于高可用性过程控制。/K4A00 选项指定压力夹紧端子排连接。
技术规格
- 输出通道：16 通道，全电气隔离
- 输出信号：4 至 20 mA DC
- 数字通信：HART 协议，双向叠加
- 冗余：支持双冗余热备配置（H61 版本）
- 输出精度：±0.1% 量程
- 允许负载电阻：0 至 750 Ω
- 数据更新周期：10 ms
- 耐压：输出与系统间 1500 V AC，1 分钟
- 工作温度：0 至 +55°C
- 存储温度：-40 至 +70°C
- 电源：24 V DC ±10%（现场侧）
- 端子形式：压力夹紧式（K4A00 后缀）
- 安装：FIO I/O 系统机架
- 最大电流消耗：230 mA（5 V DC），540 mA（24 V DC）
- 重量：0.4 kg
功能特点
- 双冗余架构：模块故障或维护期间提供连续输出，无扰动切换，过程不中断
- 16 通道隔离防止通道间干扰
- HART 协议支持远程设备配置、多变量读取、预测性维护数据采集
- 压力夹紧端子接受实心线或带端子线的导线，无需螺丝刀，减少安装时间并提高抗震性
应用场景
炼油厂、海上平台、化工厂、核辅助系统、大型发电等不允许单点故障的高可用性过程控制；驱动关键控制阀、紧急切断阀及需要连续输出完整性和 HART 诊断的调节驱动装置
工作原理
冗余运行时，两个相同模块配对：一个激活驱动输出，另一个热备并持续跟踪激活输出值。FCS 同时向两个模块发送设定点数据。如果激活模块检测到内部故障或被移除，备用模块在无扰动切换窗口内接管，保持精确的输出电流而无阶跃变化。HART FSK 信号调制到 4-20mA 回路上，与现场设备进行数字通信。
安装要求
- 在同一 FIO 节点机架的相邻槽位安装冗余对
- 投运前通过 CENTUM 工程软件配置冗余参数
- 使用压力夹紧端子：将带端子线或实心线插入端子口并确认夹紧完全啮合
