产品名称
Yokogawa ALR121-S00 串行通信模块
产品简介
本产品是横河电机 CENTUM VP DCS 和 ProSafe-RS 安全系统用双端口串行通信模块，提供 RS-422 点对点与 RS-485 多点串行接口，使现场控制站能与子系统、PLC、智能仪表、条码读取器、称重秤等串行设备交换数据，支持 Modbus 从站协议和通用子系统通信。
技术规格
- 接口：RS-422（4 线，点对点）和 RS-485（4 线，多点）
- 端口数：2 个独立串行端口
- 连接方式：点对点（RS-422），多点（RS-485）
- 通信功能：半双工
- 同步方式：起止同步
- 传输速率：1200、2400、4800、9600、19200、38400 bps
- 传输代码：ASCII 或二进制
- 字符长度：7 或 8 位（Modbus 从站固定 8 位）
- 停止位长度：1 或 2 位
- 奇偶校验：无、偶校验、奇校验
- 传输距离：RS-485 最长 1200 m；RS-422 短途 15 m
- 传输后延迟时间：1 ms
- 电流消耗：0.5 A
- 重量：约 0.34 kg
- 认证：CE
- 产地：印度尼西亚
功能特点
- 两个独立串行端口可同时连接两个不同的子系统或设备网络
- RS-485 多点拓扑，无需中继器每段最多 32 个设备
- Modbus 从站功能使第三方 PLC 和 SCADA 系统能够读写 DCS 数据
- 可配置的波特率、奇偶校验和数据帧匹配各种第三方设备
应用场景
将称重给料机、皮带秤、实验室分析仪、条码系统、UPS 单元和智能电机控制器集成到 CENTUM DCS 中；连接 Modbus RTU 设备、PLC 和 RTU 进行数据采集与监控；应用于油气、化工、电力、水务和制造工厂等串行设备需与 DCS 共存的场合
材质构成
- 阻燃 UL 94 V-0 塑料外壳
- 镀金背板与端子连接器
- 玻璃环氧 PCB
- 带 ESD 保护的 RS-422/485 收发器 IC
- 内部 DC-DC 隔离转换器
结构特征

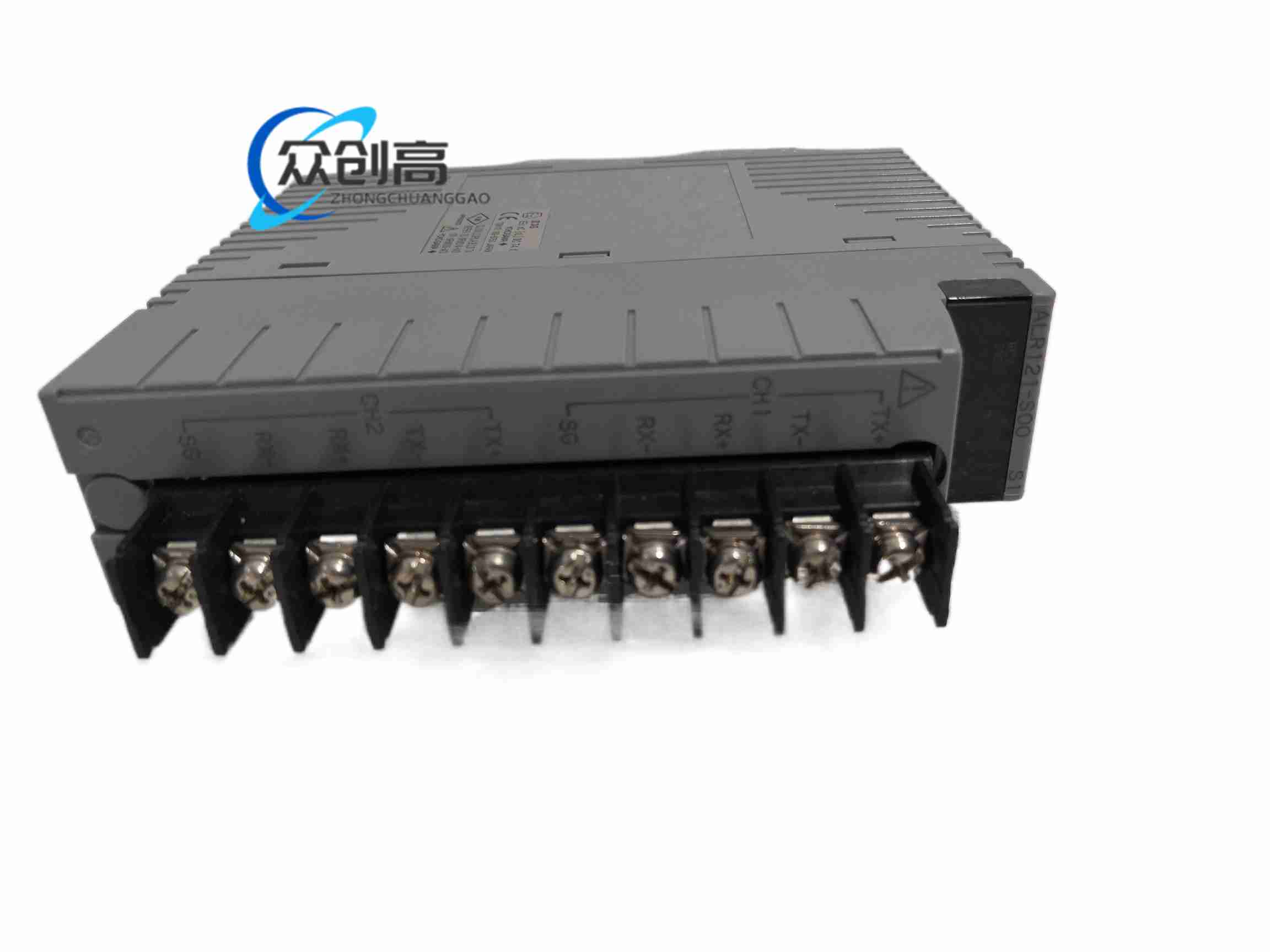

FIO 节点机架用单槽插件模块；前面板配备两个 DB-9 或端子块串行连接器（取决于样式）、端口状态 LED 和故障 LED；内部电路包括两个独立 UART 通道、隔离屏障和带失效保护偏置的线路驱动器；后部背板连接器承载 ESB 总线信号和电源
工作原理
FCS 通过 ESB 总线经模块发送和接收串行数据；模块内的 UART 将并行总线数据转换为异步串行帧，并驱动 RS-422/485 收发器
安装要求
安装于 ANB10、ANB11、ANR10、AFF50、AFV10、AFV30 或 AFV40 等机架/控制单元
