产品名称： FX112无纸记录仪/单回路PID控制器（4模拟输入、2继电器输出）

产品简介： 将4路通用模拟输入、单回路PID、数据记录和触屏操作集成于面板仪器，用于小型过程装置的趋势监控与闭环调节。

技术规格： 4路通用输入，支持热电偶、RTD、4–20mA、0–10V；2路SPST继电器，5A/250VAC；100–240VAC宽压；3.5英寸TFT触屏；内部资料标4GB闪存；RS485 Modbus RTU和USB导出；0–50℃；前面板IP54；开孔约92×92mm。

功能特点： 自动整定PID；实时趋势缩放；高低报警绑定继电器；USB审计导出；多传感器工程单位组态。

应用场景： 小型反应釜温度/压力、锅炉辅机、水处理加药、实验室/中试装置数据记录。

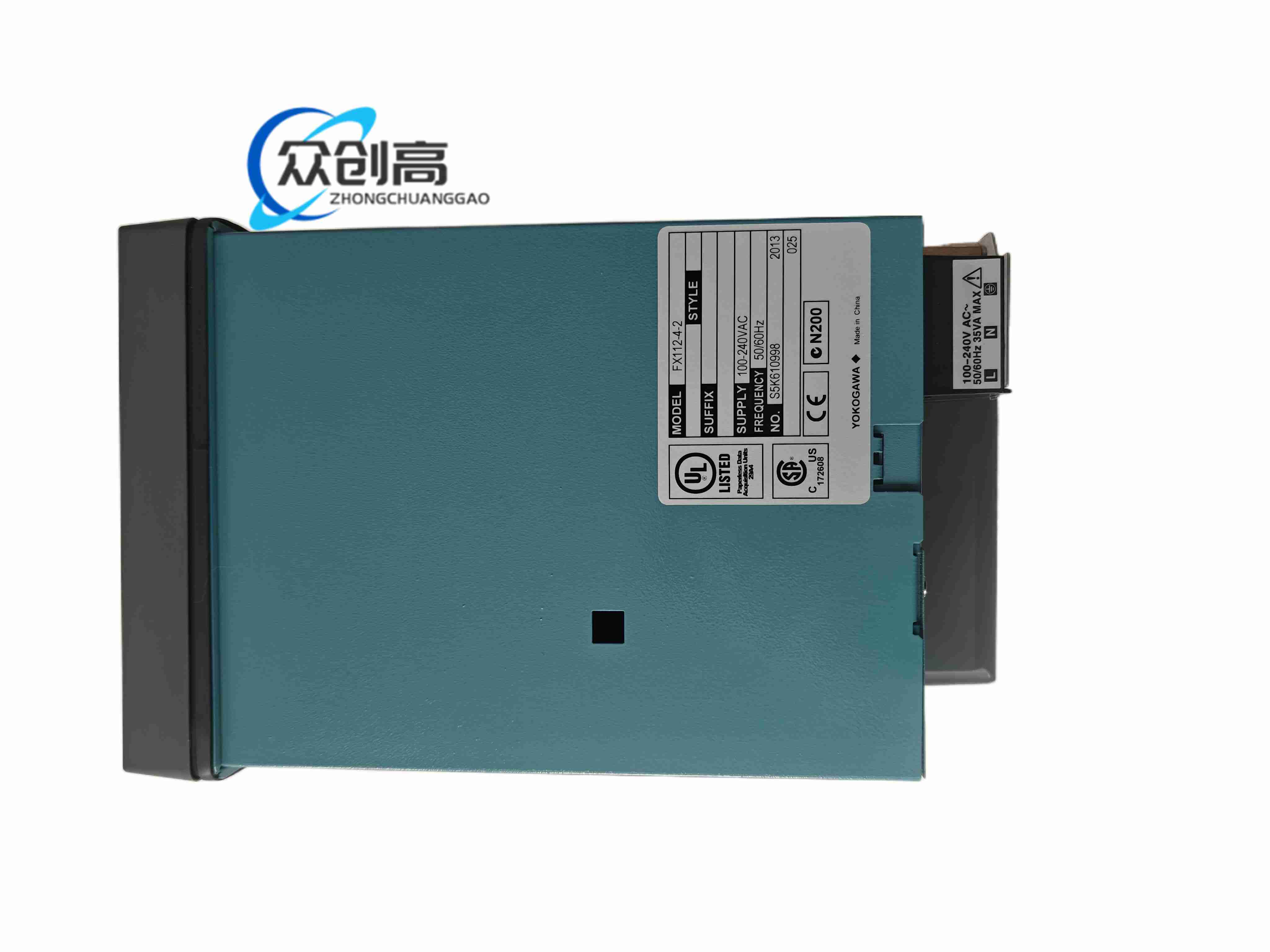

性能参数： 采样间隔1秒–60分可设；继电器输出用于加热、报警或切换；通信用于上位SCADA或维护电脑。不同分销资料在整机尺寸、存储容量、工作温度范围上有差异，以机身标签和横河原手册为准。

材质构成： 工业塑料/金属前面框；LCD触控屏；FR4主板；继电器银合金触点；不锈钢或镀锌安装件。

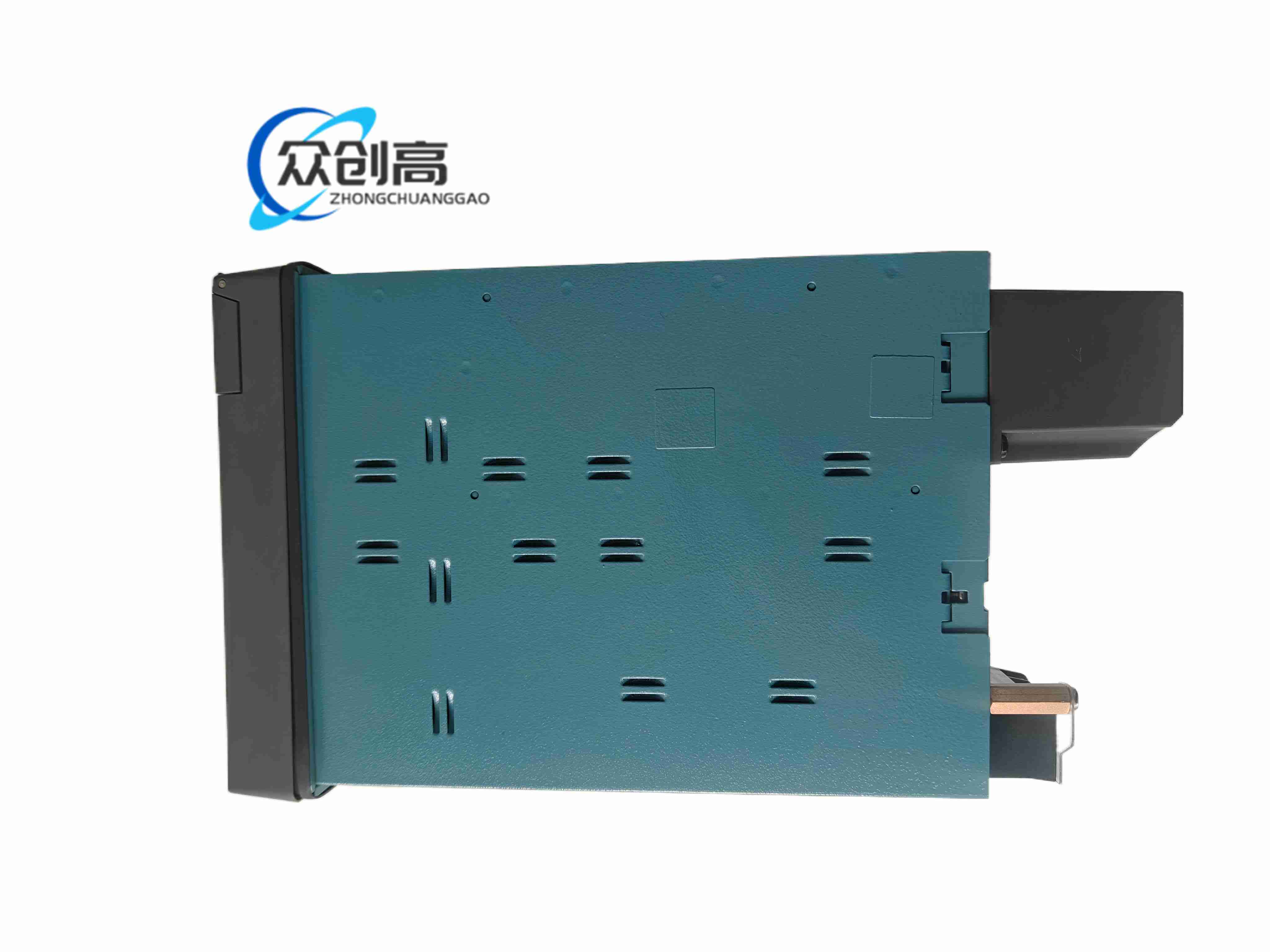

结构特征： 方形面板嵌入式；后部端子分输入、继电器、通信、电源；内部非易失存储替代纸卷。

工作原理： 输入信号经隔离调理和ADC，控制算法计算PID输出并通过继电器执行；同时写入闪存形成历史趋势，触屏提供设定、报警和回放。

安装要求： 控制盘按92×92mm开孔；电源独立回路，避免与大功率接触器共源；热电偶使用补偿导线，RTD按2/3/4线接线；RS485总线终端按网络长度匹配。

使用注意事项： 继电器机械寿命按5A阻性负载核算，感性负载降额；闪存定期备份USB；PID自整定在工艺稳定段执行；前面板IP54仅防溅，不用于高压水冲洗环境。
