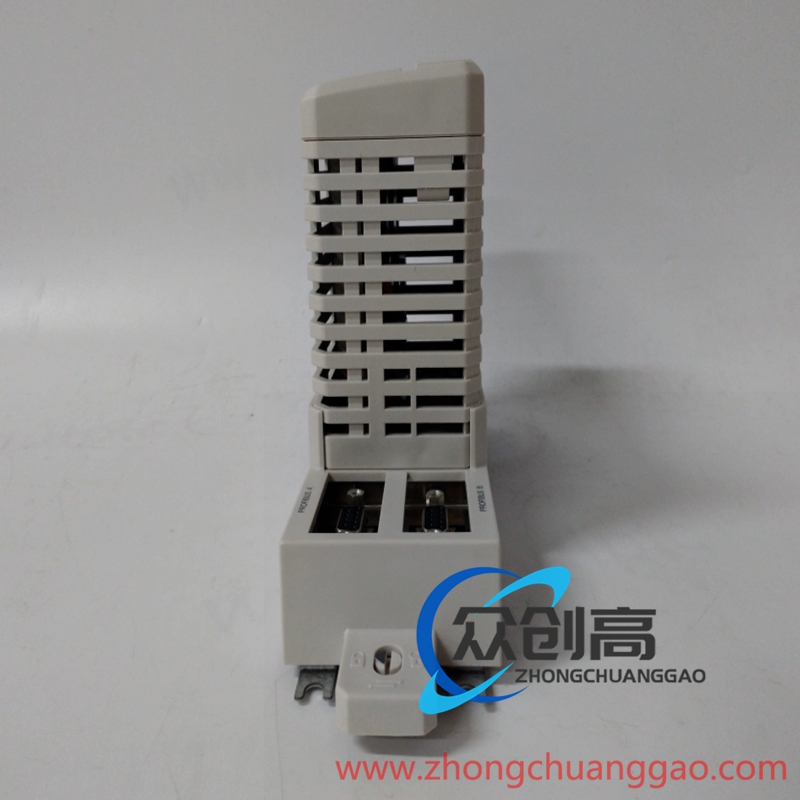

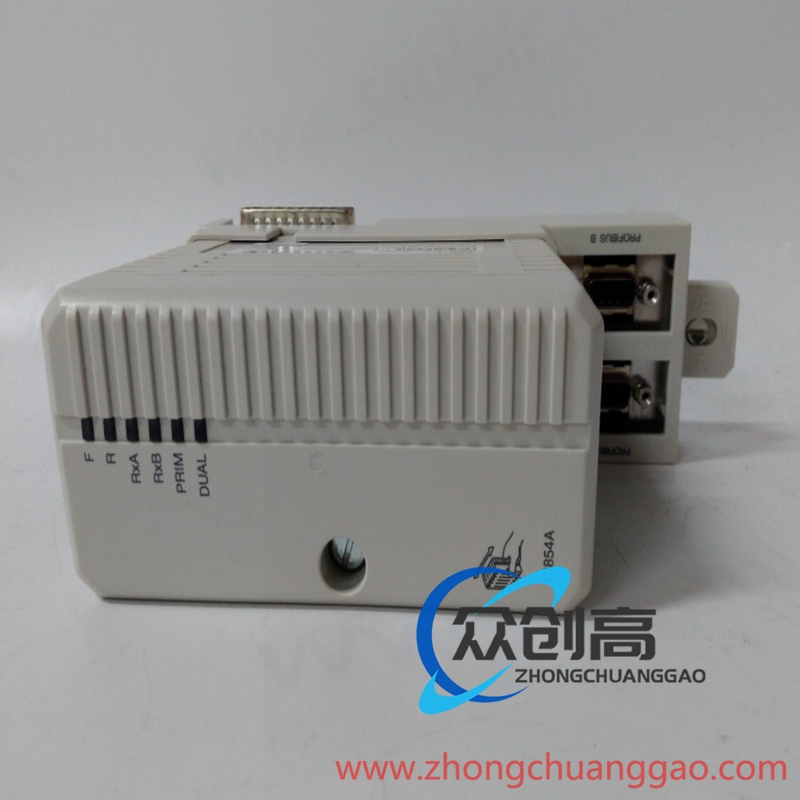

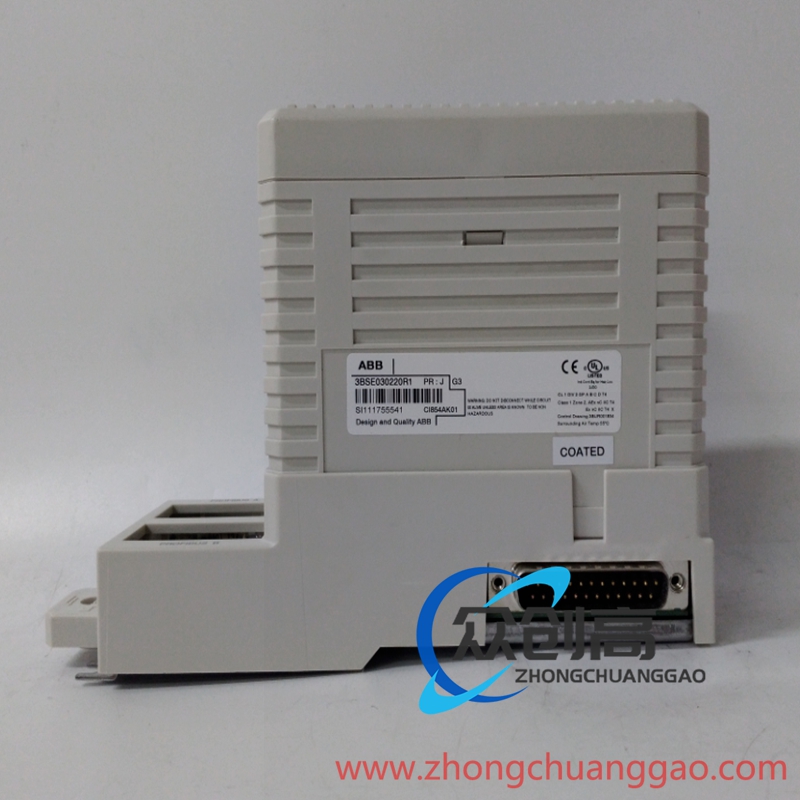

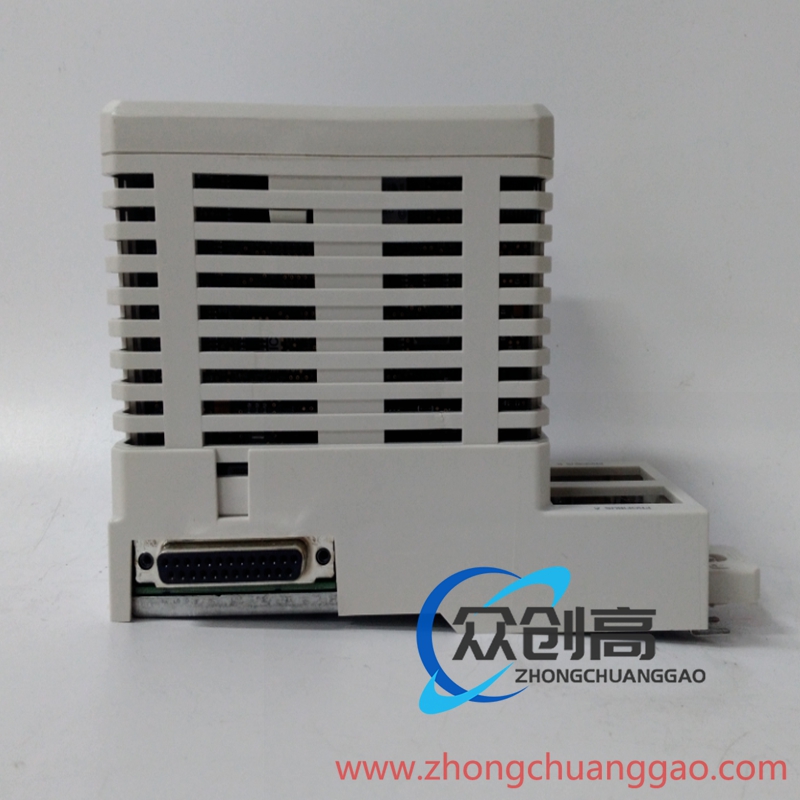

产品基本信息CI854 3BSEO25349R1 ABB AC 800M控制器 系统800xA

AC 800M H提供SIL3 TUV认证控制环境,可采用一个控制器实现安全和关键过程控制，并且不峰低安全等级，当配置SIL1-2系统，AC800M H实现1001D结构--结合 PM865 的应用程房执行和在SM811/SM810的诊断和监现功能。当配蛋为51L3系统，AC800M H实现1002D结构--在PM865 和 SM811中并行执行应用程序

就人式安全控制中的应用，在标准库中可用的所有功能应用SIL分类应用程序标己为:S1L2，SIL 2限制、SIL3或S5IL3限制。嵌入式安全措施防止安全应用的降级，SIL选择激活相关的约束和限制，如只有SIL分类的元素才可以用于SIL等级的应用。

对于SIL级别的应用，只可以使用三种IEC 61131-3语言:功能块图、结构化文本，以及/顺序功能图( 仅SIL1-2，对于非51L应用，可以使用全部五

种IEC 61131-3语言

800xA中面向对象的工程学环境以及SIL-适应性函数库有效地支持了整个系统安全生命周期。800xA 的工程环境包括依靠非SIL道应性组态的安全维护。只要被确定为安全应用程序，工程系统将自动限制用户的配置选择，在5IL要求未能满足时阳止下载

下载流程和运行时间环境都要应用到一系列的安全猫施。这些猎施是防火墙机制嵌入式控制和安全的重要组成部分。不同级别的盾环几余校验(CRCI保护、带比较功能的双代码生成器和带再生效功能的编辑器是AC800M高完整性嵌入式防火墙机制的少数几个特点

系统800xA还专门为安全系统工程提供了以下额外的措施

IEC61131-3编程语言的慎用

访问控制和超驰(强制)控制

应用程序变化报告

应用程序库和解决方案

组态语言

功能块图表(适用于 Non-SIL 和 SIL1-3)

功能块图表是一种用来描述信号和数据流的图形语言，通过程序库存储软件元素和互相连接来表示这些信号和数据流，功能块程序易于开发，因为是由图表产生，所以也易于理解.

结构程序( 适用于 Non-SIL 和 SIL1-3 )

结构程序(ST)是一种高级编程语言，它的结构范围很广，包括:任务(assignments)、函数用、公式表达(expressions)、条件语言、选代等。由于5T逻辑和结构性的设计，特别适用于编写高级、紧又不易理解的程序。根据C61131-3标准，它对SL应用程序有一些限制(回路，禁止行执行和返回 )

顺序功能图 ( 适用于 Non-SIL 和 SIL1-2)

顺序功能图(SFC)是一种描述控制系统行为序列的图形语言，它被用来描述时间驱动或事件驱动的控制序列，流程图通过步黑、变化和选择节点显示序。这种语言对于按照顺序进行的控制任务非常适合，即有一系列清晰的步骤，每一步都要求一定的数据输入，且通常只有完成了上一步才能进行下一步
