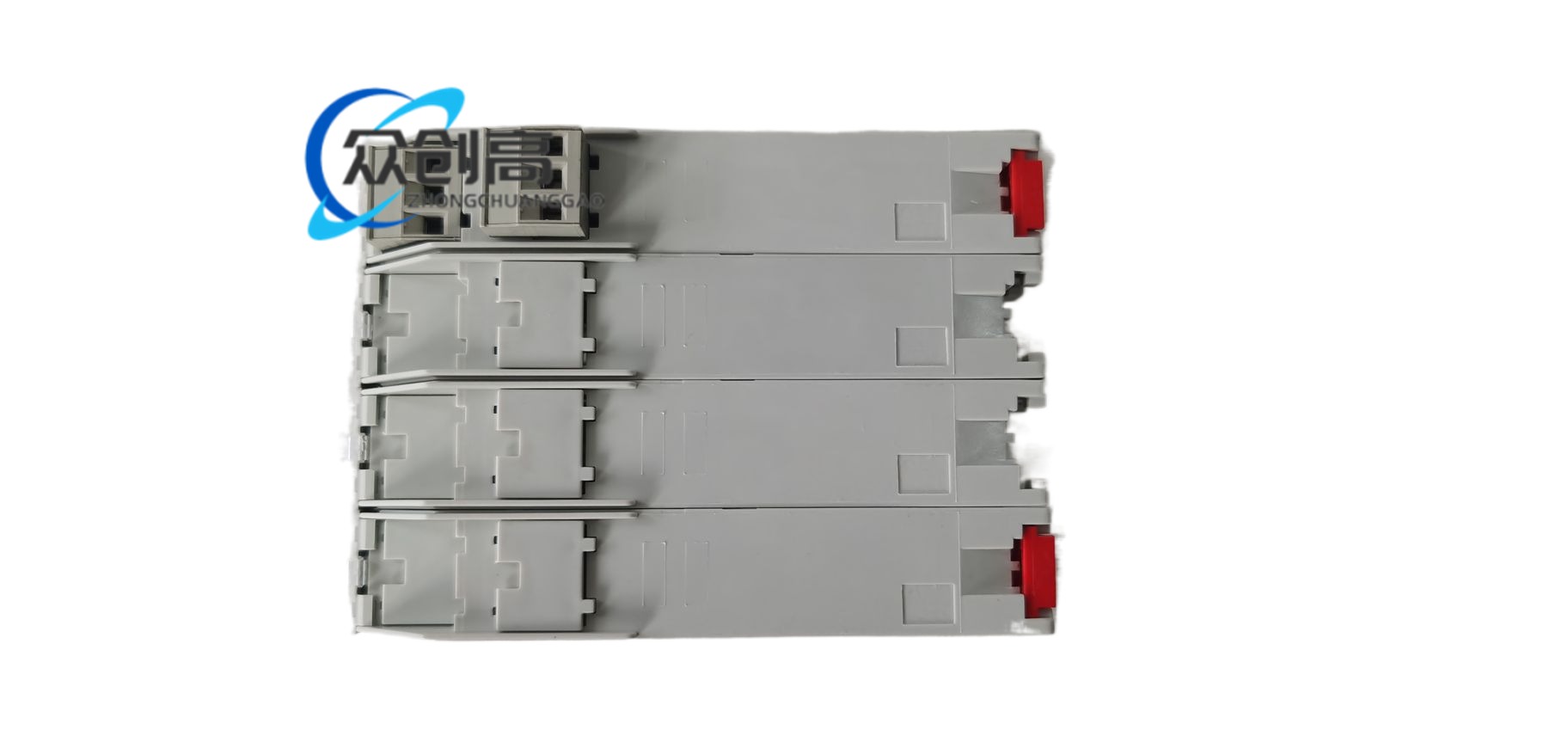

ABB机架电源或电源链接模块，用于Advant OCS、AC800/800xA类控制器系统。

该模块为控制器背板、CPU、通信和I/O提供稳定直流电源与分配管理；不同资料分别按Advant电源模块或800xA电源链接模块描述，投用前以机柜配置单为准。

Advant资料输入为115/230伏交流自动选择，输出可提供24伏逻辑与5伏背板电源，冗余版本支持二极管并联；800xA资料将其定义为背板电源连接与分配模块，负责24伏系统电源接口和隔离滤波。

具备输入滤波、输出稳压、过流和过压保护；前面板电源、故障、冗余状态LED；冗余配置支持热维护；模块化插入机架，减少外部电源布线。

Advant 350/450、AC800M、800xA控制器机柜；电力、石化、造纸、冶金等DCS电源分配。

工作温度按版本常见0℃至+55℃或0℃至+60℃；效率按电源型版本约85%；保持时间、冗余均流和报警阈值以具体电源段为准。

金属或加固塑料模块壳体，内部开关电源或线性稳压组件、滤波电感、散热件和镀金/镀锡背板接点。

标准ABB机架插槽或电源链接位，前端为状态指示和接线/手柄，后端为背板电源总线与输入端子。

交流输入经EMI滤波、整流和DC-DC变换后输出多路受控直流，经背板分配给CPU与I/O；电源链接型则把外部24伏电源经保护、隔离后送入各功能模块。

机柜保护地必须可靠；同组冗余电源应使用相同订货号、固件和输出整定；插入前确认交流档位与背板版本。

冗余运行不得混用不同容量或不同出厂校准的模块；输出预报警、故障LED异常时应先查负载短路再换模块；潮湿、粉尘环境应定期检查通风与端子紧固。
