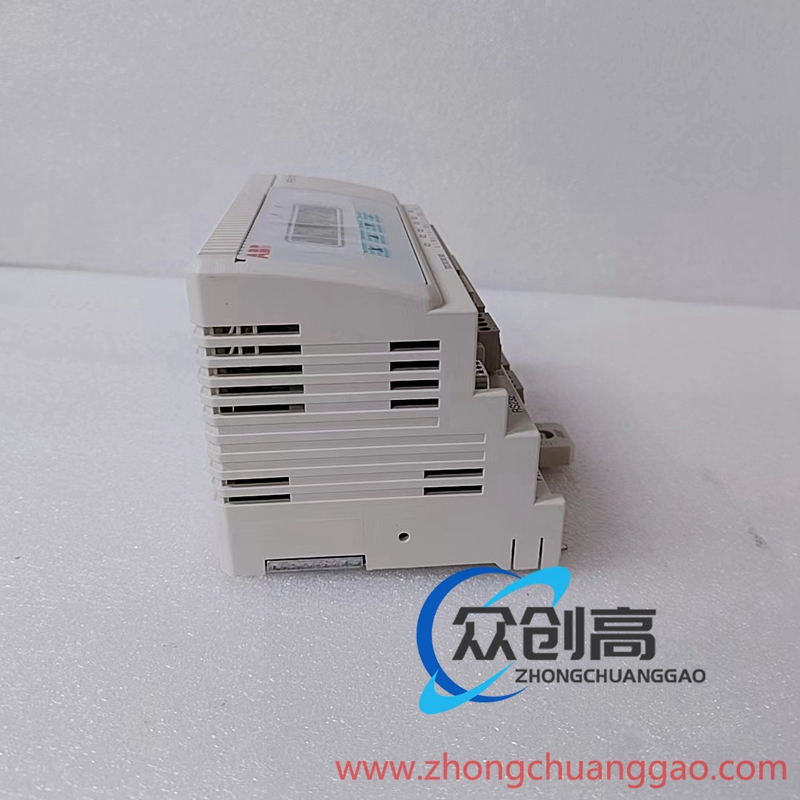

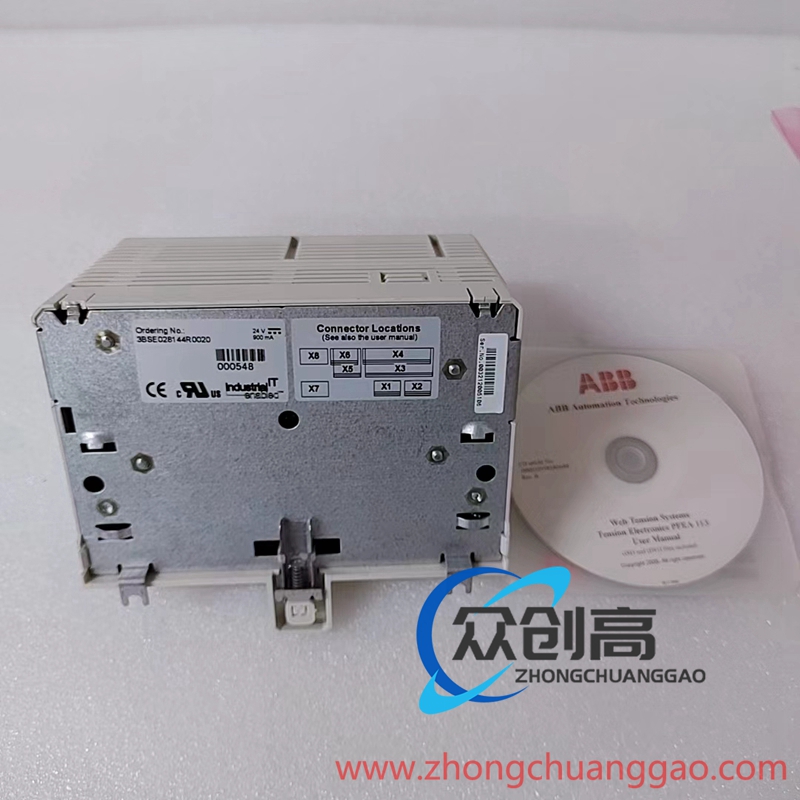

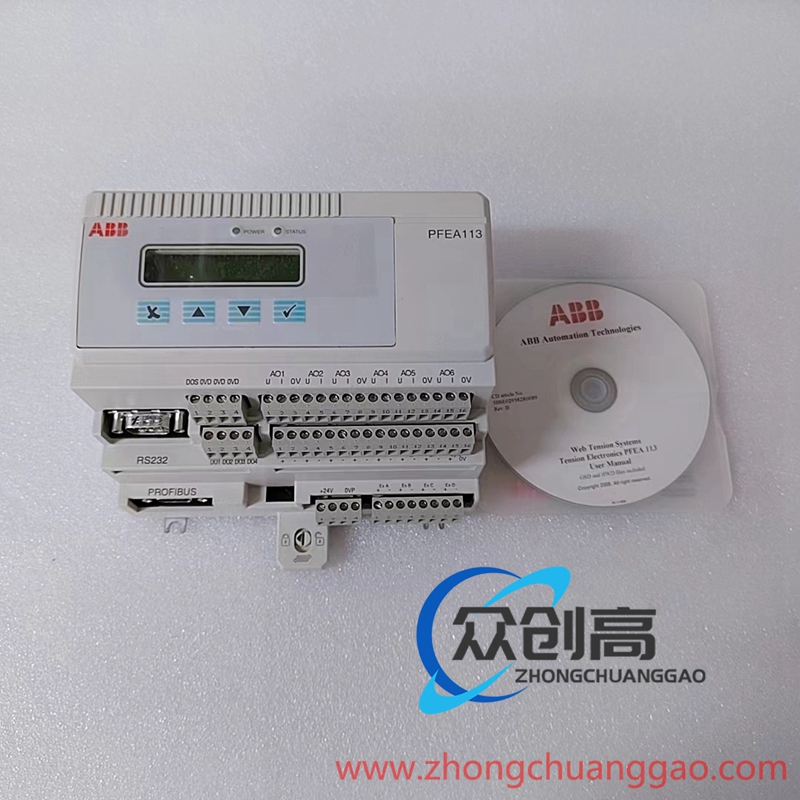

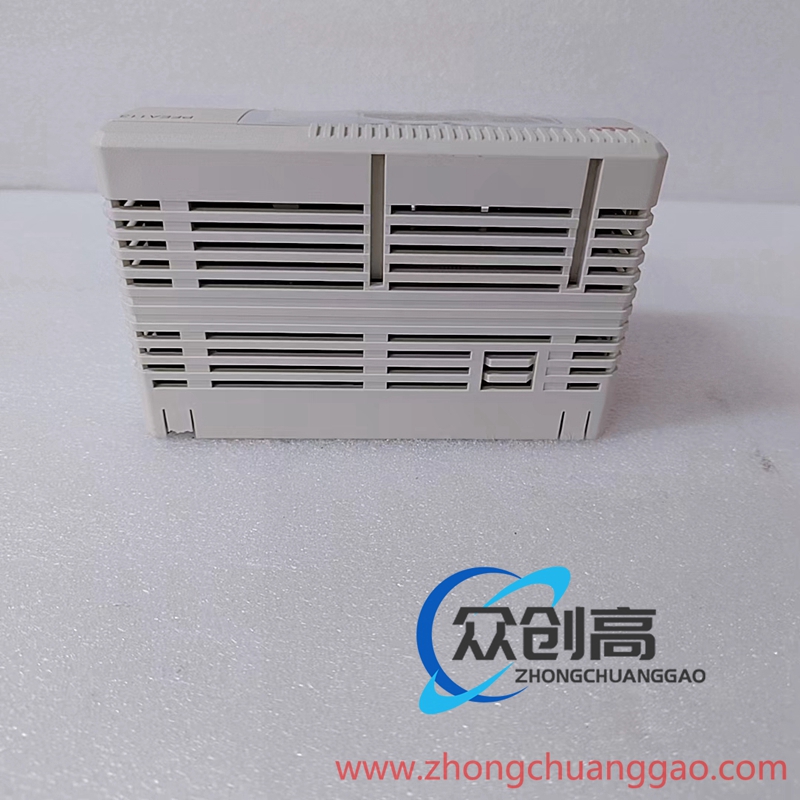

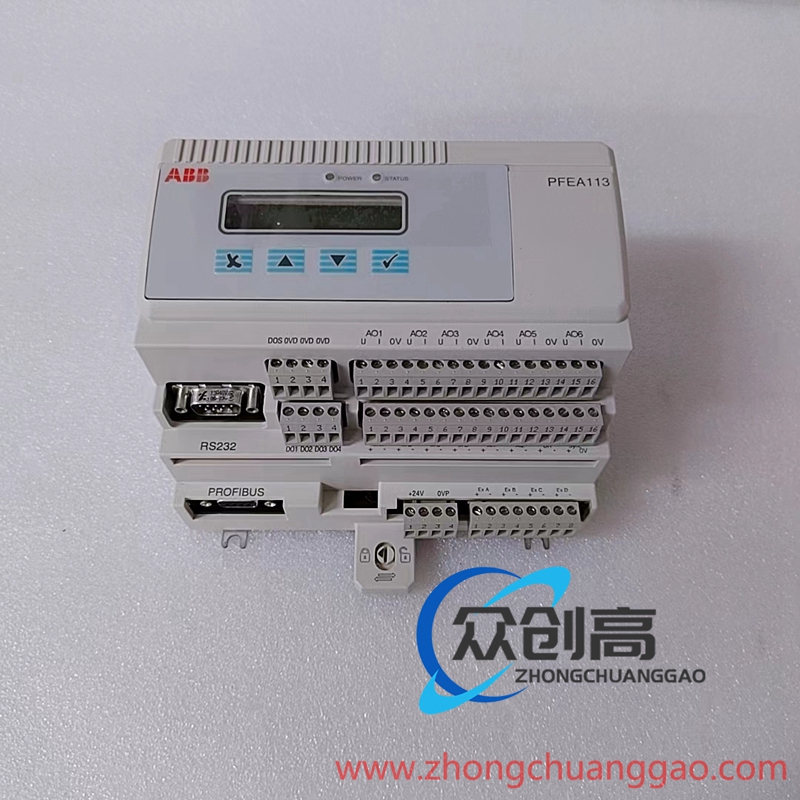

产品细节:PFEA113-20 ABB 张力控制器 张力控制系统是在两个传动控制系统基础上构成的

为了控制张力，需要构成张力控制系统。因为张力只能在两个(或两个以上具有驱动(或制动力矩的工艺设备间形成，所以张力控制系统是在两人传动控制系统基础上构成的，其中一个传动控制系统作为张力控制系统的速度基准，称为速度基准系统，而另一个传动控制系统按张力要求建立负载，形成涨力，实质是对速度基准系统按要求张力进行速度跟随，称为张力可控的速度跟随系统。张力控制的任务一般多放在后一系统上，所以人们习惯地只将后者称为张力控制系统。

张力控制系统由于应用场合、设备、构成原理不同而多种多样。但按结构形式、控制原理可大致将其归纳为直接张力控制系统、间接张力控制系统活套张力控制系统一大类

直接张力控制系统

通过张力检测环节(张力检测传感实现对张力的闭环反馈控制的系统卷取机 机机架间的直接张力控制系统分别女四图1 (a)、(b)示

实现直接张力控制，首先要有张力检测传感器(张力计)。它被装在张力测量机构的张力下(见图1。张力计实为压力计，现用的压力计有压磁式、感应式、电阻应变片式等多种型式

直接张力控制大多用于张力调节范围大，精度要求高及易于安装张力计的场合，或在无法构成间接张力控制系统时使用。有时为了提高张力调节动态及静态性能，扩大张力调节范围，用间接张力控制实现粗调，起扰动补偿作用，用直接张力控制实现精调，两者合在一起构成张力复合控制。

直接张力控制和张力复合控制多应用于带材、箔材冷轧机或连续加工线的卷取机或其机架间，加工设备间的张力控制上(a)卷机的控制系统，(b轧机机架间的控制系统间接张力控制系统 过对形成张力的有关参量的检测与控制和对张力扰动参量的检测和补偿，实现对张力的间接控制所构成的控制系统

间接张力控制系统

间接张力控制系统不使用张力计，构成方式灵活，种类繁多，在张力控制领域一直占据着统治地位，得到广泛应用并不断发展。其主要形式有缠绕设备用的间接张力控制和连续加工设备用的间接张力控制两种。

活套张力控制系统

在建立张力的两个设备间装设活套，利用如重锤、弹黄、气压缸、液压缸、各种力矩电动机以及电动力矩控制装置等给活套按要求建立张力;再通过对活套位置(或角度)进行反馈控制，实现按要求张力进行速度跟随控制，即可构成活套张力控制系统。活套种类很多，有活套挑、活套小车、活套坑、活套轮等多种形式。常用的热连轧机活套张力控制系统如图2所示
