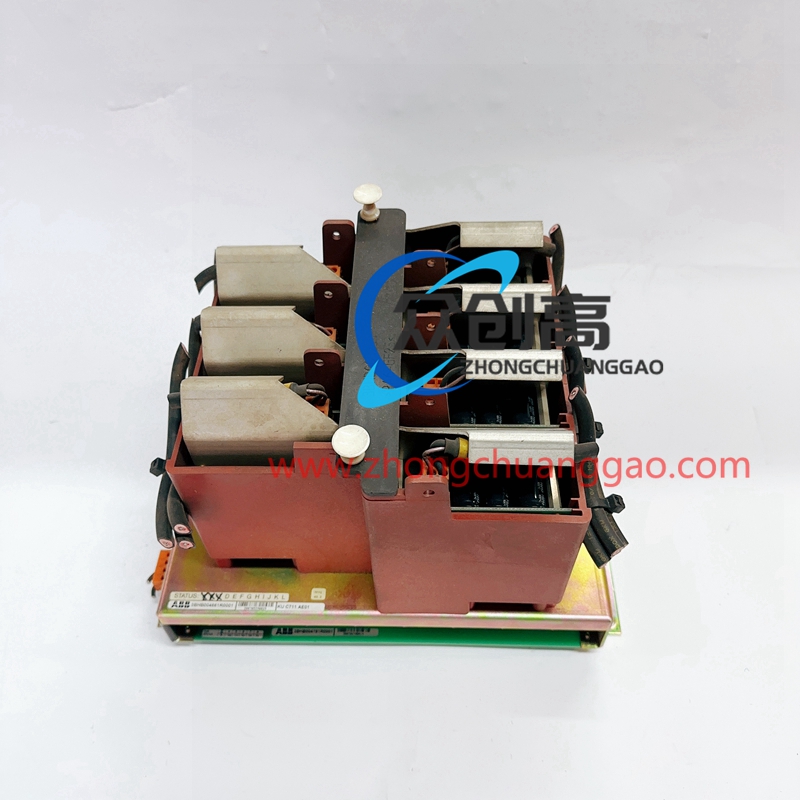

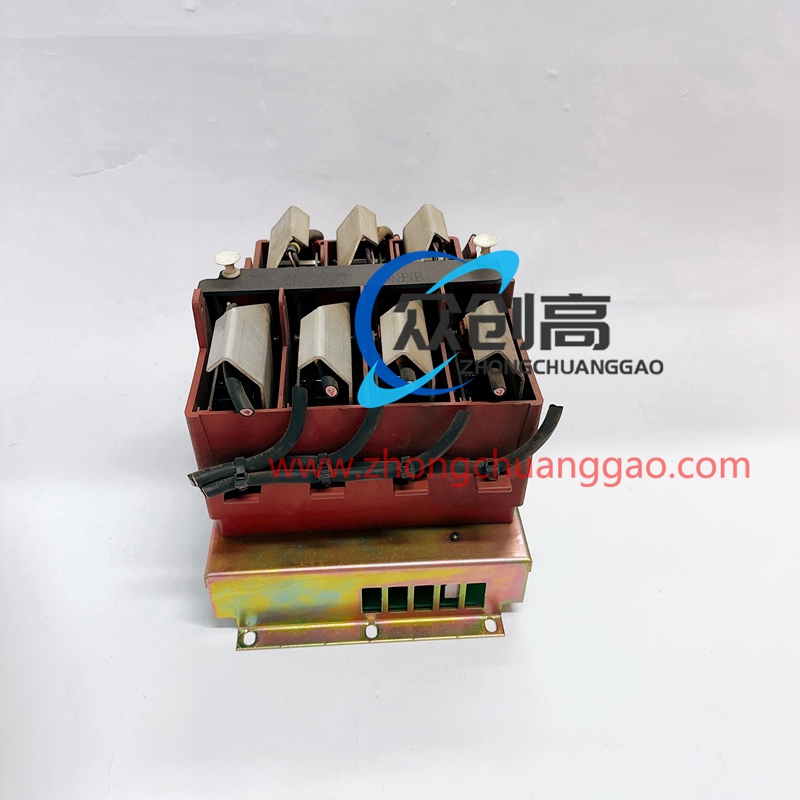

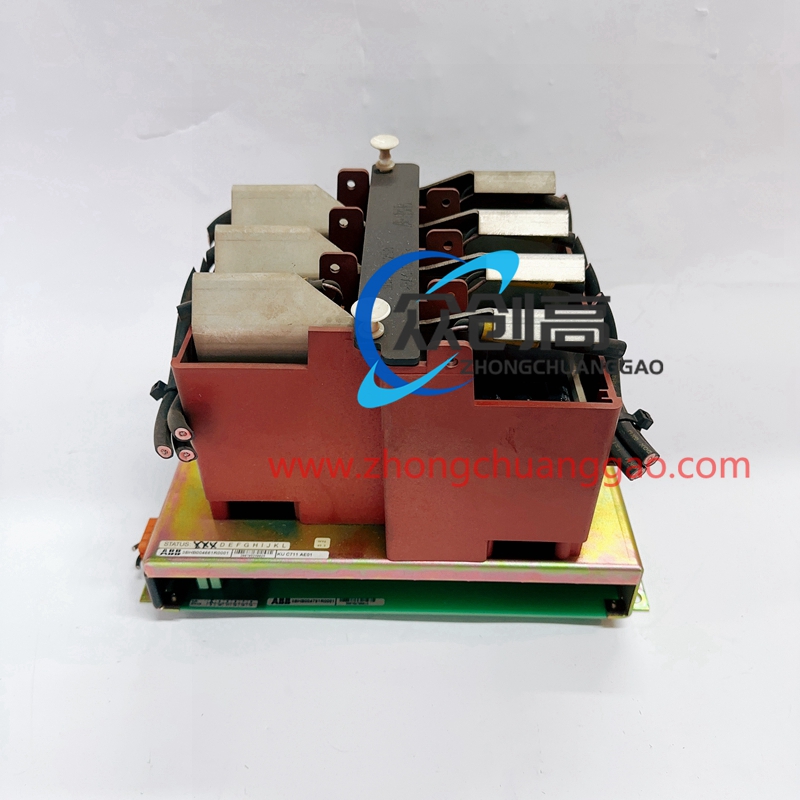

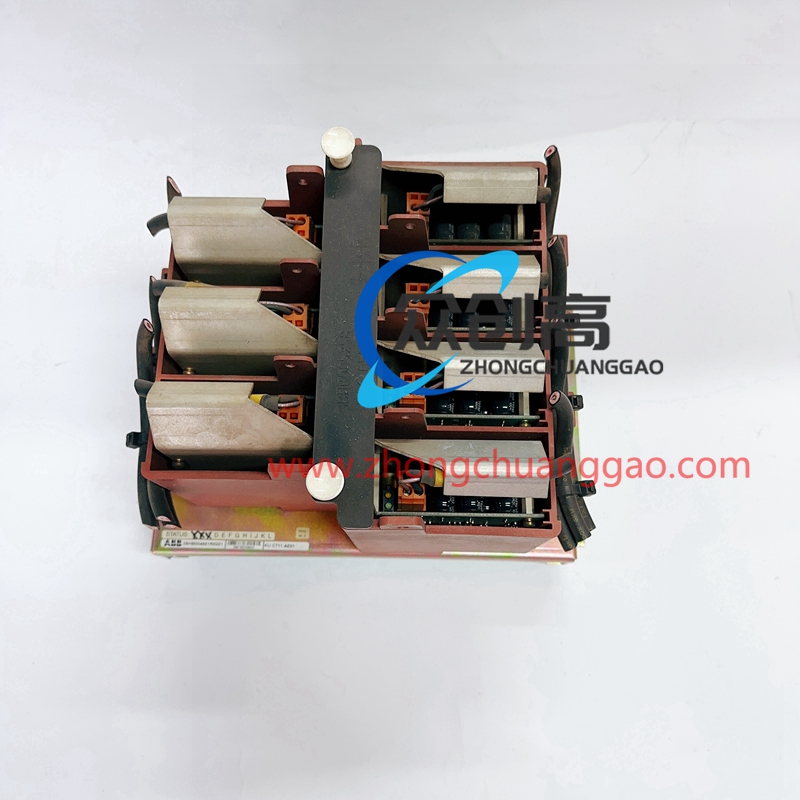

产品基本信息KUC711AE101 ABB 励磁单元控制系统 励磁系统就是提供发电机磁场电流的装置

励磁系统的原理励磁系统就是提供发电机磁场电流的装置(包括励磁变压器、调节与控制元件、灭磁装置、起励装置、保护装置等)。(一)发电机励磁系统的作用

1.维持发电机或其他控制点电压在给定水平-控制电,压力 保证电力系统运行设备的安全;保证发电机运行的经济性:控制电压和提高稳定的要求在许多方面是一致的。0发电机单机带负荷时的电压控制流经转子的励滋电流在同步发电机内建立磁场，使定子绕阻产生空载感应电动势E9，Eq与1成正比。(3)发电机并网运行系统电压水平决定于无功电源发出与无功负荷消耗的无功功率平衡关系。并网运行时的单机客量相对有限,改变一台发电机的]树系统电压水平的影响不像单机带负荷运行时的影响那么大，且电力系统的容量越大，这种特征越明显。当系统容量无穷大时，系统电压恒定，改变一台发电机的I对系统电压水平没有影响，发电机励磁系统不再有调节发电机电压的作用，实际上:无穷大电力系统是不存在的，UG将随无功负荷变化。2.控制并联运行机组无功功率的合理分配一分配无功

为保证系统的电压质量和无功潮流合理分布，要求合理控制系统中并联运行发电机输出的无功功率。所谓“合理控制”包含两层意思

D每台发电机发出的无功功率教量要合理0当系统电压变化时，每台发电机输出的无功功率要随之自动调节，而且调节量要合理，各并联发电机间承担的无功功率取决于各发电机的调差特性可政变发电机外特性曲线斜率8的大小和正负。发电机母线电压变化时，发电机外特性曲线的斜率决定发电机发出的无功功率变化的大小。通常我们希望发电机间的无功电流按照机组容量大小成正比分配，使得母线电压波动时，各机组无功增量的标么值相等。通过对调差系数的调节，可实现这目的。发电机电压调差率:在调差单元投入。电压给定值固定、功率因数为零的情况下，发电机无功电流从零变化到额定时发电机端电压变化率。
