产品名称：ABB YPQ201A系列控制/智能I/O板

产品简介：YT204001-KA5在备件资料中通常关联YPQ201A，用于ABB Advant/S400/AC800类分布式控制与I/O机柜，承担逻辑运算、I/O调度、通信管理和本地联锁。不同来源对内存、处理器和通信配置有差异，实际以原厂订货号、机架型号和固件版本为准。

技术规格：公开资料处理器有32位RISC、600 MHz级或Cortex-M类不同表述；内存资料有8 MB SRAM+1 MB Flash、128 MB RAM+64 MB Flash、或256 KB RAM小版本；供电24 V DC，范围18至32 V；通信可见Profibus DP、RS485、以太网Modbus TCP、CS31等组合；工作温度资料-20至60℃或-20至70℃不等；IP20机柜内安装。

功能特点：可离线执行IEC 61131逻辑，分担主DCS运算；支持本地联锁、定时、顺序控制；S400类机架可热插拔；与ABB Engineering工具下装程序；部分配置支持1:1冗余。

应用场景：电厂辅机、石化批量顺序、造纸传动、包装线本地逻辑、老Advant/800xA备件替换。

性能参数：控制周期资料最小可到1 ms级；尺寸因子型号不同，常见约150×90×35 mm或152×150×38 mm；典型功耗小版本约7 W、最大约10 W。

材质构成：工业PCB、铝/钢导轨支架、接插件镀金或镀锡，机箱传导散热无风扇。

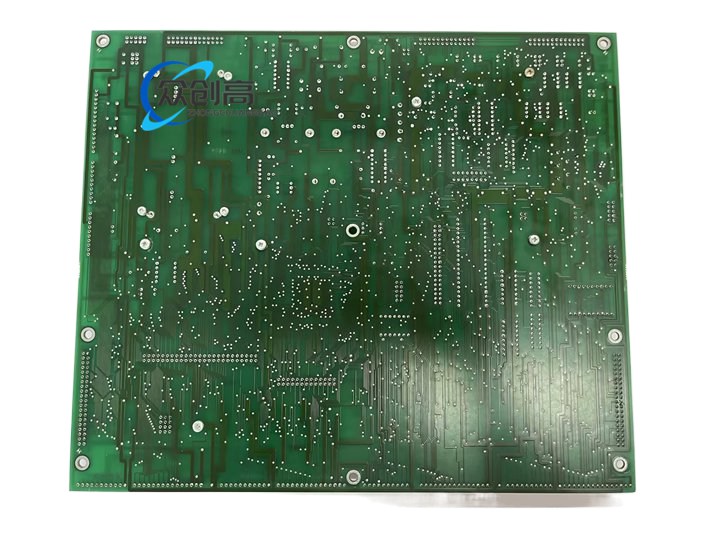

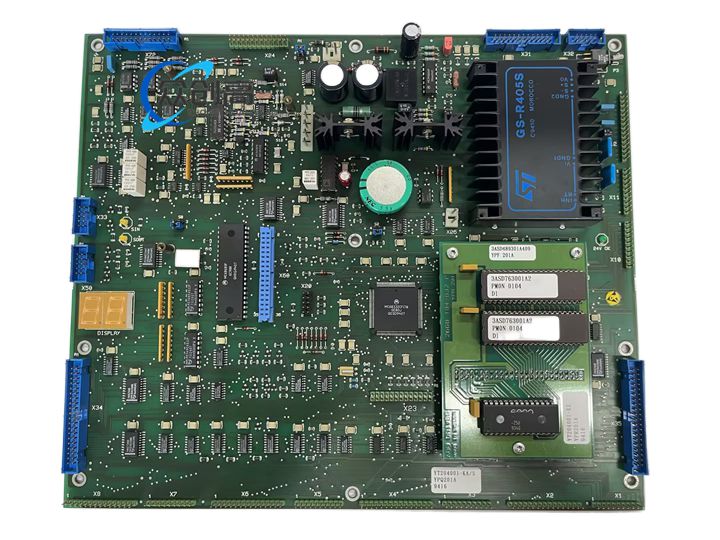

结构特征：欧洲卡或机架插板形态，前置状态LED，后部总线与I/O连接器，DIN/机架混合安装。

工作原理：板卡从背板取24 V并初始化，通过Profibus/以太网/RS485与主站交换过程数据；本地CPU按下载逻辑扫描I/O、执行PID/顺序功能块，并把结果回写I/O或上传DCS。

安装要求：插入对应S400/Advant机架或DIN导轨控制盒；先核对固件与AC800/800xA工程版本；通信终端电阻、波特率、站号按网络规划设置。

使用注意事项：不同YPQ201A子版本内存差异大，换板前备份工程；冗余系统先停主站再换从板；24 V极性按手册，尽管宽范围也不建议反接；Profibus电缆用屏蔽双绞并单点接地。
