技术规格
- 型号:PFTL101B 2.0kN
- 类别:横向测量压磁式压头(张力传感器)
- 测力范围:2kN 至 20kN(PFTL101B 系列标准型)
- 测量原理:基于压磁效应(Pressductor® 技术),利用磁性材料在机械力作用下导磁率变化的特性。

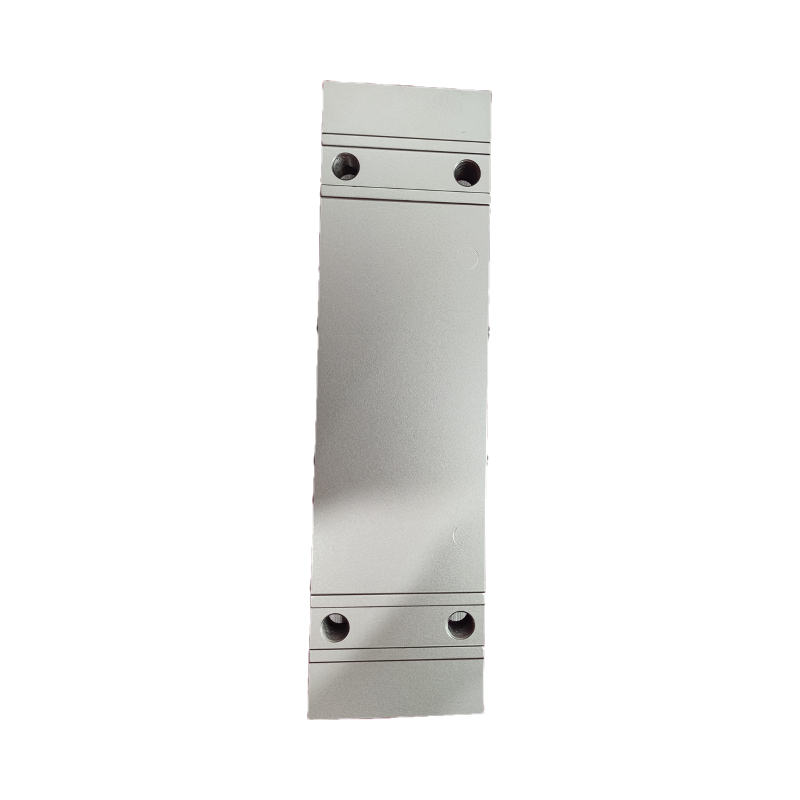

- 结构:
- 由整块不锈钢制成,表面冲有四个孔。
- 两组线圈通过孔缠绕,互成一定角度(初级线圈通交流电,次级线圈作为测量线圈)。
- 输出信号:感应电压与负荷成比例,控制单元将其转换为直流电压信号。
- 防护等级:IP66(标准型),可适应恶劣工业环境。
- 连接方式:圆柱插头连接,便于安装与维护。
功能特点
- 高精度测量:
- 压磁技术确保测量稳定性,导磁率变化直接反映张力变化。
- 适用于高精度张力控制场景。
- 坚固耐用:
- 全不锈钢结构,抗冲击、耐腐蚀。
- 防护等级 IP66,可长期稳定运行。
- 抗干扰能力强:
- 压磁式传感器无电子元件,避免电磁干扰。
- 适用于乳化液、酸洗液等腐蚀性环境。
- 易于集成:
- 标准信号输出,可与 Millmate 400 控制器等设备无缝对接。
- 支持数字量/模拟量输入输出、TCP/IP、RS-232 等通信接口。
- 灵活配置:
- 提供多种测力范围(0.2kN 至 50kN)和防护等级(IP66/IP67)选项。
- 支持定制化需求,如耐酸型(PFTL101BER)等。
应用场景
- 冶金行业:
- 冷轧机、退火和镀锌生产线:测量带材张力,确保轧制过程稳定。
- 酸洗生产线:耐酸型压头(PFTL101BER)适应腐蚀性环境。
- 造纸行业:
- 造纸湿端张力测量:控制纸张张力,防止断裂或变形。
- 卷取机张力控制:确保纸张均匀卷取。
- 纺织行业:
- 纱线张力控制:优化纺纱和织布质量。
- 印刷行业:
- 印刷机张力控制:防止纸张偏移或起皱。
- 其他领域:
- 金属加工、薄膜生产、包装机械等需要张力控制的场景。
附加信息
- Millmate 400 控制器配合:
- 提供电源、信号处理和传输功能。
- 支持手动操作和外部装置数据接收。
- 测量值可显示、模拟输出或传输至外部系统。
- 系列型号:
- PFTL101A:测力范围 0.2kN 至 2kN,适用于轻载场景。
- PFTL201C:测力范围 10kN 至 50kN,适用于重载场景。
- PFTL101AE/BE:轧机型,适用于乳化液环境。
PFTL101AER/BER:耐酸型,适用于酸洗生产线。
