产品名称

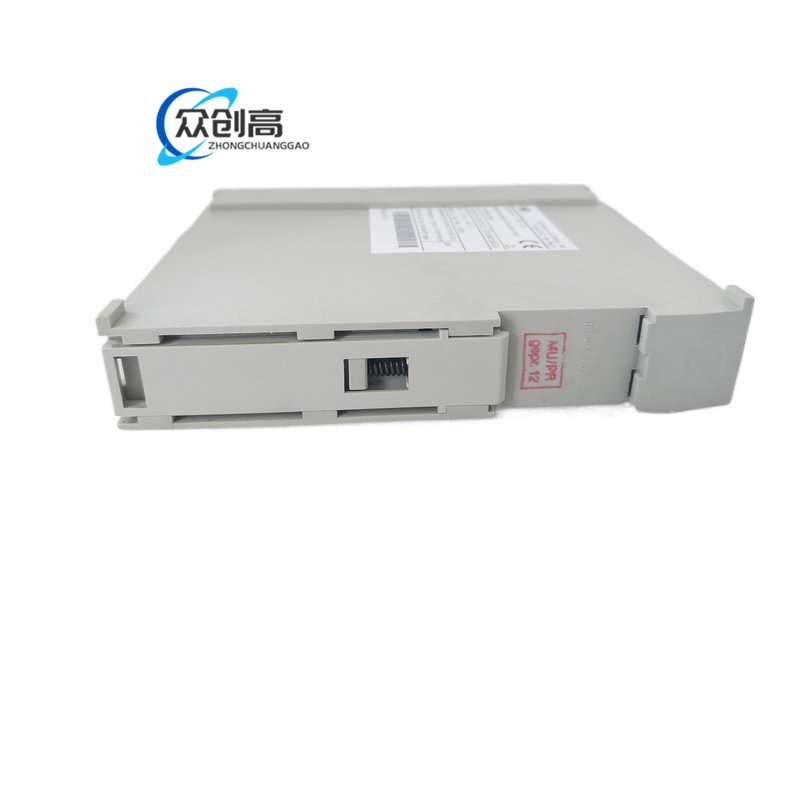

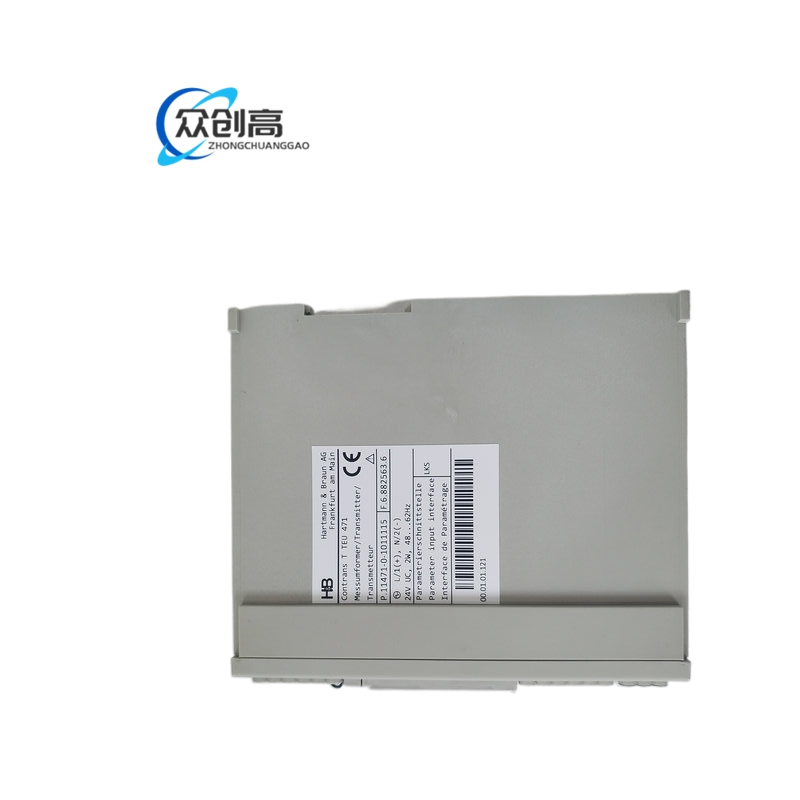

CONTRANS T TEU471 二线制隔离温度变送器
产品简介
DIN 导轨安装的二线制隔离温度变送器，用于将热电偶与 RTD 电阻温度传感器信号转换为标准化的 4–20 mA 模拟电流输出信号，并在传感器现场侧与控制系统侧之间提供全 galvanic 隔离，服务于工业过程温度测量以及 DCS/PLC 信号传输。
技术规格
- 支持输入传感器类型：Pt100/Pt1000 RTD（2/3/4 线制），以及 K、J、T、E、N、S、R、B 等所有标准热电偶类型
- 输入测量分辨率：RTD 为 0.01°C，热电偶为 0.1°C
- 输出标准信号：4 mA ~ 20 mA 二线制回路供电模拟电流
- 隔离电压：输入、输出与电源电路之间 2500 V AC 三方全隔离
- 基本测量精度：≤ ±0.1% 满量程
- 温度漂移系数：≤ 0.005% FS / °C
- 回路供电电压范围：12 V DC ~ 30 V DC 二线制回路供电
- 最大回路负载电阻：24 V DC 供电时为 500 Ω
- 响应时间（t90）：≤ 300 ms
- 工作环境温度：-40°C ~ +70°C
- 防护等级：IP20（柜内安装）
- 安装标准：35 mm EN 60715 标准 DIN 导轨
- 外观尺寸：宽 17.5 mm × 高 100 mm × 深 115 mm
- 认证：CE、UL、ATEX IECEx Zone 0/1/20 本安认证
功能特点
- 通用多传感器输入自动识别，消除调试期间的手动硬件跳线
- 2500 V AC 三方全隔离，阻断现场传感器与控制室系统之间的地环干扰
- 内置热电偶测量冷端补偿电路，消除冷端温度误差
- 可通过 ABB PC 编程软件或手持 HART 配置器进行温度范围标定
- 具备过压、反接电源、短路输出的多层电路保护
- 17.5 mm 窄体设计，最大化机柜机架通道密度
工作原理
现场温度传感器模拟信号进入隔离输入前端电路；内部高精度 ADC 将电阻/毫伏传感器信号转换为数字温度值。板载微控制器对热电偶/RTD 的非线性特性执行线性化校正，并将用户配置的温度测量范围映射为标准 4–20 mA 电流回路信号。高频隔离变压器分离现场传感器电路与控制侧回路电路，消除地电位差干扰，标准化电流信号通过两线制回路接线传输至 DCS/PLC 模拟输入模块。
材质构成
- 外壳：阻燃灰色聚碳酸酯 DIN 导轨外壳，集成散热通风槽
- 主 PCB：多层 FR4 工业电路板，带增强隔离变压器屏障
- 端子排：弹簧笼快拆铜端子，支持 0.5–2.5 mm² 导线
- 内部隔离元件：环氧树脂封装的高耐压隔离变压器
结构特征
标准 DIN 导轨安装窄体模块；两线制回路供电；前端具备状态指示；内部布局隔离变压器屏障与信号处理电路。
应用场景
化工工艺装置、油气炼厂、发电锅炉、食品饮料热处理、制药工业炉、水处理温度监测。ATEX 本安认证支持直接安装在危险化工、油气田测量柜内。
安装要求
- 安装标准：IP54+ 密封控制柜内垂直 35 mm DIN 导轨安装
- 垂直间隙：顶部与底部最小 20 mm 空气间隙以利于被动散热
- 传感器接线：采用屏蔽双绞线仪表线
使用注意事项
- 严格匹配回路供电电压范围 12–30 V DC
- 配置编码器参数须严格与所连接传感器匹配
- 定期执行固件/配置检查
- 危险区域安装须使用指定的 TEU471-Ex 本安版本
