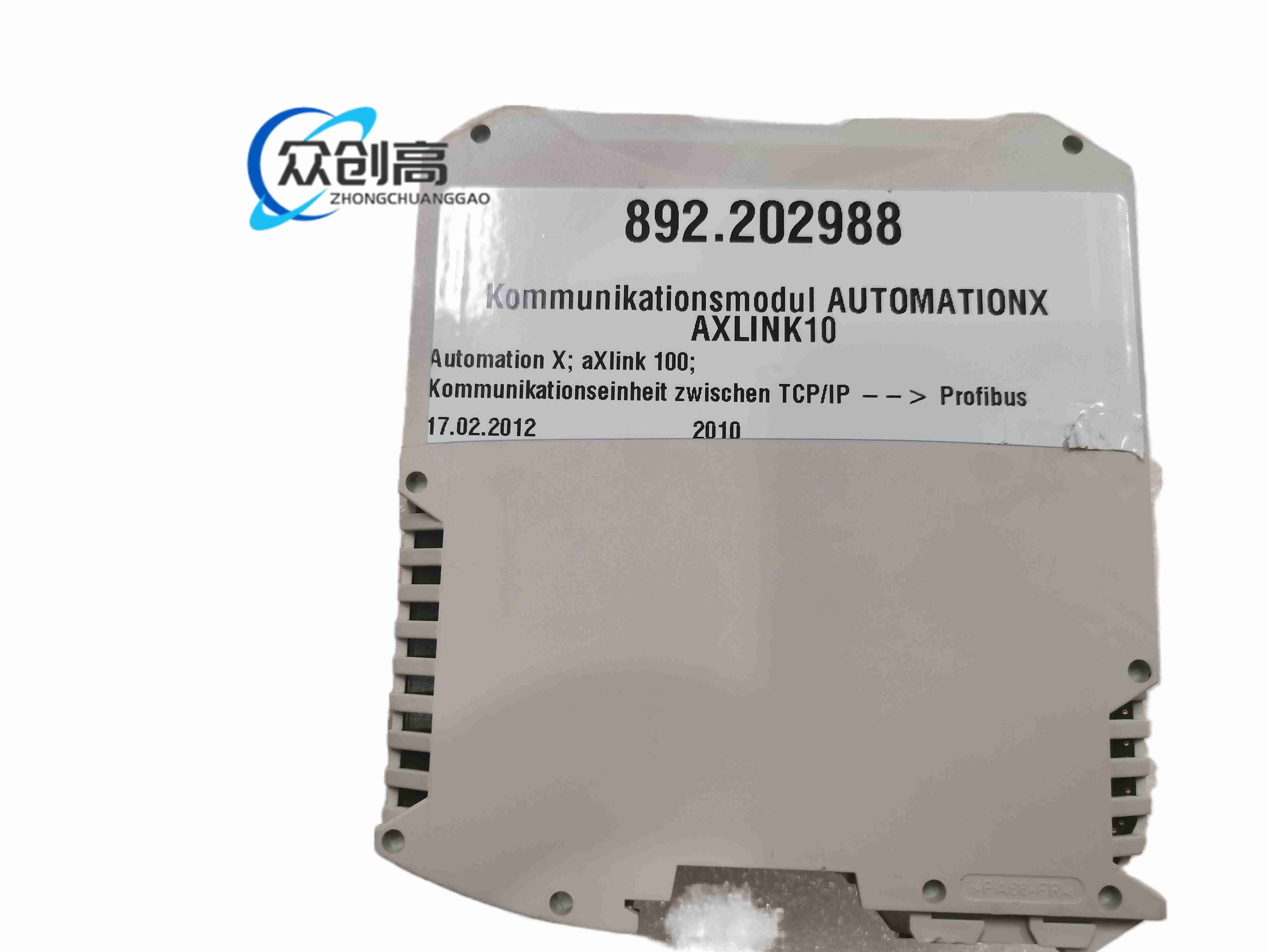

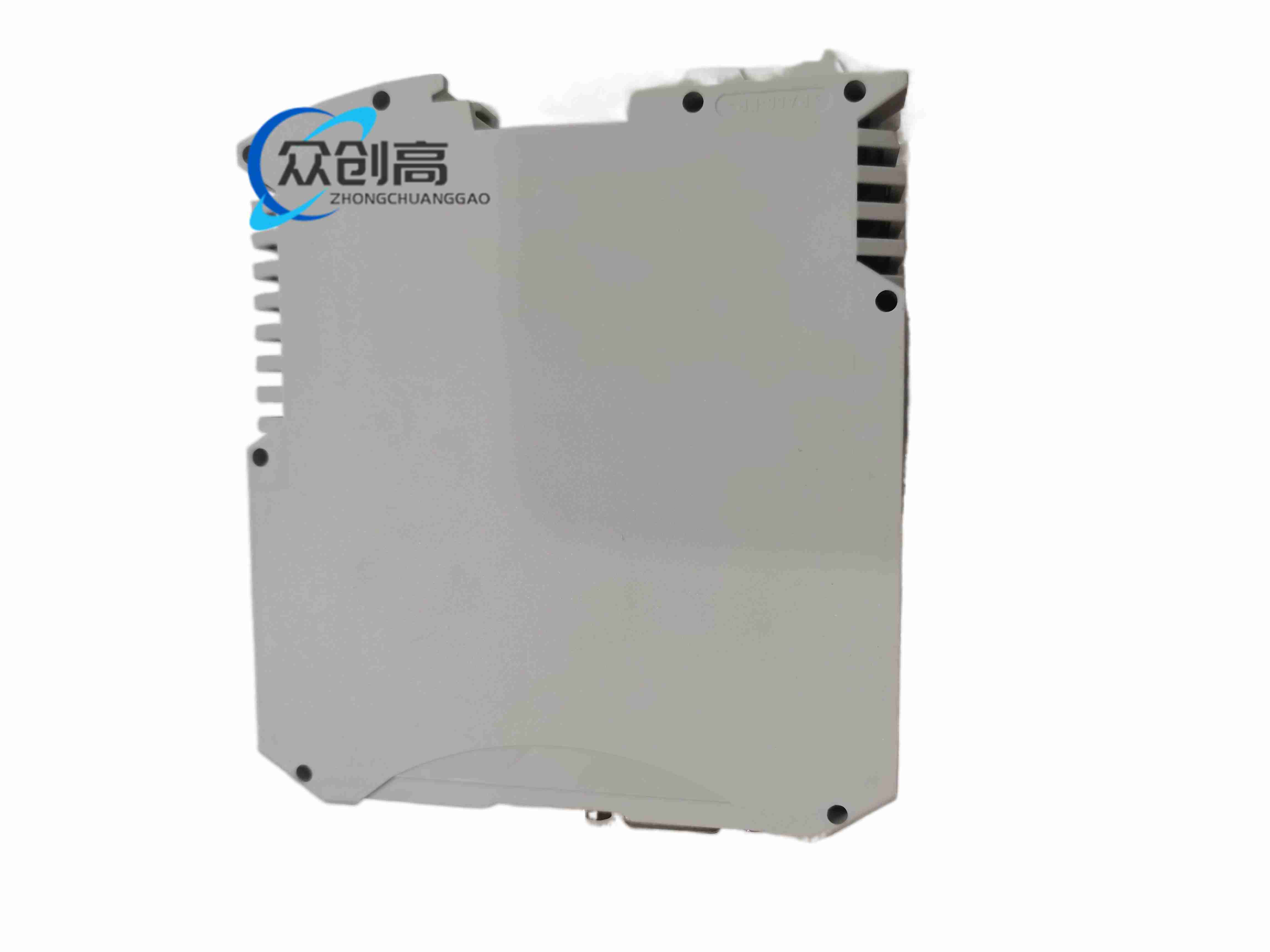

ABB AXLINK100 光纤通信模块（物料号 892.202988，AC 800M/800xA 用）

AXLINK100（892.202988）是 ABB AC 800M / System 800xA 的扩展 I/O 通信主站模块，通过多模光纤构建冗余自愈环网，连接远程 I/O 站（如 CI854+I/O 模块），做确定性实时数据传输。

光纤 galvanic 隔离消除地环，抗 VFD/电弧炉 EMI；协议透明不解析上层；自愈环+前向纠错；双 24 V 供电；宽温耐受。

大厂区 DCS/SIS/FGS 网络延伸；过程厂、油气、发电中长距离远程 I/O 链；需 EMI 免疫与光纤隔离场合。

2.5 Mbps 确定周期；2 km/段；32 站/环；双环冗余。

工业级光纤收发模块、ST 连接器、双 DC 电源级、诊断 LED。

紧凑模块；双 ST 光纤口；冗余 DC 端子；链路/温度/光功率 LED。

作环网主：背板 I/O 流量封装为 ABB 私有实时光纤帧 → 令牌环流转 → FEC 监链路质量 → 给 AC 800M 与远程 CI854 间确定性传输。

装 AC 800M 机架；62.5/125 多模 ST 光纤连远程站；供双 24 V DC；光纤远离动力缆；ESD 防护。

AXLINK100 已被 Ethernet/IP 或 PROFINET 方案（如 PN/PN Coupler）取代，仅建议维护旧 AXLINK 网使用；监光功率与温度做预测维保；双环均须活；换板用同修订号。
