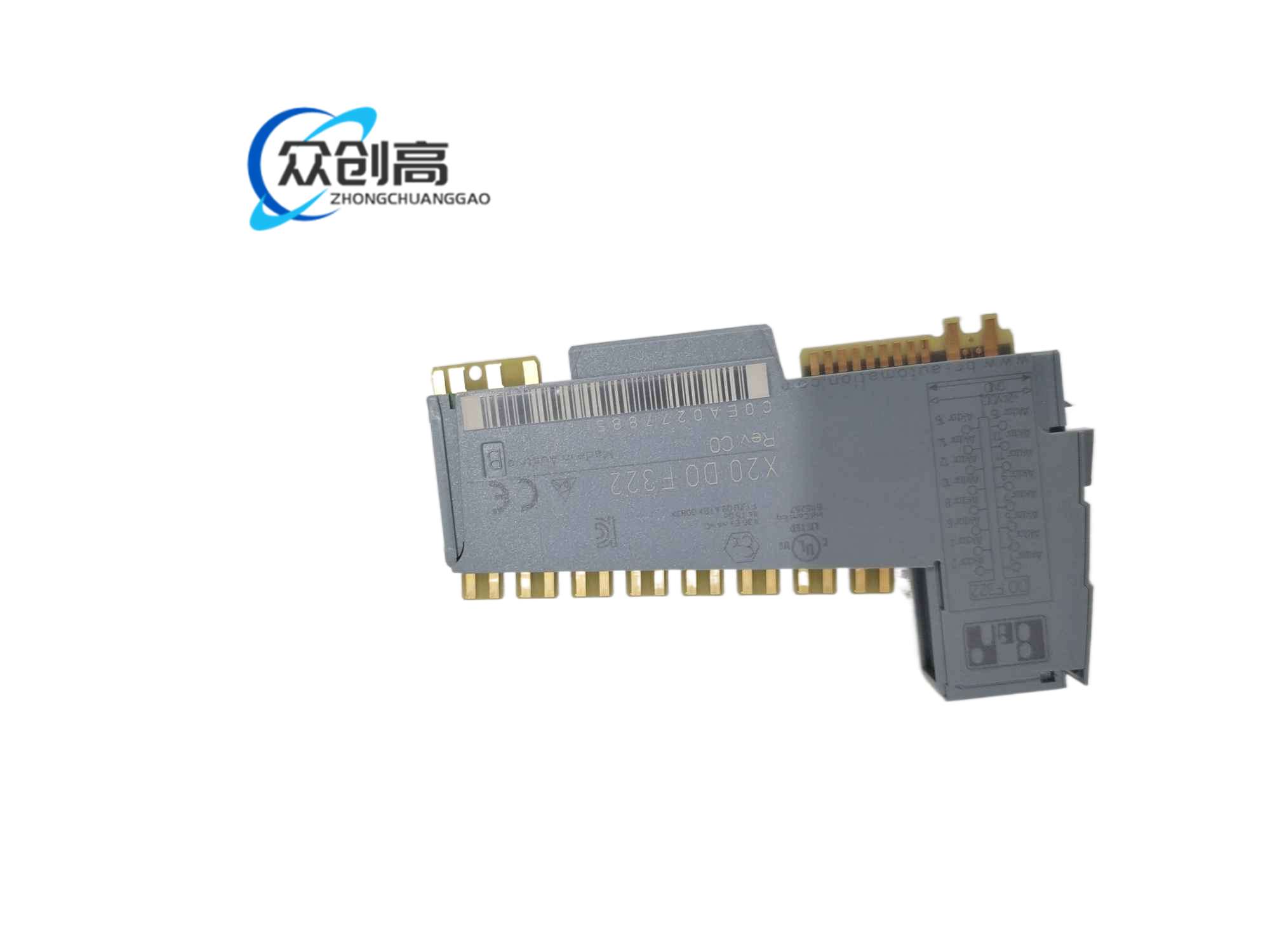

所写X20D0F322与贝加莱官方X20DOF322仅差字母O/0，若实际铭牌为X20DOF322，则归为16通道24VDC源型数字量输出模块；若铭牌确为X20D0F322，需向B&R按完整物料号复核，以下参数按X20DOF322给出。

X20DOF322面向电磁阀、继电器、指示灯和中小功率执行器，采用源型FET输出，内置短路、过流和热保护，适合X20标准控制柜数字量驱动。

16路24VDC数字输出，1-wire；源型输出，标称24VDC，范围24V-15%/+20%；每通道0.5A，总电流8A；导通/关断延迟小于300μs；电阻负载最大500Hz；关断漏电流5μA，RDS(on) 140mΩ；感应负载制动约45VDC；输出与总线隔离500Veff；总线功耗0.28W，内部I/O 0.95W；水平-25℃至60℃、垂直-25℃至50℃；IP20。

每通道LED状态、模块运行/错误LED；10ms延时输出监测；热关断与短路峰值限流；内部续流二极管处理感性负载；支持Automation Studio诊断与参数记录。

电磁阀组、小型接触器线圈、指示灯与报警、包装与装配线离散执行器、X20柜内通用24V数字驱动。

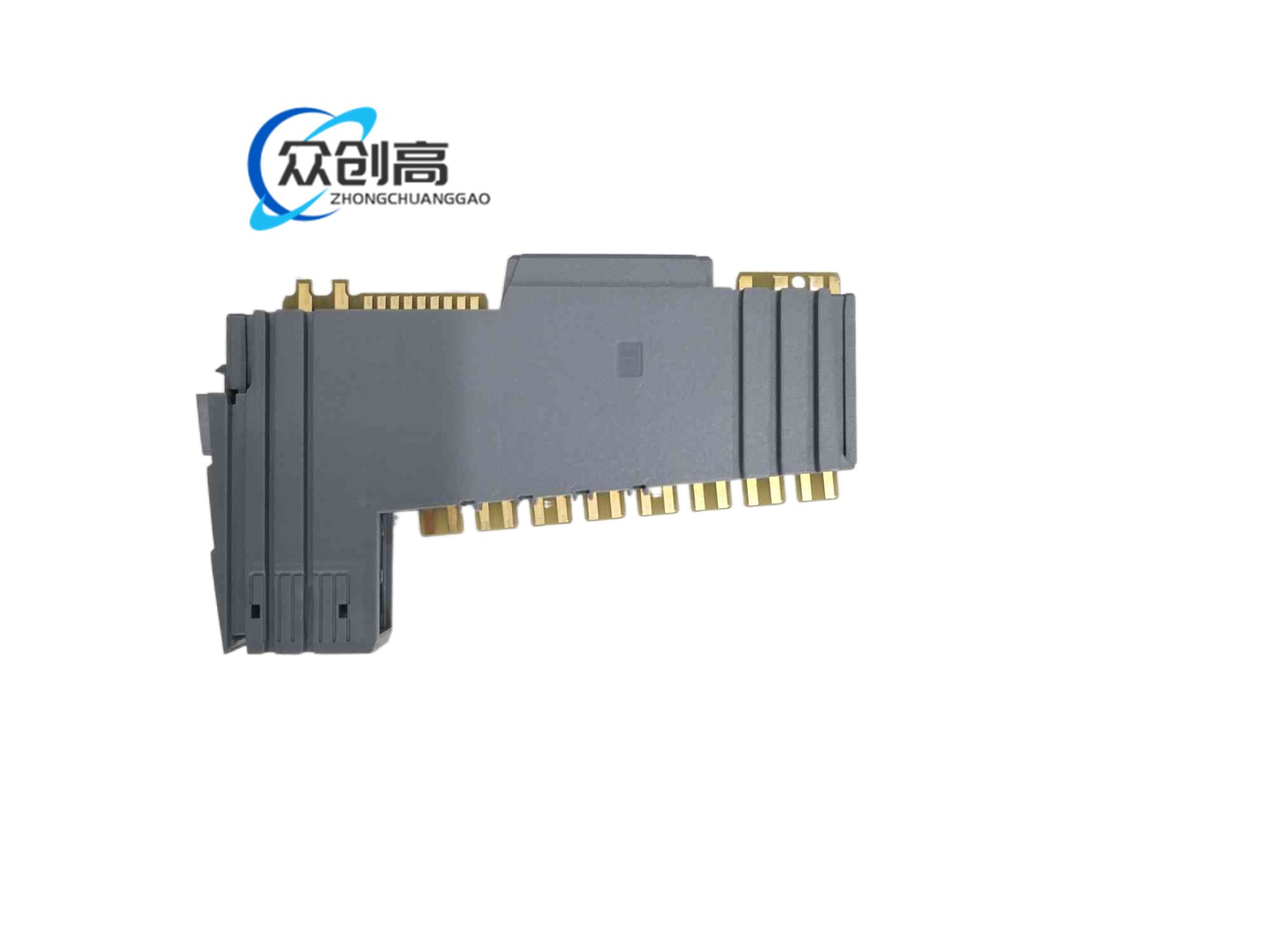

X20标准模塑壳体，内部MOSFET输出级、隔离电源与诊断电路；需另购X20TB1F端子和X20BM11或X20BM15总线模块。

12.5mm单槽切片，1-wire端子出线；前端通道与状态指示，后部经总线模块取24V I/O电源；通道间不隔离，通道与总线隔离。

CPU经X2X下发输出位，源型FET在24V与负载之间接通，负载电流回I/O电源负极；过流时热关断，感性关断时内部续流二极管吸收反电势并限制动电压。

DIN导轨安装，配X20BM11/BM15与X20TB1F；总输出8A需核算电源熔丝与线径；高海拔2000m后每100m降0.5℃；感应负载按手册加外部保护器件。

源型接线不要把负载接成漏型；继电器或长线感性负载核算关断能量；短路恢复后检查通道温升；若铭牌为X20D0F322而非DOF，禁止直接套用本参数，先查B&R物料号。
