产品名称：2003 数字量输入旋入式模块

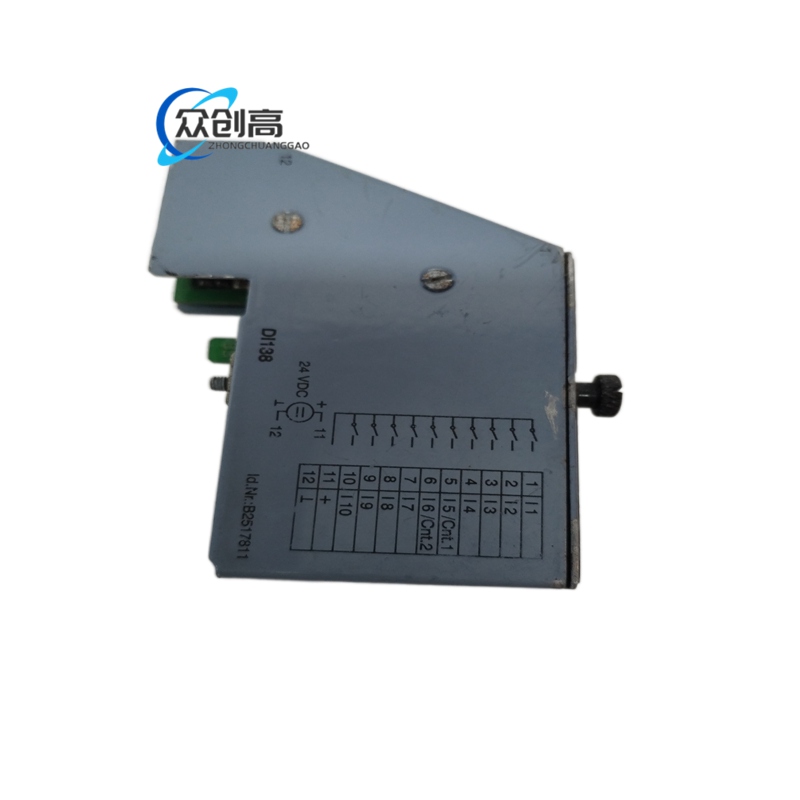

产品简介：7DI138（完整型号 7DI138.70）是 B&R System 2003 及 Power Panel 用的旋入式数字量输入模块，提供 10 路 24 V DC 输入，其中 2 路带有计数器功能，并具备电源电压监控。
技术规格：
- 输入通道：10 路 24 V DC，漏式（Sink）
- 计数器输入：2 路（输入 5、6），输入频率 20 kHz，计数频率 40 kHz
- 输入电压范围：18–30 V DC（额定 24 V DC）
- 开关阈值：LOW <5 V，HIGH >15 V
- 输入电流：输入 5/6 为 8 mA @ 24 V DC；其余输入为 5 mA @ 24 V DC
- 输入延时：输入 5/6 最大 3 μs；其余输入最大 1.3 ms
- 电气隔离：输入 – PLC 隔离
- 功耗：最大 0.4 W
- 计数器：16 位
- 认证：C-UL-US Listed（办理中）
引脚分配（12 针）：
- 1–10：输入 1–10
- 11：+24 V DC 输入供电
- 12：GND
功能特点：
- 符合 IEC 1131 Type 1 输入设计
- 2 路事件计数器，支持 20 kHz 输入频率
- 具备电源电压监控
- 配套端子排需单独订购（7TB712 系列）
应用场景：System 2003 系列 PLC 的数字量信号采集，特别适用于需要高速计数（如编码器）的场合。
安装要求：
- 作为 B&R 2003 旋入式模块安装
- 端子排（7TB712）不包含在交付范围内，需单独订购
