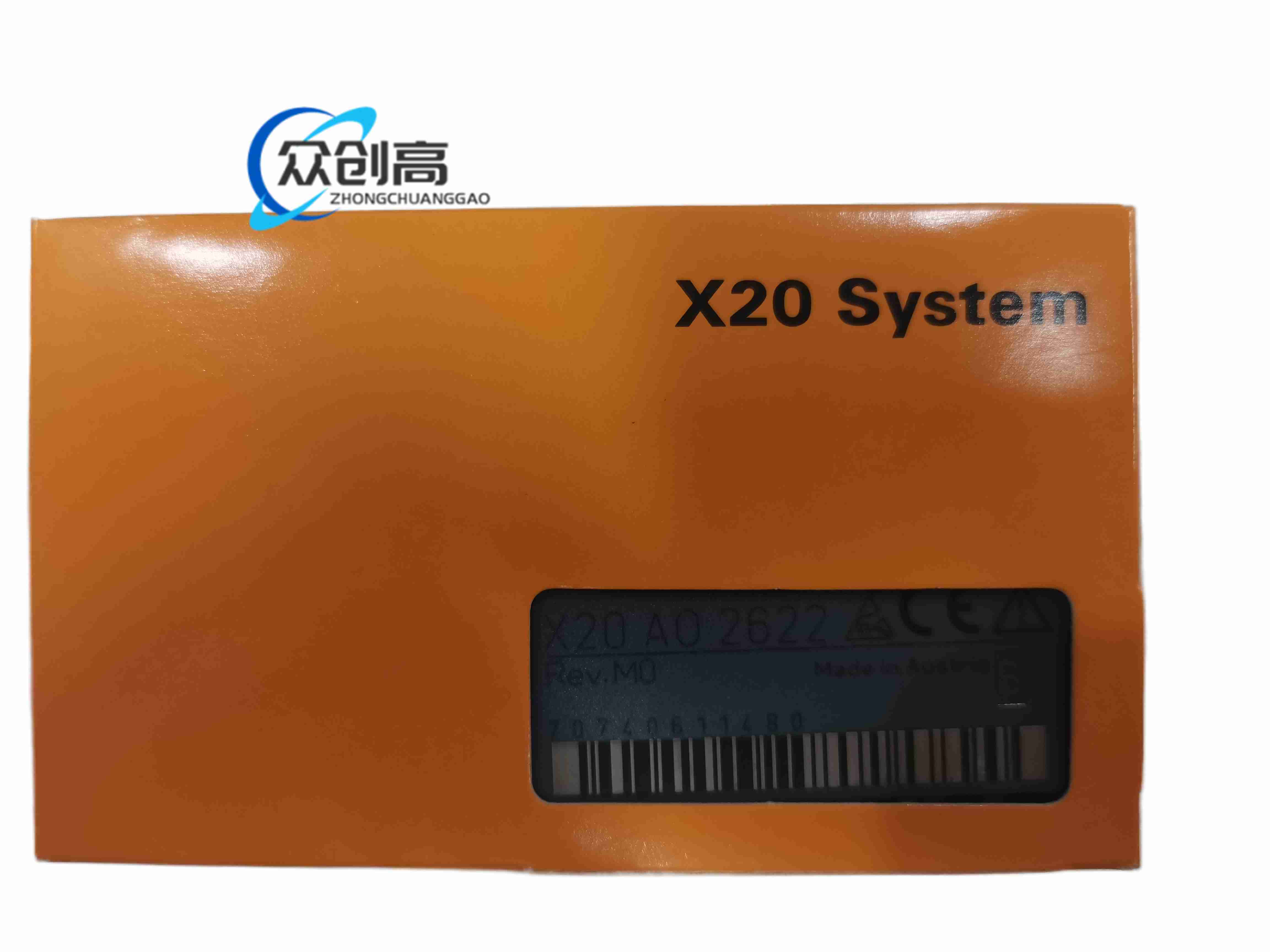

X20 系统两通道模拟量输出模块

贝加莱 X20 分布式 I/O 系统中的通用模拟量输出模块，可输出标准电压或电流信号，用于驱动变频器、比例阀、调节阀等执行机构。

2 路模拟量输出

电压输出 ±10 V

电流输出 0 至 20 mA、4 至 20 mA

电压分辨率 12 位以上

电流分辨率 12 位

转换时间 200 μs

建立时间 1 ms

电压负载 ≥ 1 kΩ

电流负载最大 500 至 600 Ω

通道与总线隔离 500 V

防护等级 IP20

电压/电流输出通过端子配置切换

内置一阶低通滤波，截止频率 10 kHz

输出短路限流保护

上电内部使能继电器，防止误输出

LED 显示通道与模块状态

过程闭环控制

比例阀控制

变频器速度给定

温度、压力、流量调节

包装、橡塑、化工自动化

X20 窄体模块，宽约 12.5 mm

需搭配 X20 总线模块与端子排

使用 X20TB06 或 X20TB12 端子

安装于 X20 总线模块上

DIN 导轨安装

水平安装温度 -25 至 +60 ℃

垂直安装温度 -25 至 +50 ℃

确认负载阻抗满足电压或电流输出要求

电流输出需使用合适负载电阻或执行器

短路时模块限流但不会长期带故障运行

组态时需选择正确的工程量与信号类型
