电涡流位移与振动传感系统，PR6424/003 探头配 CON021 转换器。

003 代码按 PR6424 资料可对应标准窄程或特定本体配置，110 对应 110 系列电缆/系统配置。系统用于中大型旋转设备轴承间隙、径向微振和轴向小位移监测。

若按 PR6424 标准窄程配置，可参照约 ±1 毫米线性区；若订单定义为其它范围，以出厂校准曲线为准。CON021 供电 -23 至 -32 伏，输出 -4 至 -20 伏，频率 0 至 20 千赫兹，上升时间小于 15 微秒。

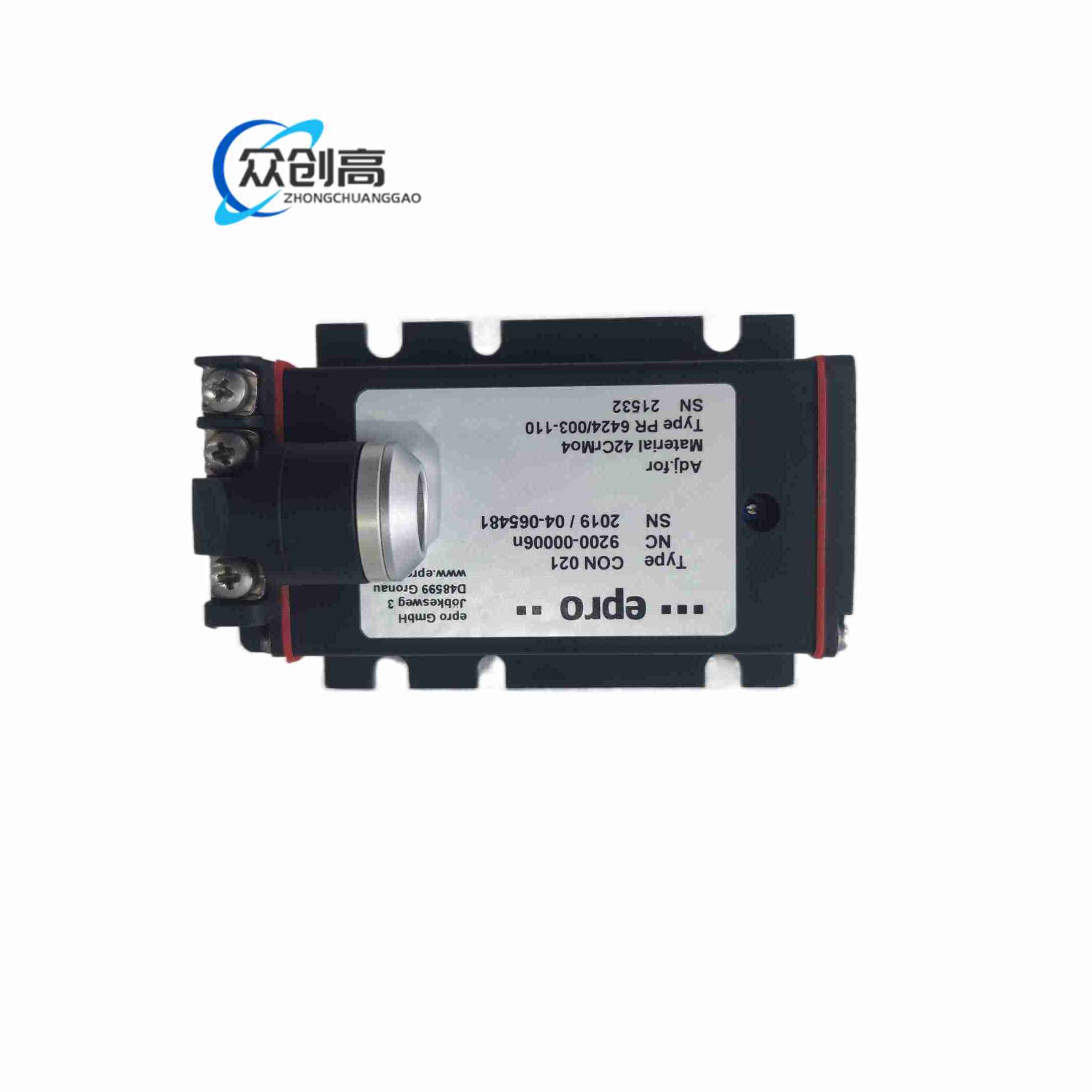

大端头、M10×1 或按订单其它螺纹，非接触测量。CON021 提供激励、线性化、自锁连接和故障诊断。窄程版本侧重小间隙高分辨，扩展版本侧重大行程。

中大型汽轮机发电机径向微振、压缩机轴承微小振动、石化高速泵轴系监测、水轮机轴位预警及燃气轮机辅机轴向间隙监测。

标准靶材 42CrMo4 或 AISI 4140，最小轴径按端头尺寸确认，PR6423 同级 25 毫米仅供参考，PR6424 大端头可适应更大轴径。传感器本体温度按 003/110 订单等级确认；CON021 -30 至 +100 摄氏度。

感应线圈高纯铜漆包线，环氧封装；壳体无缝不锈钢，电缆双层屏蔽，内绝缘氟塑、外护套耐温材料，接头镀金或镀镍自锁插头；CON021 铝合金类壳体。

003/110 可按 110 毫米级本体与 110 系列电缆理解，实际总长、螺纹规格、是否铠装以原厂代码为准。M10×1 标准扳手面配合轴承座预留孔，适合中等深度安装。

高频磁场在轴面感应电涡流，线圈阻抗随间隙递减或递增变化。CON021 检波后输出与间隙成正比的直流电压，并保留振动交流分量，实现位置与振幅同步测量。

按 110 毫米级本体长度加工或核对安装孔深，螺纹拧紧后设定初始间隙于所选线性量程中点。窄程系统避免将初始间隙设得过大而超出线性区。CON021 螺钉安装，LEMO 自锁接探头，电源输出端子不超过 1.5 平方毫米导线。

窄程探头分辨率高但量程小，安装间隙偏差会显著占用线性区。更换 003 本体、110 电缆或 CON021 任一部件都应整链复标。靶材非 42CrMo4/4140 时按材料修正系数重设比例因子。
