电涡流趋近系统，PR6424/004 宽程探头配 CON021 转换器。

004 代码按供应商选型资料可对应宽线性或大行程配置，010 可对应短本体或特定电缆代码。系统面向较大幅值径向振动、轴向大位移和安装间隙较宽的设备。

若按宽程资料配置，可参照约 ±4 毫米线性区；具体满程、初始间隙和比例因子以原厂校准单为准。CON021 供电 -23 至 -32 伏，输出 -4 至 -20 伏，频率按所配 PR6424 范围确认，CON021 本体频率能力 0 至 20 千赫兹。

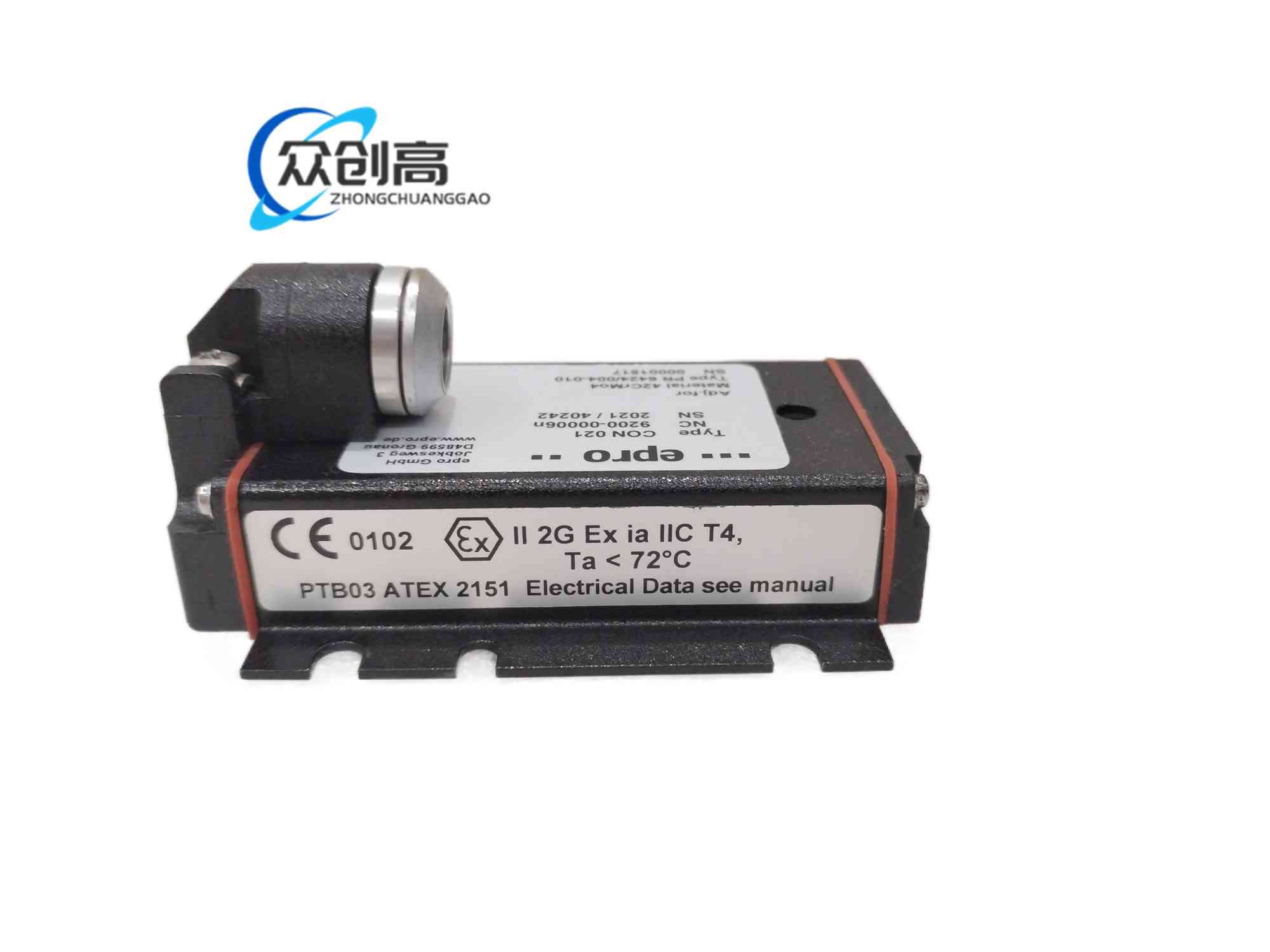

大端头宽程，适合大幅值位移和低频热膨胀类测量。非接触、无磨损。CON021 提供线性电压、自锁接头、线路诊断和工业监控系统接口。

大型轴承座大振幅径向振动、止推盘大行程轴向位移、压缩机启停大间隙变化、低速重载设备位移监测。短本体版本适合浅安装空间轴承室。

靶材 42CrMo4 或 AISI 4140，最小轴径按端头和线性范围确认。探头温度按 004/010 订单等级确认；CON021 -30 至 +100 摄氏度。宽程系统线性误差按出厂指标控制，公开宽程资料可参照不大于 ±1.5% 满程，具体以订货代码为准。

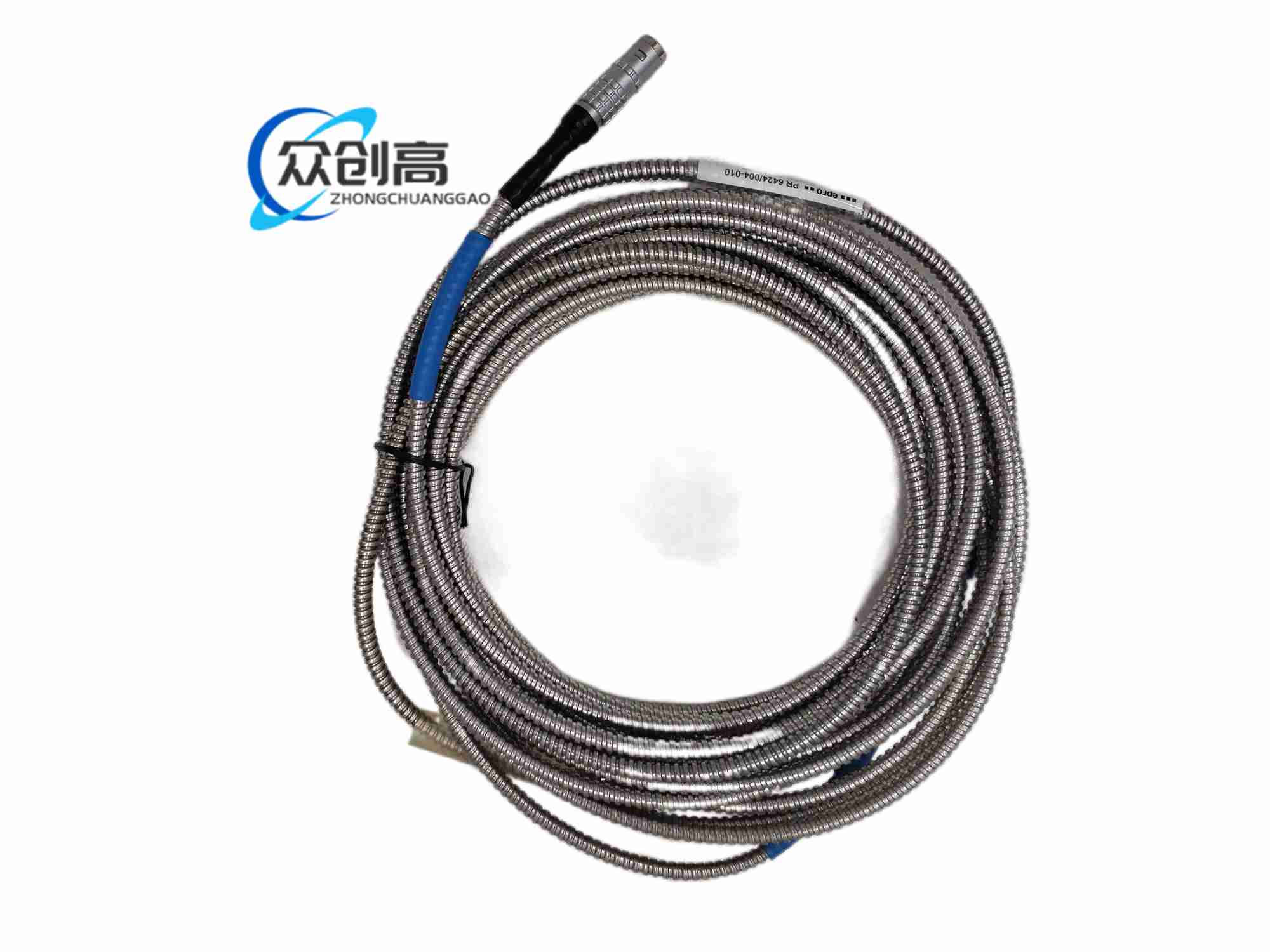

感应线圈铜线环氧封装，304 不锈钢壳体，双层屏蔽同轴电缆；CON021 铝合金类壳体与工业级电子封装。若 010 为短本体，则整体长度缩减但线圈与接头材质不变。

可配 M10×1 标准螺纹，短本体便于浅孔安装；010 若代表短壳或特定电缆，以原厂代码确定总长、扳手面、铠装与接头。CON021 独立模块，M5 螺钉安装。

探头高频场在轴面形成电涡流，间隙增大时线圈阻抗变化经CON021解调为负向线性电压。宽程版本扩大线性解调区间，使大位移仍在单一比例因子内输出。

浅孔安装时核对短本体露出长度和锁紧余量，初始间隙设在宽程中点附近而非最小间隙。CON021 固定后接自锁 LEMO，电源与输出使用规定线径。宽程系统避免因管线拉扯改变探头预设间隙。

宽程探头比例因子、初始电压和满程点均与窄程 PR6424 不同，监测系统的报警门限、零位电压和标定块必须按本型号重设。CON021 若换用其它子型或CON011，须重新做全行程线性校验。
