产品名称：VMIVME-5576-210 VME 光纤反射内存卡。

产品简介：用于 VME 系统的光纤反射内存节点卡，将各节点本地内存通过光纤网络实时同步，适合多机实时数据共享。

技术规格：板载 SRAM 可配 256 KB 至 1 MB，-210 典型 1 MB；光纤接口 ST/PC，多模 62.5 μm；传输速率约 6.2 MB/s；支持 A24/A32 地址、D16/D32 数据；带发送/接收 FIFO；支持硬件中断；单网最多 256 节点，光纤节点距离按多模配置可达数千米级。

功能特点：写本地反射内存后由硬件自动广播到其他节点，CPU 无额外通信轮询开销；中断可同步多节点任务；光纤抗电磁干扰；支持环形、星形或多点拓扑按系统布线。

应用场景：实时仿真、飞行/武器系统试验台、电力仿真、分布式数据采集、多 VME 工控站同步。

性能参数：节点 ID 通过板载跳线或开关设定，范围 0–255；中断级别与向量通过寄存器配置；SRAM 掉电不保持，关键数据由主机定期存盘。

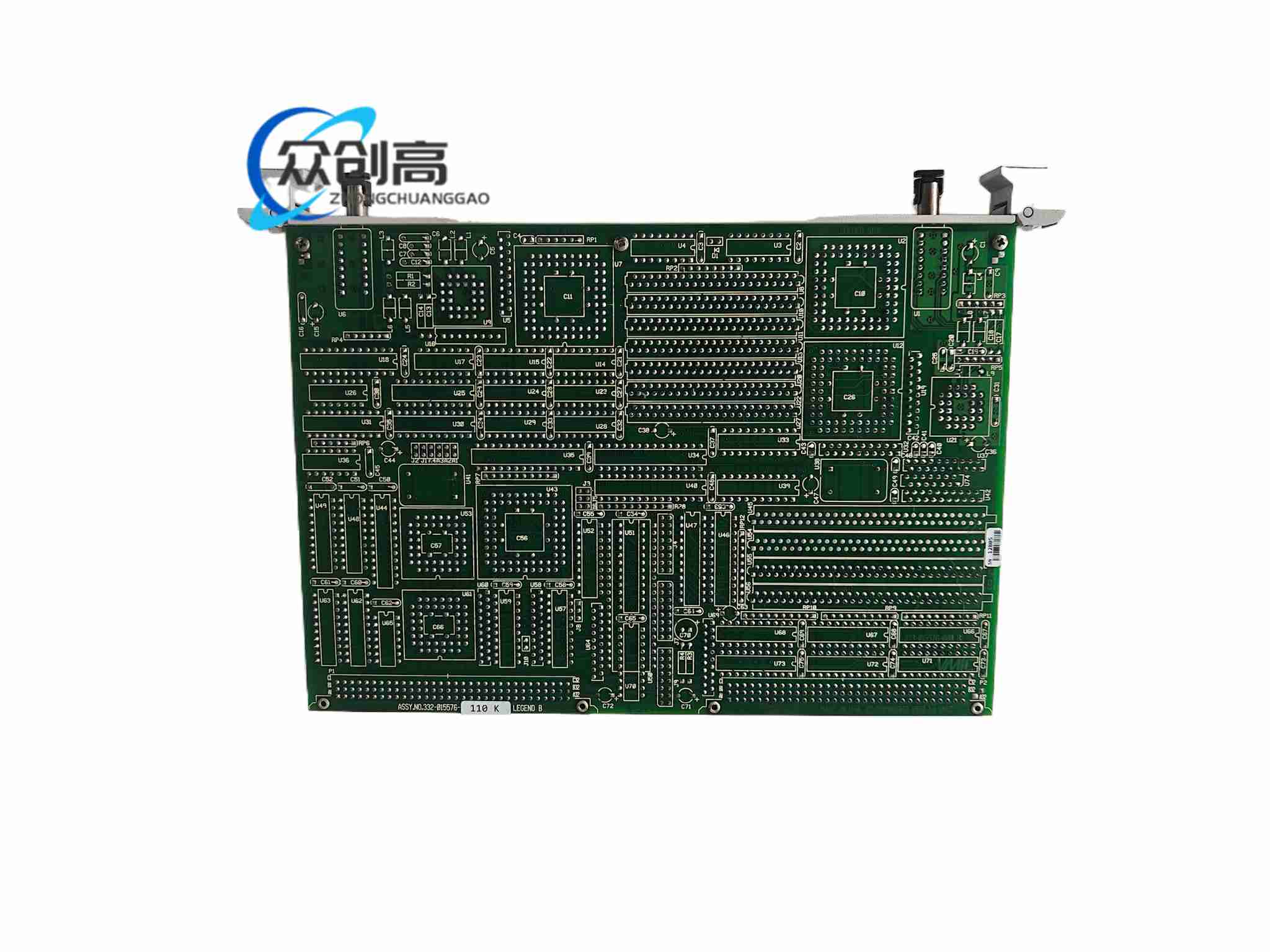

材质构成：6U VME 印制板、SRAM 芯片、光纤收发模块、VME 连接器、金属前面板。

结构特征：单槽 6U 模块，前面板两个光纤口，背板 P1/P2 接入 VME 总线；跳线区设定节点地址与内存映射。

工作原理：某节点写入反射内存特定地址，板卡将数据包经光纤发往其余节点，对方自动写入相同地址，实现“全局共享内存”；应用层像访问本地内存一样读取异地数据。

安装要求：插入兼容 VME 或 VME64 机箱；上电前设定唯一节点号；光纤 TX/RX 按拓扑交叉连接，ST 接头保持清洁。

使用注意事项：所有节点内存窗口映射必须统一，避免地址重叠；光纤弯曲半径按线缆厂家要求，防止折断；启用中断时需正确写向量与中断级，否则会造成总线异常；更换板卡后重新核对节点 ID 与固件参数。
