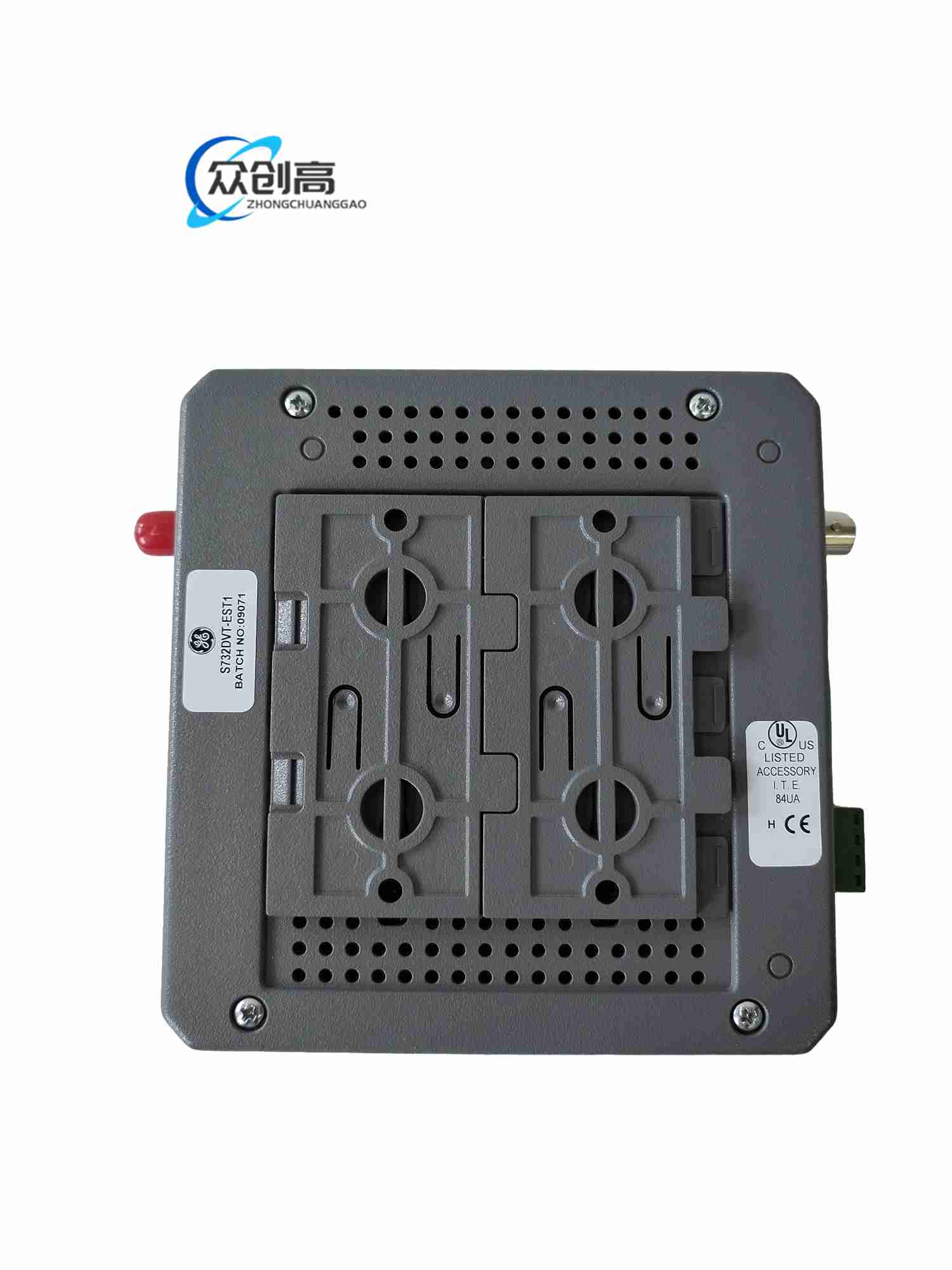

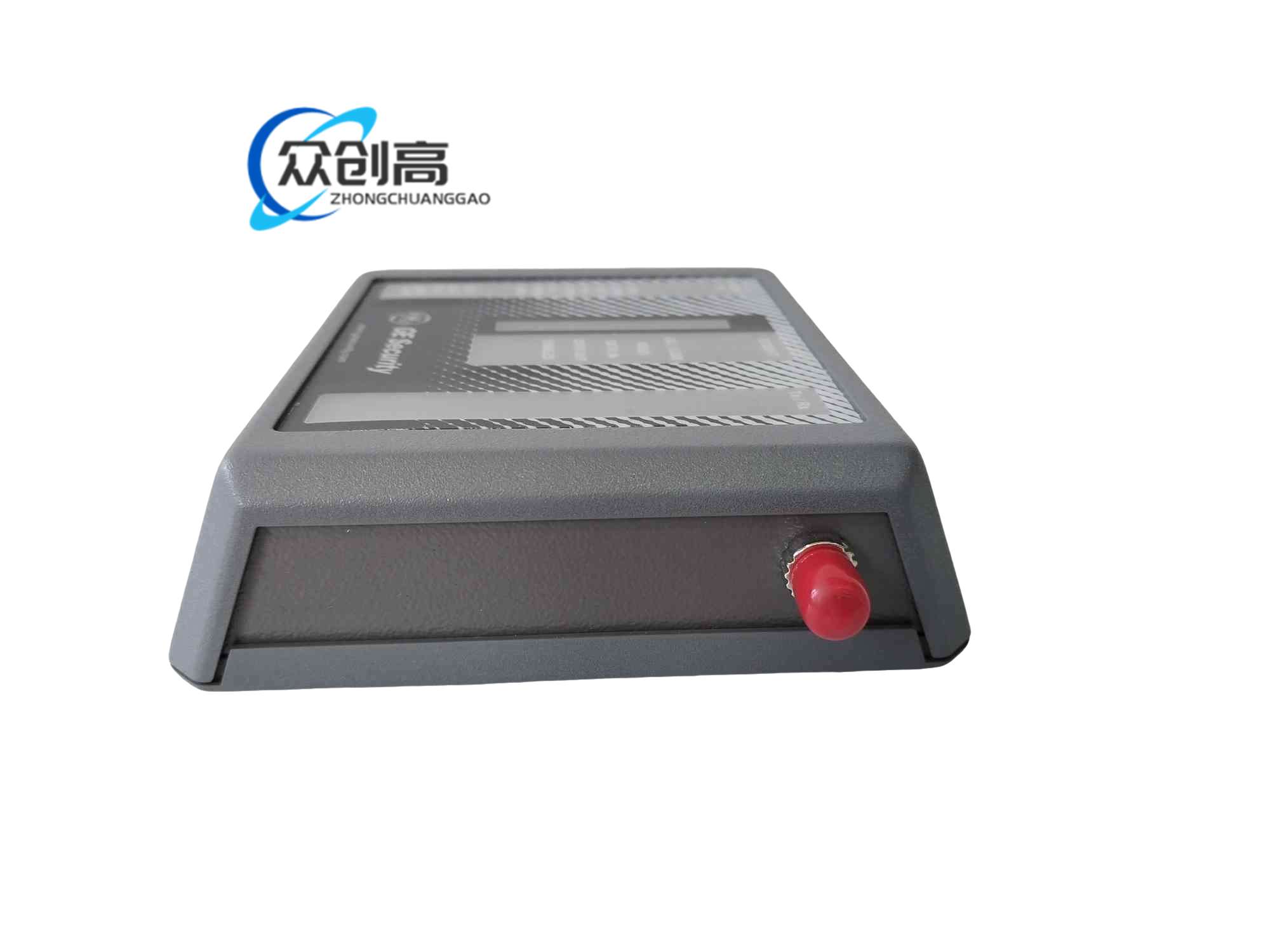

GE/Interlogix S732DVT-EST1 光纤视频与双向多协议数据传输链路，多模版本，可作发射、接收或机架卡配置。

该设备通过一根多模光纤传输一路单向视频，并同时传输双向多协议串行数据，用于工业安防、交通、电力和工厂监控中将摄像机视频与云台控制命令远距离、抗干扰送达中心机房。

视频通道：1 路视频，8 位视频处理，水平解析可达约 520 电视线。

光纤类型：多模光纤，S732 系列多模、S7732 系列单模对照选型。

光预算：常规多模约 13dB，CWDM 多模版本约 20dB，具体按子型号。

数据通道：双向 MPD 多协议数据，支持主要云台/矩阵协议，现场旋转开关或软件选格式。

信噪比：视频通道大于 55dB。

结构形态：独立模块或 19 英寸机架卡，成套含发射机、接收机及电源。

单纤综合传输：视频下行、控制信号上行共用光纤，节约缆芯。

协议转换：数据翻译功能可将输入协议转换为另一输出协议，适配不同品牌矩阵和云台。

抗地环干扰：光纤隔离长距离同轴产生的接地电位差，消除横纹干扰。

诊断完善：SMARTS 诊断、测试图发生器和状态灯便于现场判障。

工业CCTV：电厂汽轮机厂房、变电站、冶金产线远程视频监控。

交通监控：隧道、轨道、收费站摄像机光纤回传。

安防中心：园区多摄像机集中接入，云台变焦控制回传。

恶劣电磁环境：变频器室、龙门吊、轧线等强干扰区域视频传输。

视频处理精度：8 位量化，保证灰度层次和色彩还原

分辨率指标：标清模拟光端机环境约 520TVL，特定子型号资料标注更高显示指标

数据速率：按所选云台协议异步或同步串行配置

传输距离：多模按光纤带宽、光预算和摄像机波长核算，CWDM 版本可延伸

工作环境：机房机架或现场防护箱安装，温湿度按工业光端机规格确认

壳体：金属或金属加强工程塑料，机架卡为印制板加面板组件。

光器件：多模激光/LED 发射、PIN 接收，具体波长按多模型号。

电路：视频ADC/重建、数据MCU、隔离电源和防雷接口电路。

独立式：收发分体，现场摄像机端装发射、中心装接收。

机架式：插入标准19英寸笼箱，统一供电和光纤配线。

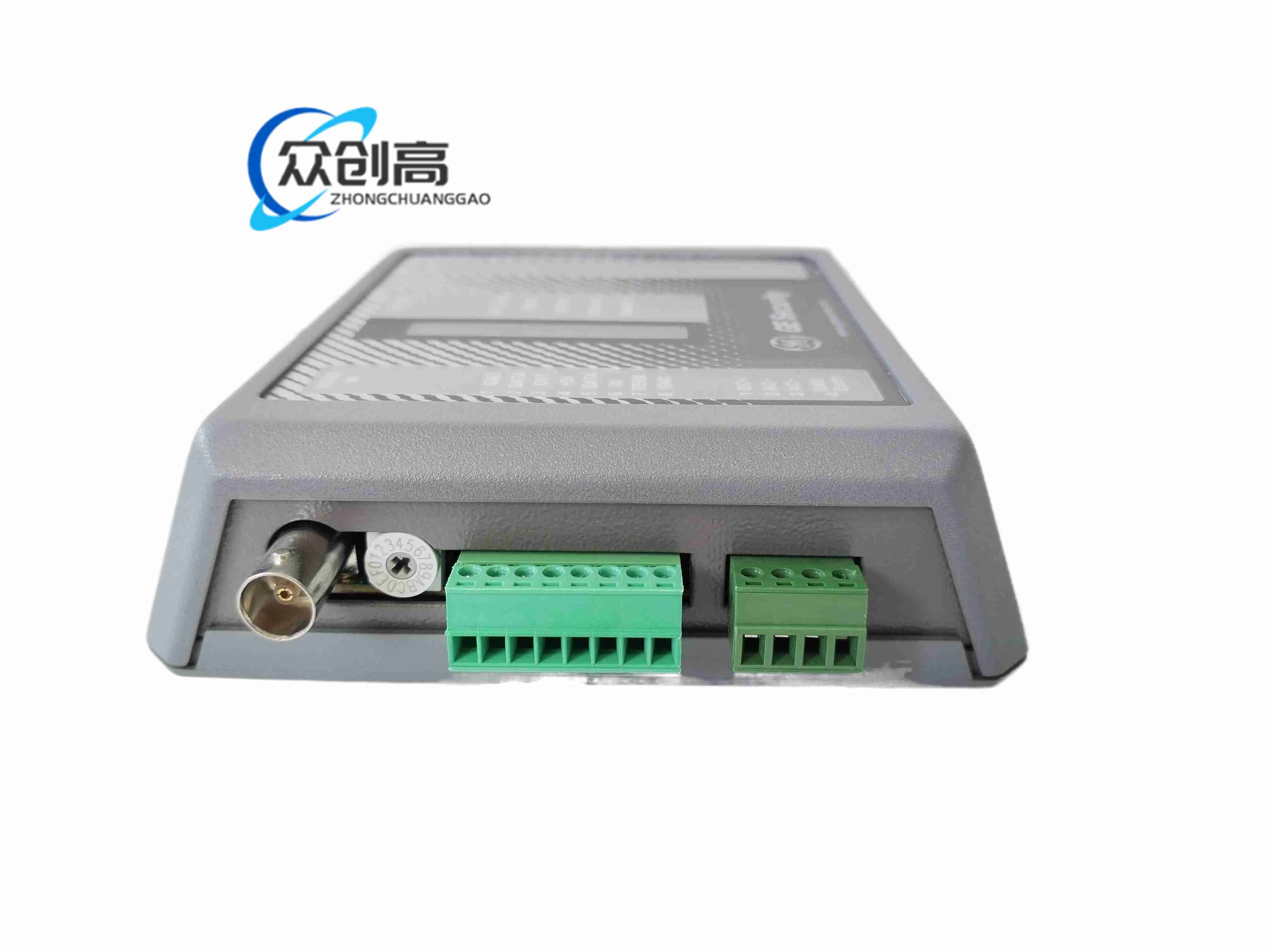

接口分区：视频BNC、数据端子、光纤SC/ST按面板分区，避免误插。

摄像机模拟视频经采样量化为数字光信号，通过多模光纤送至接收端重建为BNC视频；云台控制数据由中心发起，经同一光纤返向通道送到现场译码，驱动变焦、聚焦、预置位和辅助继电器。

光纤匹配：发射与接收同用多模，确认SC/ST、波长、核心直径一致。

数据格式：安装拨码或软件设定输入/输出协议，与矩阵、DVR、云台一致。

供电隔离：独立模块使用标配电源，机架卡确认笼箱供电不超载。

走线分离：视频同轴短段远离动力电缆，光纤弯曲半径符合厂家最小值。

收发配对：S732DVT 多模发射须配同系列多模接收，不与单模混用。

诊断优先：无图像先查光功率、BNC、供电，再查数据协议拨码。

防尘散热：机架长期运行按厂家周期清洁风扇和光口。

协议备份：更换中心设备时保留数据格式记录，避免云台失控。
