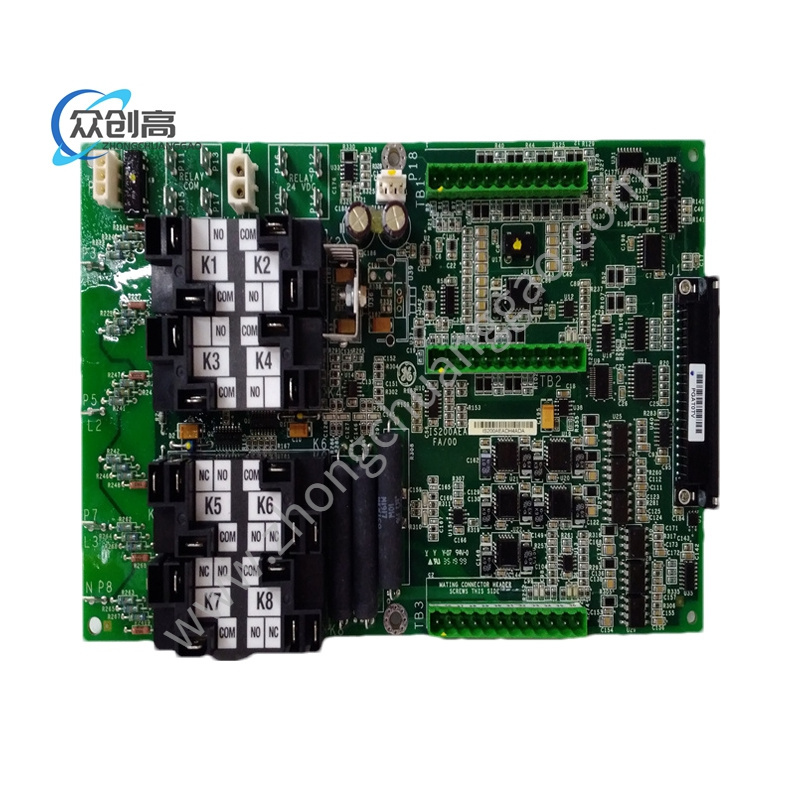

• 产品简介
  • 功能：该板可接受 20 个模拟输入，并控制 4 个模拟输出。它将输入的模拟信号转换为数字值，通过 VME 背板传输到 VCMI 板，然后再传输到控制器。对于输出，它将数字值转换为模拟电流，并通过端子板驱动到客户电路中。
• 技术规格
  • 输入输出通道：20 个模拟输入通道，4 个模拟输出通道。
  • 输出负载：支持 500 欧姆的输出负载。
  • 输出信号：4-20mA。
  • 扫描速率：200Hz。
  • 工作温度：-20℃至 + 40℃。
• 功能特点
  • 冗余支持：支持单工和三重模块化冗余（TMR）应用。在 TMR 配置中，当硬件出现故障时，故障板将从输出中移除，其余两个板继续产生正确的电流。
  • 信号转换：具备 A/D 和 D/A 转换器，可实现模拟信号与数字信号的相互转换。
  • 兼容性：与 TBAI 端子板配合使用，如 TBAIH1B 变体。
• 应用场景
  • 电力行业：主要用于电厂的燃气轮机、蒸汽轮机控制系统中，对温度、压力、流量等模拟量进行精确测量和控制，保障电厂的稳定运行。
  • 工业自动化：在制造业的生产过程控制中，可连接各种传感器和执行器，实现对生产流程的自动化控制和监测。
