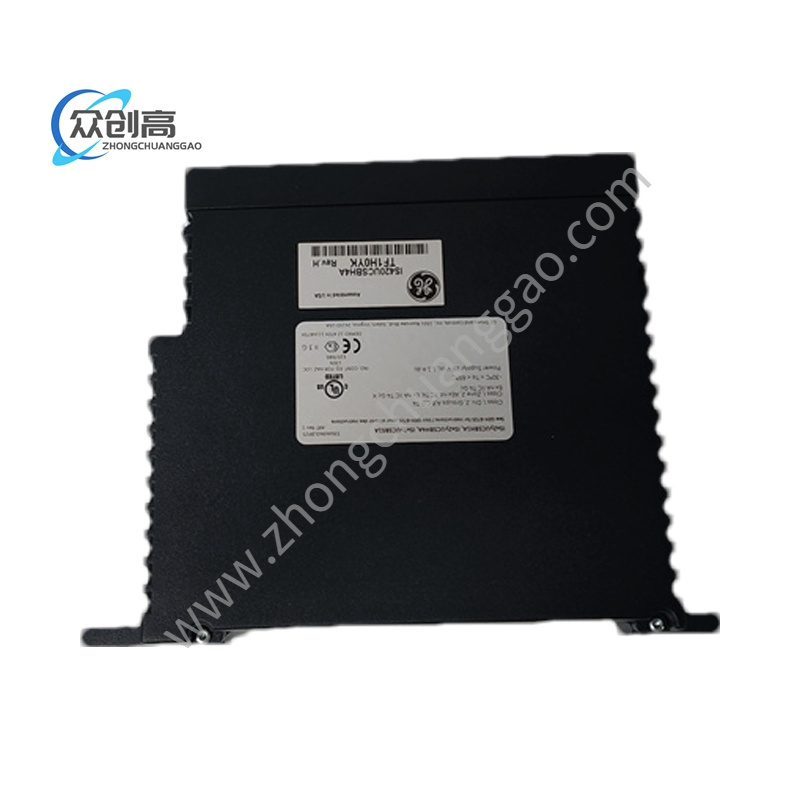

GE IS420UCSBH1A

GE IS420UCSBH1A 是 GE 公司推出的一款高性能控制器模块，主要用于 Mark VIe 系列控制系统。以下是其详细信息：

产品简介：
- 产品类型：通用伺服控制板，属于 Mark VI/Mark VIe Turbine Control System 的一部分。
- 功能概述：主要负责将主控 CPU 发来的数字指令，翻译成能驱动油动机的模拟电流信号，用于精准驱动伺服阀，实现燃料、导叶、压气机的毫秒级响应。
技术规格：
- 供电电压：+24V DC（来自背板）。
- 逻辑电源：+5V，±15V（内部稳压）。
- 输出通道数：4 路独立伺服驱动输出。
- 输出电流：±150mA 每通道。
- 信号类型：差分模拟输出（用于驱动电液伺服阀）。
- 通信接口：通过 RISC 处理器与主控单元通信（光纤或背板总线）。
- 工作温度：0°C 至 + 60°C。
- 存储温度：-40°C 至 + 85°C。
- 相对湿度：5% 至 95% RH，非冷凝。
- 安装方式：标准 19 英寸机架，插入 TCI 或 TXP 机箱背板。
- 符合标准：IEC 61010-1，CE，UL Listed。
功能特点：
- 高精度控制：采用高精度数模转换（DAC），输出信号纹波极小，确保伺服阀动作平滑，可实现精准的速度和位置控制。
- 独立运行能力：无需外部 I/O 板，具备独立的控制能力，可执行特定的控制逻辑。
- 实时同步：采用 IEEE 1588 协议，通过 R、S 和 T IONet 将 I/O 组件和控制器的时钟同步到 100 微秒以内，确保系统的高精度同步。
- 高可靠性：自带看门狗、电源监测、输出回路检测等自诊断功能，支持双机冗余架构，抗干扰能力强，MTBF（平均无故障时间）高达 10 万小时以上。
- 灵活的扩展性：可扩展多种功能模块，满足不同应用需求，且有多种安装方式，满足不同安装需求。
应用场景：
- 能源生产：用于控制燃气发电机组的运行，如发电厂、燃气轮机发电站等能源生产设施中，可控制涡轮机的转速、扭矩、功率等参数，以及发电机的电压、频率、有功功率等参数。
- 工业自动化：可集成到自动化系统中，协调和监控整个生产过程，实现对工业过程的温度、压力、流量等参数的控制，广泛应用于石油化工、水处理、冶金和矿山等领域。
