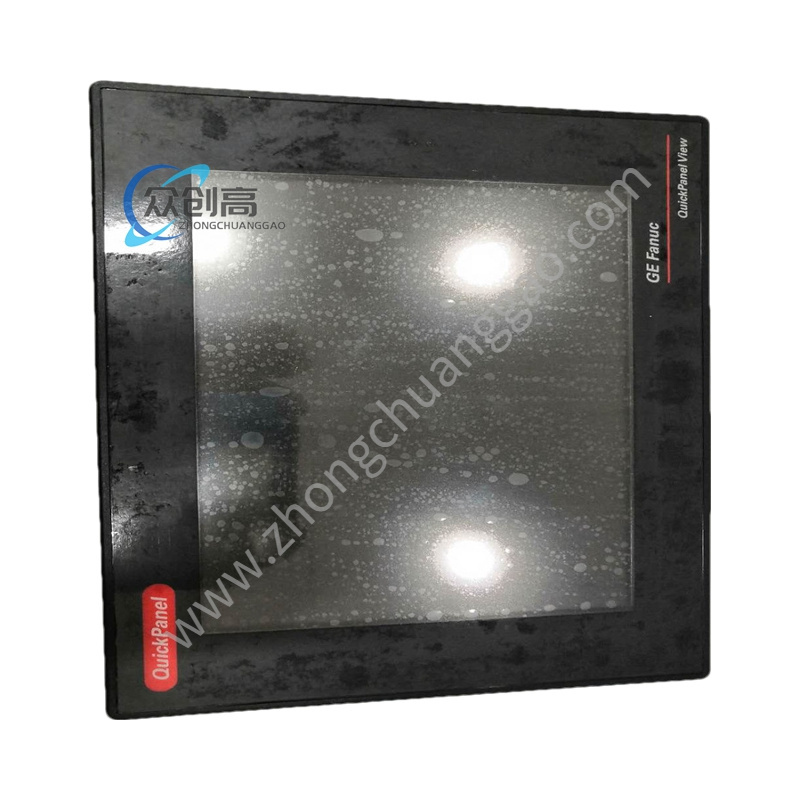

GE IC754VBI12CTD 是美国通用电气（GE）公司推出的工业人机界面（HMI）设备，属于 QuickPanel 系列。该产品采用 12 英寸彩色薄膜晶体管（TFT）显示屏，支持高分辨率图形显示与触摸操作，适用于工业自动化场景中的设备监控、数据采集与过程控制。其预装 Windows CE 嵌入式操作系统，提供标准化 Windows 命令与功能，兼容 Proficy Machine Edition 编程软件，支持历史数据记录与 Visual Basic 脚本开发。

技术规格

• 显示特性：
  • 尺寸：12 英寸 TFT LCD
  • 分辨率：800×600（SVGA）
  • 色彩：65536 色显示，亮度 300cd/m²，对比度 500:1，支持 LED 背光
• 触摸屏：
  • 类型：模拟电阻式触摸屏
  • 操作：支持手套操作与触控笔输入
• 处理器与内存：
  • 处理器：ARM Cortex-A8，主频 800MHz
  • 内存：256MB RAM，512MB Flash 存储（支持扩展）
• 操作系统：Windows CE 6.0（兼容 GE Proficy 软件）
• 通信接口：
  • 以太网：1×10/100Mbps 接口
  • 串口：2×RS-232、1×RS-485
  • USB：1×USB 2.0（Host/Device）
• 电源需求：24VDC±10%，功耗 ≤25W
• 防护等级：IP65（前面板），NEMA 4/4X（防尘、防水、防腐蚀）
• 环境适应性：
  • 工作温度：-20℃至 +60℃（存储温度 -30℃至 +70℃）
  • 湿度：5%-95% 相对湿度（无凝露）
  • 抗冲击与振动：IK07（10J 冲击能量），符合 IEC 60068-2-6 标准（5-500Hz，2G）
• 物理特性：
  • 外形尺寸：305mm×235mm×68mm
  • 重量：3kg
  • 安装方式：面板嵌入式安装（开孔尺寸 298mm×228mm）
• 认证标准：CE、UL、cUL、ATEX（可选防爆认证）

功能特点

• 高分辨率可视化：
  • 12 英寸彩色 TFT 显示屏支持动态图形与彩色编码动画，实时展示过程数据与设备状态，提升信息可读性。
• 多协议通信支持：
  • 集成以太网、RS-232、RS-485 及 USB 接口，兼容 Modbus TCP/IP、Modbus RTU 等协议，可无缝连接 PLC、传感器与上位系统。
• 灵活编程与配置：
  • 通过 GE Proficy Machine Edition 软件实现界面定制与逻辑编程，支持多语言切换与动态变量绑定，适应跨国工厂本地化需求。
• 实时监控与报警：
  • 提供趋势曲线、报警管理与配方管理功能，支持历史数据记录与 PDF 报表生成，助力故障诊断与生产优化。
• 坚固耐用设计：
  • IP65 防护等级与宽温工作范围（-20℃至 +60℃），适应恶劣工业环境，减少维护成本。

应用场景

• 制造业：
  • 控制灌装机、贴标机等设备参数，减少人工干预，提升生产效率（如每小时产能提高 20%）。
• 过程控制：
  • 监控反应釜温度、压力与液位，支持报警阈值设置，实现化工、制药等行业的安全生产。
• 能源管理：
  • 采集电压、电流与功率因数数据，生成能耗报表，优化电力使用效率。
• 水处理系统：
  • 显示水泵状态、流量与水质信息，支持远程启停控制，集成至 SCADA 系统实现集中管理。
• 重型机械：
  • 控制起重机运行参数，防止超载（如限重报警与急停功能），提升设备安全性。
• 矿山与冶金：
  • 适应高温、高粉尘环境，驱动破碎机、球磨机的 HMI 界面，支持防爆认证需求。
