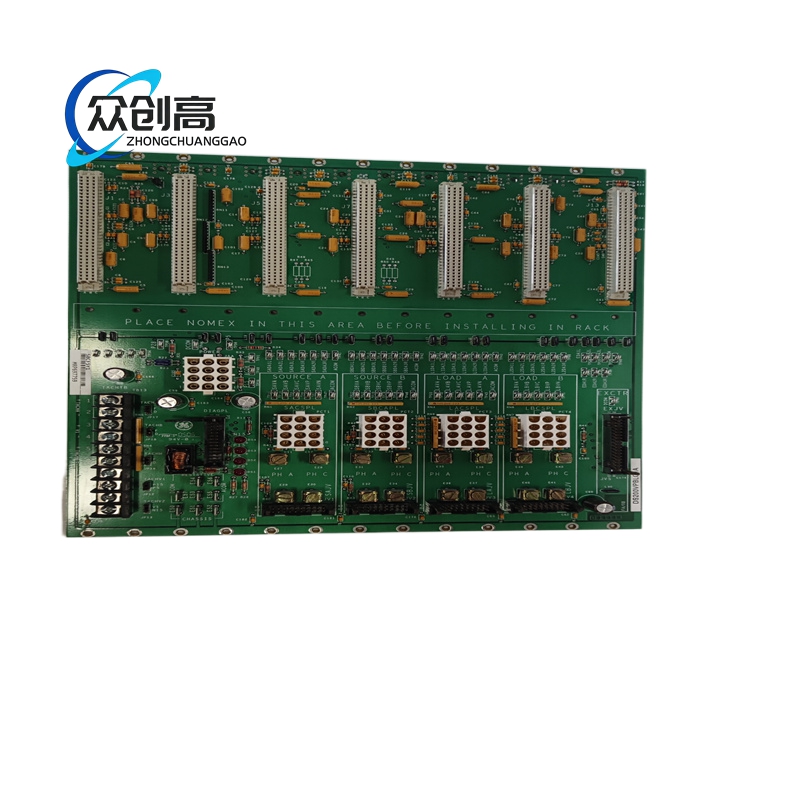

产品名称： GE DS200TCQAG2BHF Mark V/VI Speedtronic双通道热电偶输入模块

产品简介： GE Vernova（原GE Power）生产的Mark V/VI燃气轮机及蒸汽轮机控制系统专用I/O模块，型号TCQAG为双通道热电偶输入模块，用于采集现场温度信号并传输至控制器进行调节与保护。

型号系列： GE Mark V / Mark VIe Speedtronic控制系统I/O模块（DS200系列）

技术规格：

• 模块型号：DS200TCQAG2BHF
• 模块类型：双通道热电偶输入（2-Channel Thermocouple Input）
• 热电偶类型支持：J、K、T、E、N、R、S、B型（可软件配置）
• 输入范围：-200°C至+1800°C（取决于热电偶类型）
• 分辨率：0.1°C
• 精度：±0.5%满量程 ±1°C
• 冷端补偿：内置自动冷端补偿（CJC），精度±1°C
• 通道隔离：通道间隔离电压1500V DC
• 扫描速率：每通道100ms（典型值）
• 供电电压：+5V DC（由机架背板供电）
• 功耗：小于2W
• 安装方式：插入Mark V/VI I/O机架插槽
• 通信协议：Genius Bus / Ethernet（Mark VIe）
• 符合标准：IEEE 1547、IEC 61508 SIL2（部分配置可达SIL3）

功能特点：

• 双通道独立采集：两路热电偶信号独立转换，互不干扰
• 断线检测：自动检测热电偶断线并输出故障信号
• 超温/欠温报警：可编程高低限报警值，触发紧急停机或告警
• 信号滤波：内置数字滤波，消除现场电磁干扰
• 自诊断：上电自检、运行期在线诊断，故障代码自动上报至控制器
• LED状态指示：每通道配置Power、Fault、Signal三色LED

材质构成： 模块PCB为多层FR-4板（6层），表面涂覆三防漆（防潮、防盐雾、防霉），连接器为Molex高可靠性镀金连接器，外壳为镀锌钢板+粉末喷涂

结构特征：

• 外形尺寸：约25mm × 160mm × 120mm（标准DS200模块尺寸）
• 重量：约0.3kg
• 前面板：16针接线端子排，每通道8针（含冷端补偿）
• 安装：垂直插入I/O机架，螺丝固定

工作原理： 热电偶产生的毫伏级电压信号经模块内高精度24位A/D转换器采样，CPU根据所选热电偶类型查表进行冷端补偿和线性化转换，将毫伏值转换为工程温度值，通过Genius Bus/Ethernet总线上传至Mark V/VI控制器。控制器根据温度值执行燃气轮机燃烧调节、蒸汽轮机温度保护等逻辑

优势亮点：

• GE原厂Mark V/VI模块，与控制系统无缝集成
• SIL2/SIL3安全等级，满足燃气轮机安全仪表系统要求
• 支持全部8种标准热电偶类型，一板通用

适用行业： 燃气轮机发电、蒸汽轮机发电、联合循环电厂、工业驱动燃气轮机、石油天然气压缩机站

安装要求：

• 安装于Mark V/VI控制柜I/O机架内，须与控制器同柜部署
• 热电偶信号线须使用与热电偶类型匹配的补偿导线
• 信号线须采用屏蔽双绞线，屏蔽层单端接地于控制柜侧
• 接线端子扭矩：0.5-0.7N·m
• 模块插槽须确保完全插入并锁定
