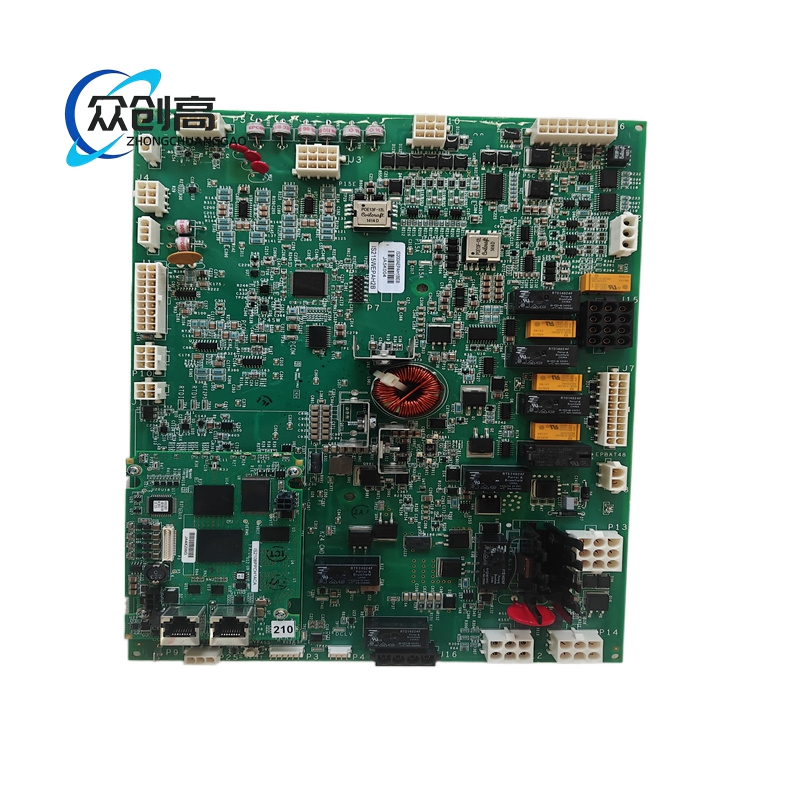

产品名称： GE Multilin DG3820数字式发电机保护继电器

产品简介：
DS3820NGDB1B是GE Multilin（现GE Vernova）DG3820系列数字式发电机综合保护继电器，专用于大型发电机的全面保护，集成了差动、过流、过压、欠压、逆功率、失磁等多种保护功能。

型号系列： DG3820 / Multilin系列 / D400系列

技术规格：

• 保护功能：发电机差动保护（87G）、定子过流（51/50）、转子接地（64）、过电压（59）、欠电压（27）、逆功率（32）、失磁（40）、过频率（81O）、欠频率（81U）、负序过流（46）、启停机保护等
• 输入通道：8路二进制输入 + 4路模拟量输入（4-20mA或0-5V）
• 输出触点：4组输出继电器（每组2常开+2常开/1常闭可选）
• 精度：电流测量±0.5%；电压测量±0.5%
• 通信接口：RS-485 Modbus RTU / RS-232 / 光纤（可选）
• 电源电压：85-265V AC/DC通用
• 功耗：小于5VA
• 工作温度范围：-20°C 至 +70°C
• 防护等级：IP51（前面板）
• 安装方式：面板嵌入式安装，开孔尺寸138mm × 138mm

功能特点：

• 集成12种以上发电机保护功能，减少继电器数量
• 具备故障录波功能，记录故障前后波形数据
• 支持事件顺序记录（SOE），时间分辨率1ms
• 可编程逻辑功能，支持自定义保护方案
• 前面板液晶显示屏，支持中文/英文菜单
• 支持远程通信与SCADA系统集成

材质构成：

• 外壳：阻燃ABS工程塑料，IP51防护
• 面板：防刮擦聚碳酸酯透明窗
• 接线端子：镀锡铜合金，UL认证
• 内部电路板：FR-4，三防涂覆处理

结构特征：

• 方形嵌入式安装，138mm × 138mm开孔
• 前面板4行20字符液晶显示屏
• 4个编程按键（上下左右+确认）
• 底部接线端子排，支持导线截面1.5-4mm²

工作原理：
继电器通过CT（电流互感器）和PT（电压互感器）采集发电机电流电压信号，经内部A/D转换后由DSP处理器进行保护算法运算。当任一保护条件满足且延时到达时，驱动输出继电器动作，跳开发电机断路器。同时记录故障数据并通过通信接口上传。

优势亮点：

• 一台设备替代多台传统继电器，降低成本与占地
• 12种保护功能集成，配置灵活
• 故障录波与SOE功能，便于事故分析
• 通用电源设计，安装简便

适用行业：
火力发电、水力发电、燃气轮机发电、工业自备电厂

安装要求：

• 面板开孔尺寸138mm × 138mm，安装深度不小于80mm
• CT二次侧接地需可靠，单点接地
• 通信线使用屏蔽双绞线，最长1200m（RS-485）
• 电源输入需接入UPS或稳压电源
