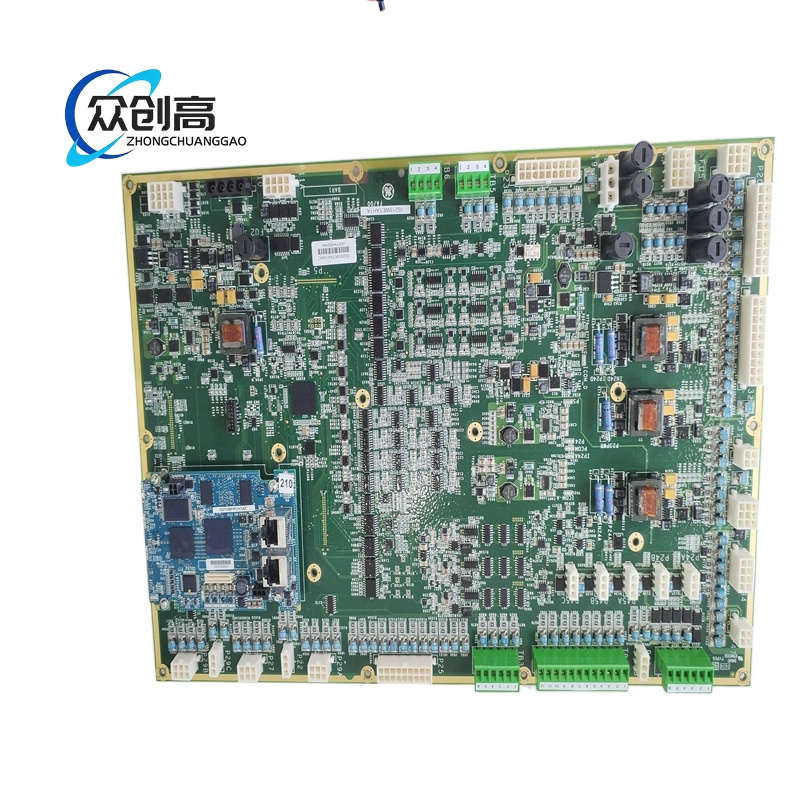

产品名称： GE Mark VIe 电压/电流输入模块（Voltage/Current Input Module）

产品简介：
GE IS215VCVEH2AF是GE公司Mark VIe控制系统中的多功能模拟量输入模块，属于IS215系列。该模块可同时采集电压信号（0-10V、±10V）和电流信号（4-20mA、0-20mA），支持通道灵活配置，是过程控制中采集多种类型传感器信号的通用型高精度模块。

型号系列： GE Mark VIe，IS215系列I/O模块

技术规格：

• 通道数量： 8通道模拟输入（可混合配置电压/电流通道）
• 输入信号类型（可配置）：
  • 电压输入：0-10 V DC / ±10 V DC / 0-5 V DC / 1-5 V DC
  • 电流输入：4-20 mA / 0-20 mA
• 分辨率： 16位 A/D 转换器
• 采样周期： 250 ms（4 Hz，全通道同步）
• 精度： ±0.1% FS（满量程）
• 输入阻抗：
  • 电压输入：≥ 1 MΩ（典型值 10 MΩ）
  • 电流输入：250 Ω（内部精密电阻）
• 通道间隔离： 250 V DC
• 通道对地隔离： 500 V DC
• 共模抑制比（CMRR）： ≥ 100 dB（50/60 Hz）
• 供电电压： +5 V DC（背板供电）
• 通信接口： 以太网（100 Mbps），SRTP协议
• 工作温度范围： 0°C 至 60°C
• 功耗： ≤ 5 W

功能特点：

• 8通道灵活配置，同一模块可同时接入电压和电流信号
• 全通道250ms同步采样，消除通道间时间差
• 支持断线检测、超量程检测、传感器故障报警
• 内部数字滤波，可选50Hz/60Hz陷波器
• 以太网通信，支持远程诊断与配置
• 具备通道级回路监测功能

性能参数：

材质构成：

• 电路板：FR-4多层PCB（≥4层），三防漆涂覆
• A/D转换器：16位Σ-Δ型ADC
• 接插件：镀金铜合金针座
• 外壳：铝合金挤压型材，阳极氧化
• 前面板：阻燃ABS塑料
• 精密电阻：金属膜电阻，精度±0.1%，温度系数≤25 ppm/°C

结构特征：

• 标准单槽宽度Mark VIe模块
• 前面板8组LED指示灯 + 标签位
• 顶部8组接线端子（每通道2端子）
• 后面板以太网接口 + 背板总线连接器
• DIN导轨安装

工作原理：
现场传感器输出电压或电流信号，经屏蔽电缆送入模块。电压信号直接经高阻抗缓冲放大器送入A/D转换器；电流信号通过内部250Ω精密电阻转换为1-5V电压后送入A/D转换器。16位Σ-Δ型A/D在250ms采样窗口内完成8通道同步转换，数字数据经以太网SRTP协议传送至CPU。

优势亮点：

• 电压/电流混合输入，一台模块替代多台专用模块
• ±0.1% FS高精度，满足过程控制要求
• 全通道同步采样，数据一致性好
• 以太网通信，布线简单，支持远程维护
• 灵活的通道配置，适应多种工程需求

适用行业：

• 火力发电（汽轮机组辅助参数监测）
• 燃气轮机（排气温度、振动等）
• 石油化工（过程变量采集）
• 水处理（水质参数监测）
• 造纸/纺织（过程控制）

安装要求：

• 安装于Mark VIe标准机架内
• 电压信号使用双绞屏蔽电缆，电流信号同样使用屏蔽电缆
• 屏蔽层在控制柜端单端接地
• 电缆与动力电缆间距≥200 mm
• 模块上电前确认背板供电正常

使用注意事项：

• 电压输入端严禁施加超过±12V的信号，否则将损坏A/D输入级
• 电流输入模式下严禁输入端开路，否则250Ω电阻上将产生高压
• 通道配置须在系统组态时正确设置，与实际接线一致
• 定期执行模块自检，验证各通道精度
