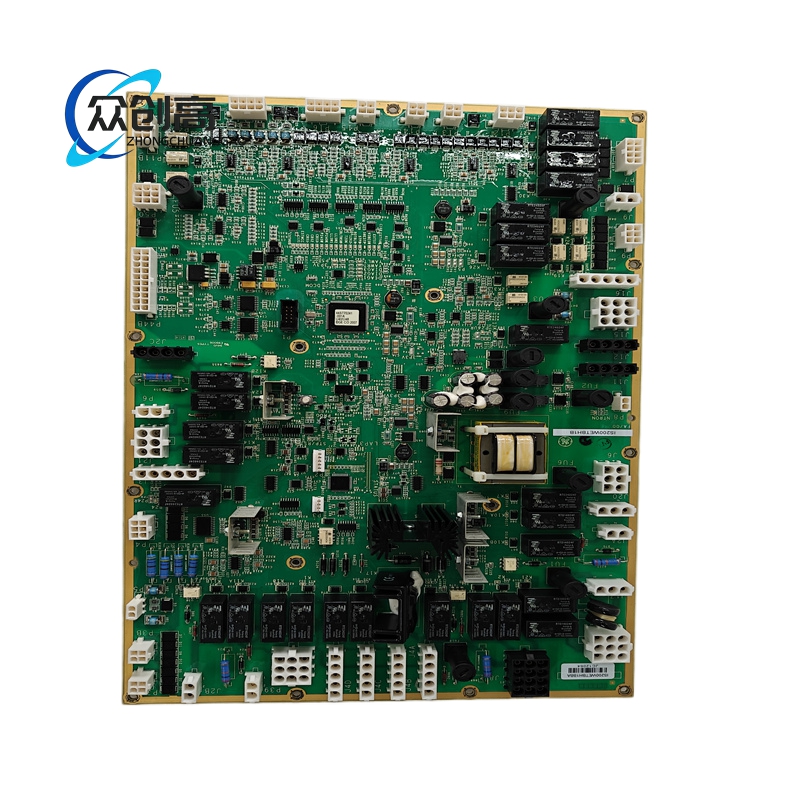

产品名称： GE Mark V/VI 数字信号处理器通道模块（DSPCH）

产品简介：
该模块为 GE Speedtronic Mark V/VI 燃气轮机及发电机控制系统专用 16 通道数字信号处理器（DSP）通道模块，用于采集和处理现场模拟量与数字量信号，是 Mark V 控制系统核心 I/O 处理组件之一。

型号系列： GE Speedtronic Mark V / Mark VI 系列

技术规格：

• 通道数量：16 通道
• 通道类型：模拟输入（4-20mA）/ 数字输入 / 数字输出（可配置）
• 模拟输入分辨率：16 位 A/D 转换
• 采样速率：每通道 10ms（典型值）
• 输入信号范围：4-20mA / 0-20mA / 0-10V（可编程）
• 数字输入：24VDC，干接点或湿接点
• 数字输出：24VDC，继电器或晶体管输出
• 工作电压：+5V DC（总线供电）
• 功耗：≤ 5W
• 工作温度：0°C 至 +60°C
• 存储温度：-40°C 至 +85°C
• 抗振动：符合 IEC 60068-2-6 标准
• 抗冲击：符合 IEC 60068-2-27 标准

功能特点：

• 支持 16 通道独立配置，每通道可单独设置为 AI/DI/DO
• 内置 数字滤波功能，消除信号噪声干扰
• 支持 信号线性化与工程量转换（如温度、压力、流量等）
• 具备 断线检测（Wire-break Detection） 功能
• 支持 冗余配置（与另一 DSPCH 模块配对实现双重化）
• 通信接口：Genius Bus / Series One 总线，与 Mark V/VI 控制器实时通信
• 模块前面板配备 状态 LED 指示灯，显示通道运行/故障状态

材质构成：

• PCB 板：FR-4 玻璃纤维环氧树脂板，多层设计
• 外壳：镀锌钢板屏蔽外壳
• 连接器：军规级连接器，镀金触点
• 散热：自然散热 + 导热垫

结构特征：

• 标准 VME/VME64 兼容板卡尺寸（Mark V）或 PMC 模块尺寸（Mark VI）
• 前面板配备 16 个通道状态 LED 指示灯 + 总线通信 LED + 故障 LED
• 背板连接器：高密度针式连接器，支持热插拔
• 模块厚度：标准 3U/6U 高度

工作原理：
现场传感器信号经输入调理电路（滤波、隔离、放大）后送入 16 位 A/D 转换器进行数字化采样，DSP 处理器对数字信号执行工程量转换、线性化补偿、报警判断等处理，处理结果通过 Genius Bus/Series One 总线上传至 Mark V/VI 控制器 CPU，同时控制器下发的控制指令经 D/A 转换或数字输出驱动执行机构。

优势亮点：

• 16 通道高密度集成，减少机柜占用空间
• 16 位高精度 A/D 转换，测量精度优异
• 全面断线检测，提升系统可靠性与可维护性
• 支持冗余配置，满足关键工艺安全要求
• 广泛应用于全球燃气轮机电站，经过长期运行验证

适用行业：
燃气轮机发电、联合循环电厂、石油天然气压缩机站、工业驱动系统

安装要求：

• 安装于 Mark V/VI 控制系统 I/O 机架指定槽位
• 确保机架 接地电阻 ≤ 1Ω
• 前面板连接器与背板连接器须 完全插紧，锁定卡扣到位
• 模块间间距保持 ≥ 1 个槽位 以利散热
• 现场接线须使用 屏蔽电缆，屏蔽层单端接地

使用注意事项：

• 严禁带电插拔模块，必须在 系统停机并断电后 操作
• 模拟输入信号 不得超过 30mA，否则将损坏输入电路
• 数字输入电压 不得超过 30VDC
• 定期检查前面板 LED 状态，异常时及时排查通道或模块故障
• 备用模块应存放于 防静电包装 中，湿度控制在 40%-60%
