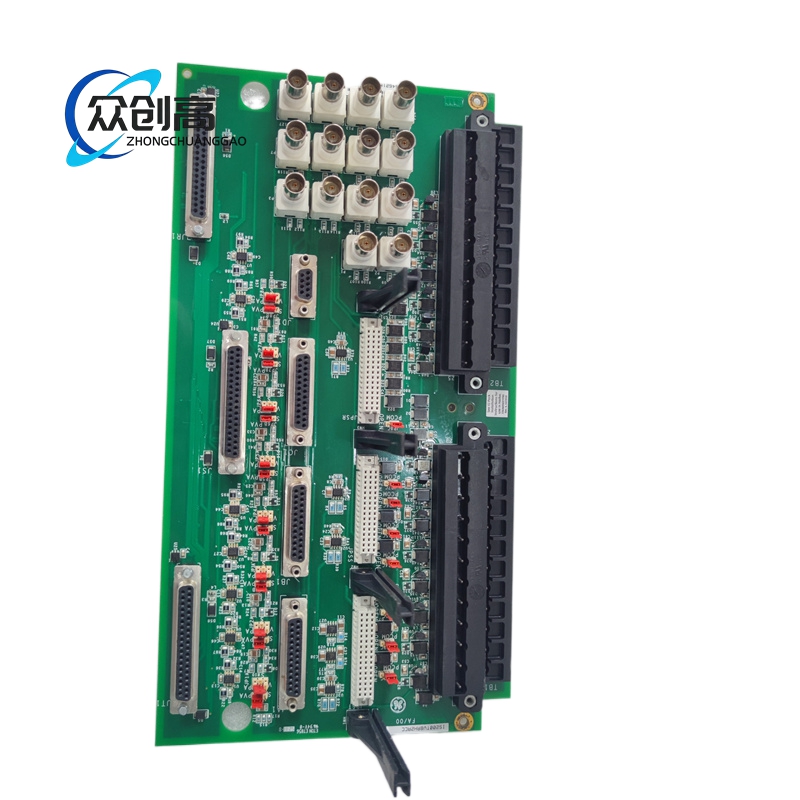

产品名称： GE Mark V/VI 4 通道模拟输入模块（NADA）

产品简介：
该模块为 GE Speedtronic Mark V / Mark VI 燃气轮机及发电机控制系统专用 4 通道模拟量输入模块，用于采集现场 4-20mA 或 0-10V 模拟信号（如温度、压力、流量、振动等），是 Mark V/VI 控制系统核心 I/O 处理组件之一。

型号系列： GE Speedtronic Mark V / Mark VI 系列

技术规格：

• 通道数量：4 通道
• 输入信号类型：4-20mA / 0-20mA / 0-10V（可编程配置）
• 模拟输入分辨率：16 位 A/D 转换
• 采样速率：每通道 10ms（典型值）
• 输入阻抗：250Ω（4-20mA 模式）/ 10kΩ（0-10V 模式）
• 精度：± 0.1% FS（满量程）
• 共模抑制比（CMRR）：≥ 80dB
• 工作电压：+5V DC（总线供电）
• 功耗：≤ 2W
• 工作温度：0°C 至 +60°C
• 存储温度：-40°C 至 +85°C
• 通信接口：Genius Bus（Mark V）/ Series One 总线（Mark VI）
• 抗振动：符合 IEC 60068-2-6 标准，5g RMS

功能特点：

• 4 通道独立模拟输入，每通道可单独配置信号类型与量程
• 内置 数字滤波功能（可编程截止频率），消除信号噪声干扰
• 支持 信号线性化与工程量转换（如将 4-20mA 转换为温度 °C、压力 psi 等）
• 具备 断线检测（Wire-break Detection） 功能，断线时自动报警
• 支持 通道冗余配置（与另一 NADA 模块配对）
• 前面板配备 4 组通道状态 LED + 总线通信 LED + 故障 LED
• 支持 冷端补偿（Cold Junction Compensation） 用于热电偶信号采集（需配合专用接线）

材质构成：

• PCB 板：FR-4 玻璃纤维环氧树脂板，4 层设计
• 外壳：镀锌钢板电磁屏蔽外壳
• 连接器：军规级高密度针式连接器，镀金触点
• 隔离：通道间 ≥ 1500VDC 电气隔离，输入与总线间 ≥ 2500VDC 隔离
• 散热：自然散热 + 导热垫

结构特征：

• 标准 Mark V I/O 机架模块尺寸（PMC 板卡） 或 Mark VI 模块尺寸
• 前面板：4 组双色 LED（红/绿）+ 总线 LED + 故障 LED
• 背板：高密度针式连接器，支持热插拔
• 模块厚度：标准 3U 高度
• 前端设 可拆卸接线端子排，支持螺钉压接

工作原理：
现场传感器（如压力变送器、温度变送器）输出的 4-20mA 或 0-10V 信号经输入调理电路（滤波、隔离、放大）后送入 16 位 A/D 转换器进行数字化采样，DSP 处理器对数字信号执行工程量转换、线性化补偿、报警判断等处理，处理结果通过 Genius Bus / Series One 总线上传至 Mark V/VI 控制器 CPU，同时控制器下发的控制指令可通过模块输出至执行机构。

优势亮点：

• 4 通道高精度 16 位 A/D 转换，测量精度 ± 0.1% FS
• 全面断线检测，提升系统可靠性与可维护性
• 通道间电气隔离，防止故障扩散
• 支持冗余配置，满足关键工艺安全要求
• 广泛应用于全球燃气轮机电站，经过长期运行验证

适用行业：
燃气轮机发电、联合循环电厂、石油天然气压缩机站、工业驱动系统、水电厂

安装要求：

• 安装于 Mark V/VI 控制系统 I/O 机架指定槽位
• 确保机架 接地电阻 ≤ 1Ω
• 前面板连接器与背板连接器须 完全插紧，锁定卡扣到位
• 模块间间距保持 ≥ 1 个槽位 以利散热
• 现场接线须使用 屏蔽电缆，屏蔽层单端接地（在控制柜端接地）
• 4-20mA 信号线须使用 双绞屏蔽线

使用注意事项：

• 严禁带电插拔模块，必须在 系统停机并断电后 操作
• 模拟输入信号 不得超过 25mA，否则将损坏输入电路
• 0-10V 输入电压 不得超过 12V DC
• 定期检查前面板 LED 状态，异常时及时排查通道或模块故障
• 备用模块应存放于 防静电包装 中，湿度控制在 40%-60%
• 热电偶信号须使用 专用补偿导线，不可直接用铜导线替代
