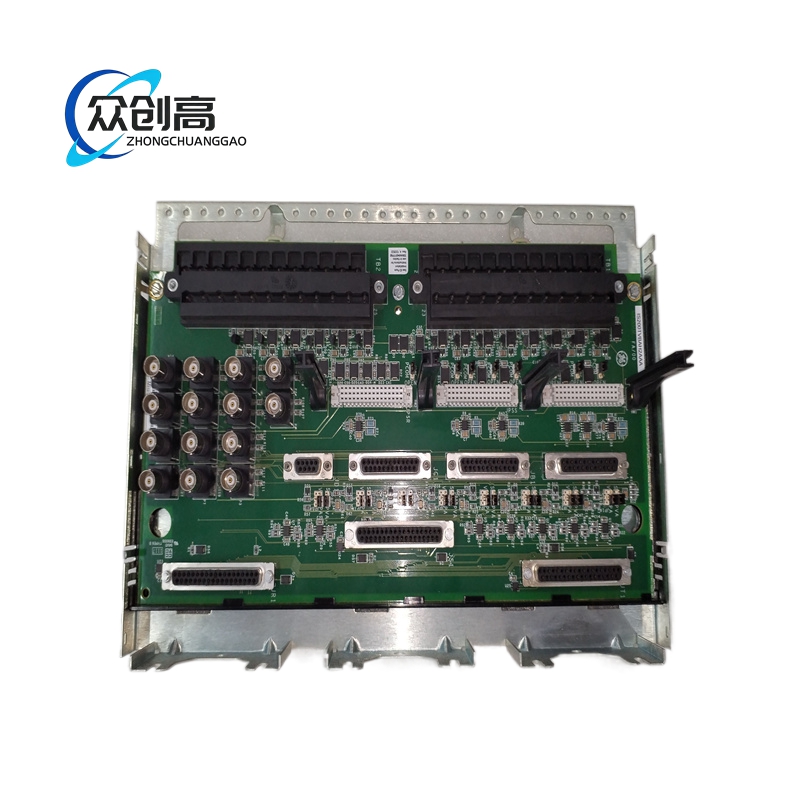

产品名称： GE Mark V/VI 16 通道数字信号处理器模块（PDPA）

产品简介：
该模块为 GE Speedtronic Mark V / Mark VI 燃气轮机及发电机控制系统专用 16 通道数字信号处理器（DSP）模块，用于采集和处理现场数字量输入/输出信号，支持逻辑运算、定时控制与事件记录，是 Mark V/VI 控制系统核心智能 I/O 处理组件之一。

型号系列： GE Speedtronic Mark V / Mark VI 系列

技术规格：

• 通道数量：16 通道
• 通道类型：数字输入（DI）/ 数字输出（DO），可编程配置
• 数字输入：24VDC，干接点或湿接点
• 数字输出：24VDC，继电器输出（干接点）
• 输入信号电平：TTL（0-5V）/ 24VDC（干接点/湿接点）
• 输入阻抗：1kΩ（TTL）/ 10kΩ（24VDC）
• 输出触点容量：5A @ 250VAC / 5A @ 30VDC
• 工作电压：+5V DC（总线供电）
• 功耗：≤ 4W
• 工作温度：0°C 至 +60°C
• 存储温度：-40°C 至 +85°C
• 通信接口：Genius Bus（Mark V）/ Series One 总线（Mark VI）
• 抗振动：符合 IEC 60068-2-6 标准，5g RMS

功能特点：

• 支持 16 通道独立配置，每通道可单独设置为 DI/DO
• 内置 数字滤波功能，消除信号噪声干扰
• 支持 逻辑运算功能（AND、OR、NOT、定时器、计数器）
• 具备 断线检测（Wire-break Detection） 功能
• 支持 SOE（事件顺序记录） 功能，记录各通道状态变化的精确时间戳
• 支持 冗余配置（与另一 PDPA 模块配对实现双重化）
• 前面板配备 16 组通道状态 LED + 总线通信 LED + 故障 LED

材质构成：

• PCB 板：FR-4 玻璃纤维环氧树脂板，多层设计
• 外壳：镀锌钢板屏蔽外壳
• 连接器：军规级连接器，镀金触点
• 继电器：密封式磁保持继电器
• 散热：自然散热 + 导热垫

结构特征：

• 标准 Mark V I/O 机架模块尺寸（PMC 板卡） 或 Mark VI 模块尺寸
• 前面板配备 16 组双色 LED（红/绿）+ 总线 LED + 故障 LED
• 背板连接器：高密度针式连接器，支持热插拔
• 模块厚度：标准 3U 高度

工作原理：
现场开关量信号（如阀门状态、继电器触点、限位开关等）经输入调理电路后送入 DSP 处理器，DSP 对数字信号执行逻辑运算、定时控制、事件记录等处理，处理结果通过 Genius Bus/Series One 总线上传至 Mark V/VI 控制器 CPU。数字输出通道经继电器驱动外部执行机构（如电磁阀、指示灯等）。

优势亮点：

• 16 通道高密度集成，减少机柜占用空间
• 内置逻辑运算 + SOE 功能，减轻 CPU 负担
• 继电器输出，触点容量大（5A），直接驱动执行机构
• 全面断线检测，提升系统可靠性
• 支持冗余配置，满足关键工艺安全要求

适用行业：
燃气轮机发电、联合循环电厂、石油天然气压缩机站、工业驱动系统

安装要求：

• 安装于 Mark V/VI 控制系统 I/O 机架指定槽位
• 确保机架 接地电阻 ≤ 1Ω
• 前面板连接器与背板连接器须 完全插紧，锁定卡扣到位
• 模块间间距保持 ≥ 1 个槽位 以利散热
• 现场接线须使用 屏蔽电缆，屏蔽层单端接地

使用注意事项：

• 严禁带电插拔模块，必须在 系统停机并断电后 操作
• 数字输入电压 不得超过 30VDC
• 数字输出负载电流 不得超过 5A
• 定期检查前面板 LED 状态，异常时及时排查通道或模块故障
• 备用模块应存放于 防静电包装 中，湿度控制在 40%-60%
