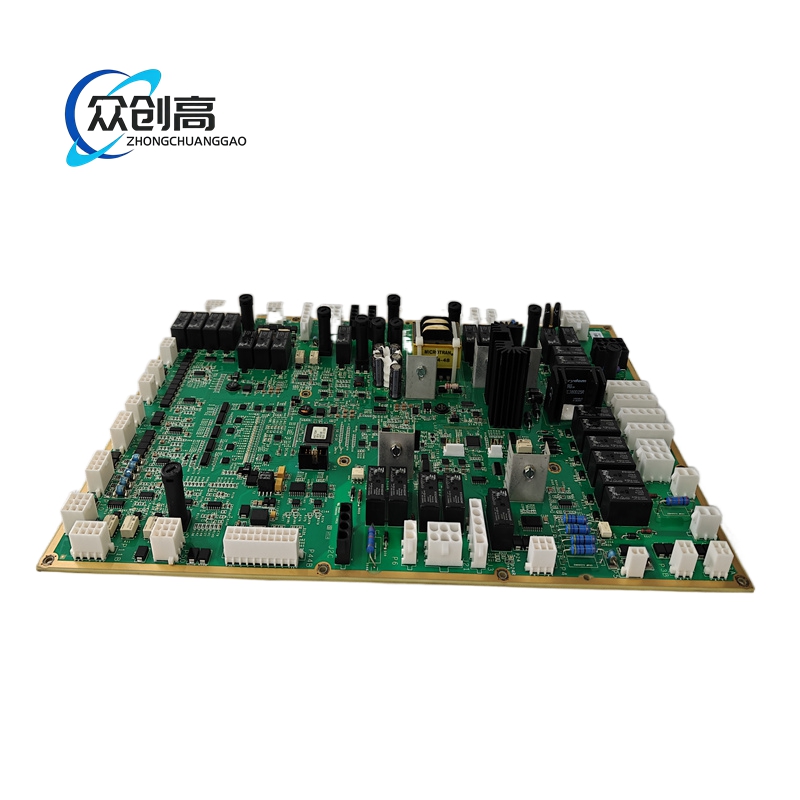

产品名称： GE Mark V/VI 4 通道高精度模拟电流输入模块（HAIC）

产品简介：
该模块为 GE Speedtronic Mark V / Mark VI 燃气轮机及发电机控制系统专用 4 通道高精度模拟电流输入模块，专门用于采集 4-20mA 电流信号（如压力变送器、温度变送器、流量计等），是 Mark V/VI 控制系统高精度模拟量采集核心组件。

型号系列： GE Speedtronic Mark V / Mark VI 系列

技术规格：

• 通道数量：4 通道
• 输入信号类型：4-20mA（两线制）/ 0-20mA（可编程）
• 模拟输入分辨率：16 位 A/D 转换
• 采样速率：每通道 10ms（典型值）
• 输入阻抗：250Ω（ burden resistor 内置）
• 精度：± 0.1% FS（满量程）
• 共模抑制比（CMRR）：≥ 100dB
• 工作电压：+5V DC（总线供电）
• 功耗：≤ 2.5W
• 工作温度：0°C 至 +60°C
• 存储温度：-40°C 至 +85°C
• 通信接口：Genius Bus（Mark V）/ Series One 总线（Mark VI）
• 抗振动：符合 IEC 60068-2-6 标准，5g RMS

功能特点：

• 4 通道独立高精度模拟电流输入，每通道精度达 ± 0.1% FS
• 内置 250Ω 精密采样电阻，无需外部电阻
• 支持 信号线性化与工程量转换（温度、压力、流量等）
• 具备 断线检测（Wire-break Detection） 功能，4mA 以下自动报警
• 支持 通道冗余配置（与另一 HAIC 模块配对）
• 前面板配备 4 组双色 LED（红/绿）+ 总线 LED + 故障 LED
• 通道间 ≥ 1500VDC 电气隔离

材质构成：

• PCB 板：FR-4 玻璃纤维环氧树脂板，4 层设计
• 外壳：镀锌钢板电磁屏蔽外壳
• 连接器：高密度军规针式连接器，镀金触点
• 采样电阻：精密金属膜电阻，精度 ± 0.01%
• 隔离：光耦隔离 + 磁隔离，通道间隔离 ≥ 1500VDC

结构特征：

• 标准 Mark V I/O 机架模块尺寸（PMC 板卡） 或 Mark VI 模块尺寸
• 前面板：4 组双色 LED + 总线 LED + 故障 LED
• 背板：高密度针式连接器，支持热插拔
• 模块厚度：标准 3U 高度
• 前端设 可拆卸接线端子排，支持螺钉压接

工作原理：
现场 4-20mA 电流信号经输入端子进入模块，通过内置 250Ω 精密采样电阻转换为 1-5V 电压信号，经输入调理电路（滤波、隔离、放大）后送入 16 位 A/D 转换器进行数字化采样，DSP 处理器对数字信号执行工程量转换、线性化补偿、报警判断等处理，处理结果通过 Genius Bus/Series One 总线上传至 Mark V/VI 控制器 CPU。

优势亮点：

• ± 0.1% FS 高精度，远优于普通模拟输入模块（± 0.5% FS）
• 内置精密采样电阻，接线简单，无需外部电阻
• 通道间 1500VDC 隔离，防止故障扩散
• 全面断线检测，4mA 以下自动报警
• 支持冗余配置，满足关键测量回路安全要求

适用行业：
燃气轮机发电、联合循环电厂、石油天然气压缩机站、水电厂、工业过程控制

安装要求：

• 安装于 Mark V/VI 控制系统 I/O 机架指定槽位
• 确保机架 接地电阻 ≤ 1Ω
• 前面板连接器与背板连接器须 完全插紧，锁定卡扣到位
• 模块间间距保持 ≥ 1 个槽位 以利散热
• 现场接线须使用 屏蔽双绞线，屏蔽层单端接地
• 4-20mA 信号线须使用 两线制连接

使用注意事项：

• 严禁带电插拔模块，必须在 系统停机并断电后 操作
• 输入电流 不得超过 25mA，否则将损坏输入电路
• 断线时模块自动报警，须及时排查现场接线
• 备用模块应存放于 防静电包装 中，湿度控制在 40%-60%
