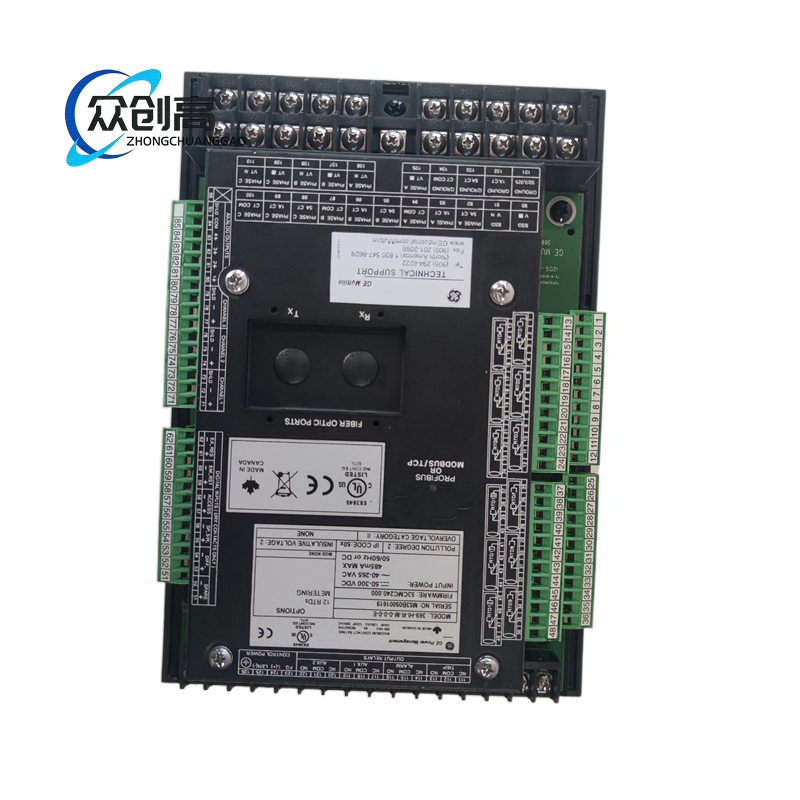

产品名称： GE Multilin 369 高压电动机保护继电器

产品简介：
369-HI-R-0-0-0-E 属于 GE Multilin 品牌 369 系列电动机管理继电器中的 高压（HI）配置型号，专为 3.3kV ~ 13.8kV 高压电动机 提供全面保护，包括过流、接地故障、过压/欠压、堵转、不平衡等保护功能，是高压电动机保护领域的旗舰产品。

型号系列： Multilin 369

• 额定电压： 3.3kV ~ 13.8kV（HI 高压配置）
• 电流输入： 5A / 1A（CT 二次侧输入，可配置）
• 电压输入： 110V / 120V AC（PT 二次侧）
• 保护功能： 过流（50/51）、接地（50G/51G）、过压（59）、欠压（27）、堵转（48）、不平衡（46）、热过载（49）
• 输出触点： 4 C/O 继电器输出（可编程）
• 通信接口： RS-485 Modbus RTU
• 供电电压： 110V / 120V AC / 220V / 240V AC（可选）
• 安装方式： 面板安装 / DIN 导轨安装

功能特点：

• 12 种保护功能，覆盖电动机全部故障类型
• 可编程曲线（正时限、反时限、极反时限、定时限）
• 事件记录功能： 记录最近 64 次故障事件，带时间戳
• 自动重合闸功能（可配置）
• CT 断线检测
• 5 位 LED 显示屏，现场参数查看与设置
• 密码保护，防止误操作

性能参数：

• 过流保护精度： ± 2.5%
• 动作时间（过流）： 0.01s ~ 99.99s（可编程）
• 工作温度范围： -20°C ~ 55°C
• 防护等级： IP54（前面板）
• 绝缘耐压： 2000V AC，1 分钟
• MTBF： ≥ 150,000 小时

材质构成：

• 外壳：阻燃聚碳酸酯（PC）+ 铝合金背板
• 前面板：IP54 密封设计，硅胶密封圈
• PCB：4 层 FR-4 + conformal coating
• 继电器：Omron 或 TE 品牌工业继电器

结构特征：

• 面板尺寸：96mm × 96mm（标准开孔尺寸 92mm × 92mm）
• 前面板设有 5 位 7 段 LED 数码管
• 4 个编程按键（Menu、Enter、Up、Down）
• 底部设有 DIN 导轨卡扣
• 背部设有电流/电压接线端子

工作原理：
CT 二次侧电流（5A 或 1A）和 PT 二次侧电压（110V）输入继电器，内部 ADC 采样后由 DSP 处理器进行实时运算。当任一保护判据满足动作条件且持续时间超过设定延迟后，驱动内部继电器动作，输出跳闸信号至断路器分闸线圈，同时记录事件。

优势亮点：

• 高压专用，保护功能全面
• 可编程曲线适应不同电动机特性
• 事件记录功能便于故障分析
• 现场 LED 显示屏，调试无需上位机

适用行业：
矿山、石油化工、电力、冶金、水泥、大型水泵/风机

安装要求：

• 面板开孔 92mm × 92mm
• CT 二次侧电缆使用 ≥ 2.5mm² 屏蔽电缆
• PT 二次侧电缆使用 ≥ 1.5mm² 屏蔽电缆
• 接地端子须可靠接地

使用注意事项：

• CT 极性必须正确（P1/P2 对应 S1/S2）
• 严禁 CT 二次侧开路，否则将产生高压危险
• 参数设置须由专业人员操作
• 定期进行传动试验验证保护功能
