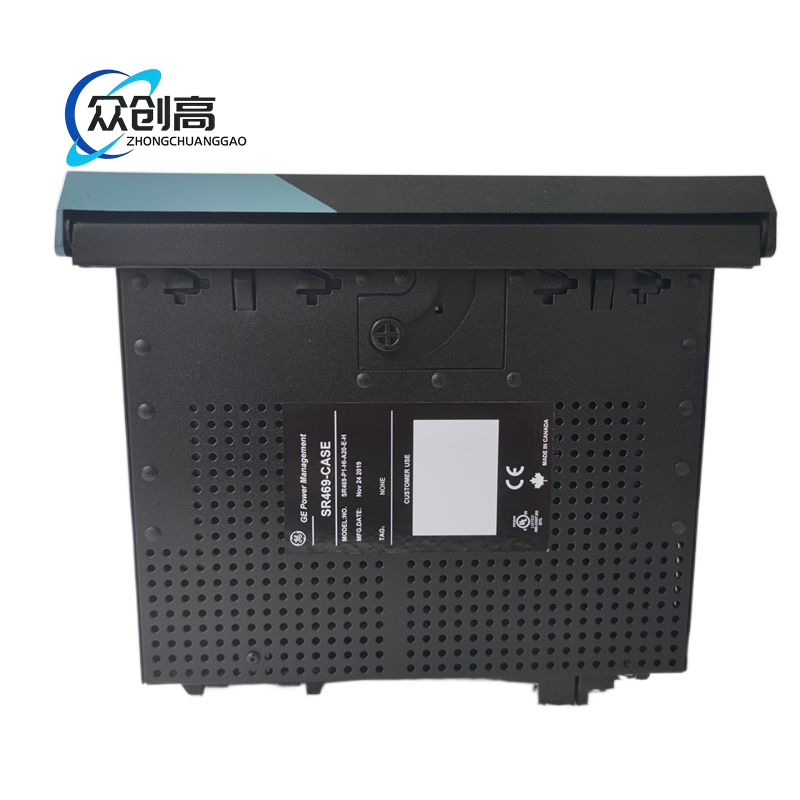

产品名称： GE Multilin 469 电机保护继电器

型号系列： 400系列（Multilin）

产品简介： GE Multilin 469是GE旗下高端数字式电机保护继电器，提供全方位电动机保护与监测功能，支持Modbus、DeviceNet等多种通信协议，广泛应用于中大型电机驱动系统。

技术规格：

• 额定电压： 24V 至 600V AC/DC（辅助电源）
• 电流输入： 0.1A 至 5A CT二次侧（5A额定）
• 通信接口： Modbus RTU/TCP、DeviceNet、Profibus DP（可选）
• 辅助电源范围： 110V 至 250V AC/DC 或 24V DC
• 安装尺寸： 1/4 DIN（96mm × 96mm开孔）
• 精度等级： 测量精度 ±0.5%
• 认证标准： UL、CSA、CE、ATEX（防爆型号可选）

功能特点：

• 完整电机保护： 过流（50/51）、接地故障（50G/51G）、堵转（48）、过热（49）、不平衡（46）、欠载（37）、启动超时（66）
• 需量管理： 实时需量计算与最大需量复位
• 故障录波： 记录故障前后电流波形，便于分析
• 事件记录： 64条带毫秒级时间戳的事件记录
• 远程编程： 通过通信接口在线修改保护参数
• 自诊断： 设备内部自检，输出异常报警

性能参数：

• 过流保护动作时间： ≤30ms（短路工况）
• 事件记录分辨率： 1ms时间戳
• 故障录波长度： 故障前4周波 + 故障后8周波
• CT变比范围： 1:1 至 15000:1
• 工作温度： -20°C 至 +70°C
• 防护等级： IP54（前面板）

材质构成：

• 面板： 阻燃聚碳酸酯（UL94 V-0），抗UV
• 外壳： 阻燃ABS工程塑料
• 端子： 镀金铜合金，抗腐蚀
• PCB： FR-4高Tg板材，三防漆涂覆
• 液晶屏： 128×64点阵LCD，带背光

结构特征：

• 1/4 DIN面板开孔安装（96mm × 96mm）
• 前面板带4位LED状态指示 + LCD显示屏
• 4个编程按键（上下翻页、确认、返回）
• 底部接线端子排，支持导线和螺栓两种接线方式
• 顶部通信接口（RS-485或以太网口，视型号而定）

工作原理：
外部CT采集电机三相电流，经信号调理后送入高速A/D转换器。DSP处理器以每周期采样64点的速率进行数字滤波与运算，实时计算各保护参数。当任一参数超过设定阈值时，处理器驱动内部出口继电器动作。所有运行数据存储于非易失性存储器中，可通过通信接口或前面板读取。

优势亮点：

• ±0.5%高精度测量，优于行业平均±1%水平
• 故障录波功能为事故分析提供完整数据支撑
• 多协议通信支持，兼容性强
• 可替代6台以上独立保护继电器，大幅降低系统成本
• 宽温工作范围，适应全球各种气候条件

适用行业： 电力发电、石油化工、冶金矿山、水处理、大型泵站、船舶动力

安装要求：

• 面板开孔尺寸：92mm × 92mm（配合96mm × 96mm面板）
• 安装深度：柜内预留≥80mm空间
• CT二次侧导线使用屏蔽双绞线，单独走线
• 辅助电源接线端子扭矩：1.0 N·m
• 接地端子必须可靠连接

使用注意事项：

• CT变比设定必须在投运前完成，运行中不可更改
• 首次上电需进行全部保护功能测试
• 通信参数（站地址、波特率等）需与上位系统一致
• 每6个月检查一次端子紧固状态
• 存储温度：-40°C 至 +85°C
