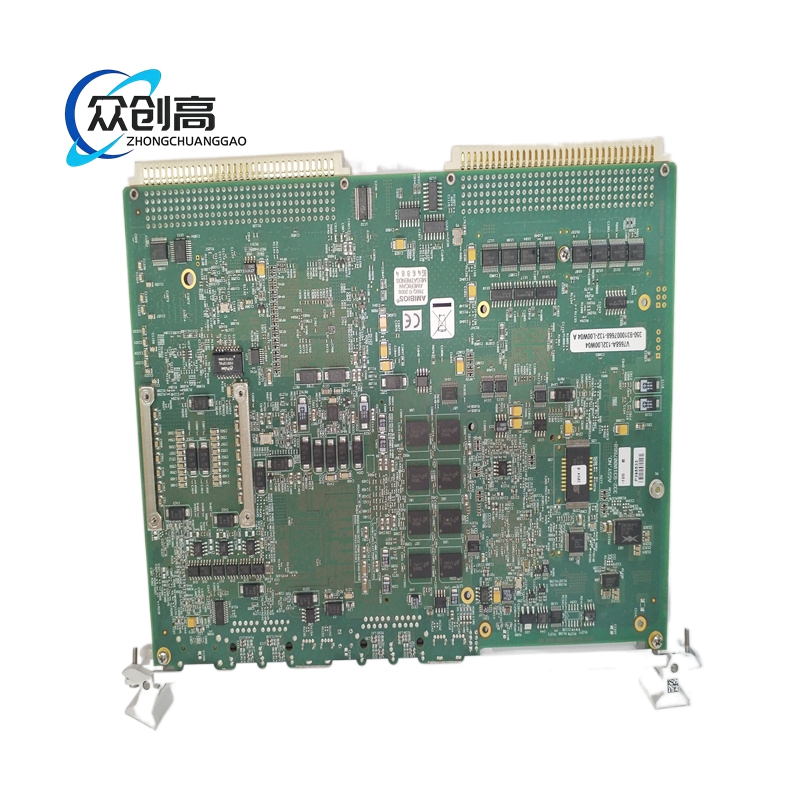

产品名称： GE DS200DMCAG1AEA DMC 通信网关模块（Distributed Message Communicator Gateway）

产品简介：
GE DS200DMCAG1AEA 是 Mark VI / Mark VIe 系列 DCS 系统中的 DMC（分布式消息通信）网关模块，负责实现 控制网络（Control Network） 与 现场设备网络（Field Device Network） 之间的数据交换与协议转换，是系统通信架构的核心枢纽。

型号系列： Mark VI / Mark VIe DMC Gateway，版本 A 系列

技术规格：

• 通信协议： DMC 协议（GE 专有通信协议）
• 网络接口： 双冗余以太网接口（10/100 Mbps）
• 支持网络数量： 最多 4 个独立 DMC 网络段
• 数据吞吐率： 最大 10 Mbps
• 节点支持数： 单个 DMC 网络最多 256 个节点
• 供电电压： +5 VDC（背板供电）
• 工作温度： 0°C 至 60°C

功能特点：

• 支持 控制网络与现场总线之间的透明数据转发
• 具备 网络冗余切换 功能，单网络故障不影响通信
• 支持 广播、多播、单播 三种通信模式
• 内置 消息队列缓冲机制，防止数据丢失
• 支持 在线配置与诊断，无需停机修改参数

结构特征：

• 采用 6U Eurocard 标准尺寸 PCB
• 前端配置 RJ45 以太网接口 × 2（冗余）
• 背板采用 VME64 总线连接器
• 模块正面设有 运行状态 LED 指示灯（Power、Comm、Fault）

工作原理：
DMC 网关接收来自 Mark VI 处理器的控制数据，按照 DMC 帧格式 封装后通过以太网发送至现场设备网络；同时接收现场设备上传的 I/O 数据、诊断信息，解封后转发至处理器。整个过程在 硬件层面完成协议转换，不占用处理器资源。

适用行业：
电力行业（锅炉、汽机、电气）、石油化工（DCS 控制系统）、水处理、制造业

安装要求：

• 安装于 Mark VI 机柜 通信槽位（通常为槽位 1 或槽位 16）
• 以太网线缆采用 超五类及以上屏蔽网线
• 网络拓扑建议采用 星形或环形冗余结构
• 模块地址通过 拨码开关或软件配置 设定，范围 0-255

使用注意事项：

• 通信网络中 所有节点地址必须唯一，禁止地址冲突
• 以太网线缆最大长度 100 米（使用中继器可延长至 500 米）
• 模块固件版本需与系统版本匹配，升级前须备份配置
• 环境湿度应控制在 5% 至 95% 无凝露 范围内
