产品名称： GE TJC36400F 微型断路器（MCB / Miniature Circuit Breaker）
产品简介：
TJC36400F是GE旗下Teyler品牌生产的微型断路器，额定电流40A，C型脱扣曲线，用于照明及一般负荷回路的过载与短路保护，适用于家庭及商业终端配电。
型号系列： GE Teyler TJC系列 / 微型断路器（MCB）
技术规格：
| 参数项 | 指标 |
|---|---|
| 额定电流（In） | 40A |
| 极数 | 3P（三极） |
| 脱扣曲线 | C型（瞬时脱扣范围 5~10 × In） |
| 额定电压（Ue） | 230/400V AC（单相/三相） |
| 额定频率 | 50/60Hz |
| 额定短路分断能力（Icn） | 6kA（230V）/ 6kA（400V） |
| 额定短路分断能力（Ics） | 4.5kA（75% Icn） |
| 机械寿命 | ≥20,000次 |
| 电气寿命 | ≥10,000次 |
| 接线能力 | 1~35mm²铜导线 / 1~25mm²铝导线 |
| 安装方式 | DIN35mm导轨 |
| 宽度 | 3个模数（54mm） |
| 执行标准 | IEC 60898-1 / GB 10963.1 |
| 认证 | CCC、CE、RoHS |
功能特点：
- C型脱扣曲线：适用于照明、插座等一般负荷，兼顾启动电流
- 热磁双重脱扣：热脱扣（过载）+ 磁脱扣（短路）
- 分断能力6kA，满足家庭及小型商业需求
- 透明可视窗，可观察触点状态
- 拨动手柄操作，手感清晰
性能参数：
| 参数项 | 指标 |
|---|---|
| 过载脱扣范围 | 1.13~1.45 × In（1h内不脱扣） |
| 短路瞬时脱扣范围 | 5~10 × In（C型） |
| 过载脱扣时间 | 1.13In → 2h不脱扣；1.45In → 1h内脱扣 |
| 工作温度 | -5°C ~ +40°C |
| 存储温度 | -25°C ~ +70°C |
| 海拔 | ≤2000m |
| 防护等级 | IP20 |
| 外壳材质 | 阻燃PC（UL94 V-0） |
| 触点材质 | 银合金（AgNi） |
| 灭弧室 | 窄缝式金属栅片灭弧 |
| 重量 | 约 0.22kg/极 |
材质构成：
- 外壳：聚碳酸酯（PC）阻燃材料
- 灭弧室：镀锌钢板灭弧栅 + 陶瓷隔弧板
- 触头：银镍合金（AgNi10）
- 操作机构：不锈钢弹簧 + 铜合金拨杆
- 接线端子：黄铜镀锡
结构特征：
- DIN35mm导轨安装，3P宽度为54mm（3×18mm）
- 正面设拨动手柄（合/分）及透明状态观察窗
- 顶部/底部进出线，侧面接线端子
- 内部：双金属片热脱扣器 + 电磁线圈磁脱扣器 + 灭弧室
工作原理：
- 过载时：电流通过双金属片使其受热弯曲，积累到一定程度后推动脱扣机构，延迟分断（反时限特性）
- 短路时：大电流通过电磁线圈产生强磁力，瞬时吸合衔铁，驱动脱扣机构在≤10ms内分断
- C型曲线设计确保电动机等启动电流（6~8×In）不会误触发
优势亮点：
- 6kA分断能力：家庭配电足够，可应对大部分短路故障
- C型曲线：照明与插座回路的最佳选择
- 20,000次机械寿命：远超国标要求（6,000次）
- 透明观察窗：无需拆卸即可判断触点状态
适用行业：
家庭配电箱（照明回路、插座回路）、小型商业配电、办公室配电
安装要求：
- DIN35mm导轨安装，相邻断路器间留≥5mm间隙
- 上级配置63A或以上主断路器
- 接线力矩：1.5~2.5N·m（M4螺钉）
- 3P断路器三相负载需尽量平衡
使用注意事项：
- 定期（每年）手动分合闸一次，防止机构卡滞
- 动作跳闸后先排除故障再合闸
- 不可用于电动机保护（需用D型曲线MCB或专用电机保护器）
- 潮湿环境建议加装防溅盒
GE 44A719348-103

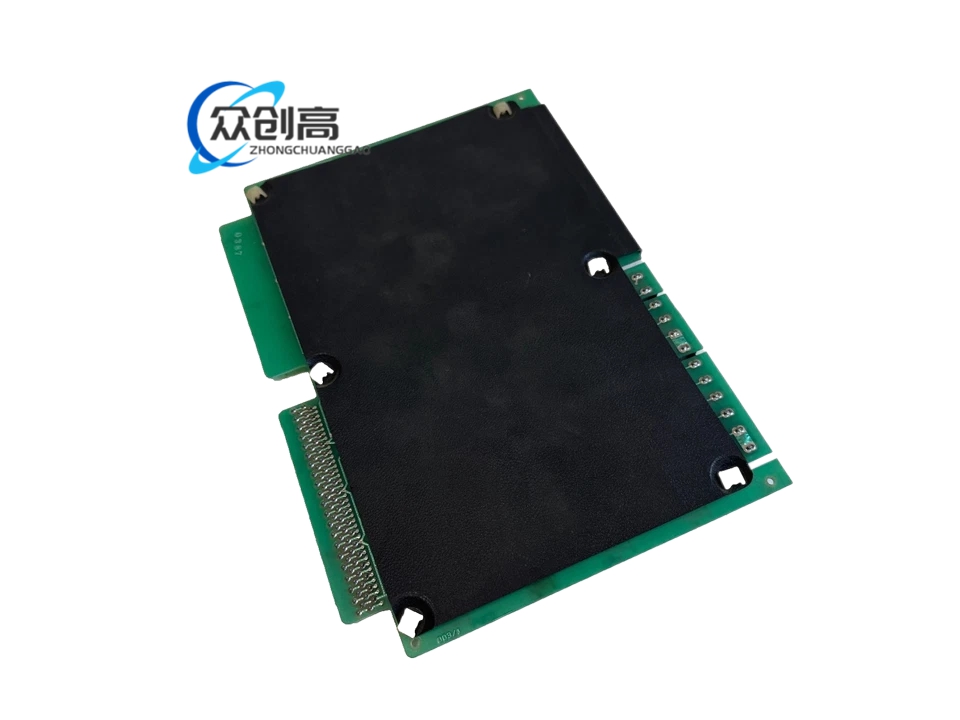

GE 44A719348-101
