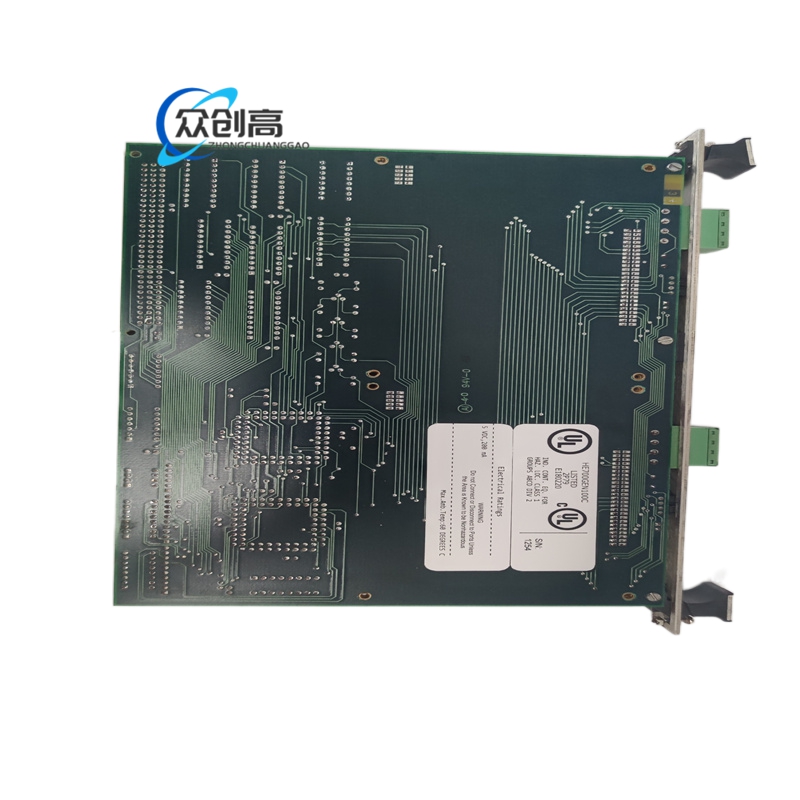

产品名称： GE Speedtronic Mark VIe 控制器冗余以太网通信模块

产品简介：
该型号为 GE Speedtronic Mark VIe 控制系统中的 双端口冗余以太网通信模块（Redundant Ethernet Communication Module），用于实现 Mark VIe 控制器与上层 DCS/SIS 系统、HMI 操作站、工程师站之间的高速以太网数据通信，支持 Modbus TCP、EtherNet/IP、PROFINET 等多种工业以太网协议。

所属系列： Speedtronic Mark VIe 通信模块系列

技术规格：

• 端口数量： 2 个独立以太网端口（Port A + Port B）
• 网络协议： TCP/IP、UDP、Modbus TCP、EtherNet/IP、PROFINET、PTP（IEEE 1588）
• 通信速率： 10/100/1000 Mbps 自适应（Gigabit Ethernet）
• 冗余方式： 双端口热备冗余（Active/Standby）
• 最大连接数： 每端口 64 个 TCP/UDP 连接
• 通信延迟： ≤ 5ms（局域网内）
• 看门狗超时： 可配置（1s-60s）
• 供电电压： +5V DC（背板供电）
• 工作温度范围： 0°C 至 60°C
• 安装方式： DIN 导轨安装

功能特点：

1. 双端口冗余：Port A 故障时自动切换至 Port B，切换时间 < 100ms
2. 支持 PTP 精确时间同步（IEEE 1588），时间精度 ≤ 1μs
3. 支持 VLAN 标签，实现网络隔离
4. 内置 防火墙功能，可配置访问控制列表（ACL）
5. 支持 SNMP v2c/v3 网络管理协议
6. 支持 Web Server，可通过浏览器进行远程诊断

材质构成：

• 外壳：阻燃 ABS 工程塑料，UL94 V-0
• 电路板：6 层 FR-4 板，金手指边缘连接器
• 以太网接口：RJ45 屏蔽接口，内置磁隔离变压器

结构特征：

• 尺寸：约 118mm × 98mm × 125mm
• 前面板：Port A / Port B 状态 LED、RJ45 接口
• 背板：VME 总线连接器 + 电源连接器

优势亮点：

• 千兆以太网：满足大数据量实时通信需求
• PTP 时间同步：多控制器之间实现微秒级同步，适用于分布式控制
• 双端口热备：网络链路故障零丢包切换
• 网络安全：内置防火墙 + SNMP v3 加密，满足 IEC 62443 安全要求

适用行业：
电力、燃气轮机、石化、冶金、造纸

使用注意事项：

• 以太网电缆必须使用 超五类（Cat5e）及以上屏蔽网线
• 双端口必须接入 不同网络交换机，否则冗余失效
• PTP 同步要求网络中所有设备 均支持 IEEE 1588，否则无法实现精确同步
• 模块固件升级必须通过 ToolboxST 软件 在线进行，不可断电操作
