产品名称：GE Type IP系列通用控制电源变压器/敞开式铁芯线圈组件（General Purpose Control Power Transformer, Core & Coil）
产品简介：
9T58K1935属于GE 9T58K系列Type IP通用控制变压器中的国际电压版本，设计为敞开式Core & Coil（铁芯线圈组件）或带外壳封装版，主要用于工业控制柜为接触器、继电器、PLC、信号灯及仪表提供隔离低压控制电源，也常用作信号隔离变。
技术规格与性能参数
- 产品系列：GE 9T58K Type IP（IS-12绝缘系统）
- 额定容量：0.75kVA（对应Frame Size 12300，同系列有0.5/1/1.5/3kVA等）
- 一次侧电压：380V / 400V / 416V AC（串联240×480接法不适用，本号为欧标/国际电压输入绕组）
- 二次侧电压：115V / 230V AC（可串并联获得120/240V类输出，依铭牌端子排列）
- 相数：单相
- 频率：50/60Hz兼用
- 绝缘等级：IS-12（B级≈130℃温升限值），部分批次达F级
- 温升：按IS-12标准典型≤80℃（@额定负载、40℃环境温度）
- 接线方式：引线出线（Leads-out），一次侧建议外加熔断器保护
- 结构材质：叠片冷轧硅钢芯（焊接固定降噪）+ 环氧树脂封装线圈（敞开式或带钢板夹件）
应用场景：
机床控制柜、HVAC控制盘、泵站控制箱、PLC柜隔离电源、信号及报警系统供电。
安装要求：
紧固于控制柜安装板或变压器托架，一次侧建议加装额定值合适的熔断器；二次侧中性线/公共端按铭牌标注连接，不用的抽头悬空绝缘处理。
使用注意事项：
不可长期超kVA额定值运行；输入电压务必核对铭牌一次侧端子排列再接线——误将240×480V接法用于380V输入或反之会致磁通饱和烧毁；非全封闭型注意防尘防潮。

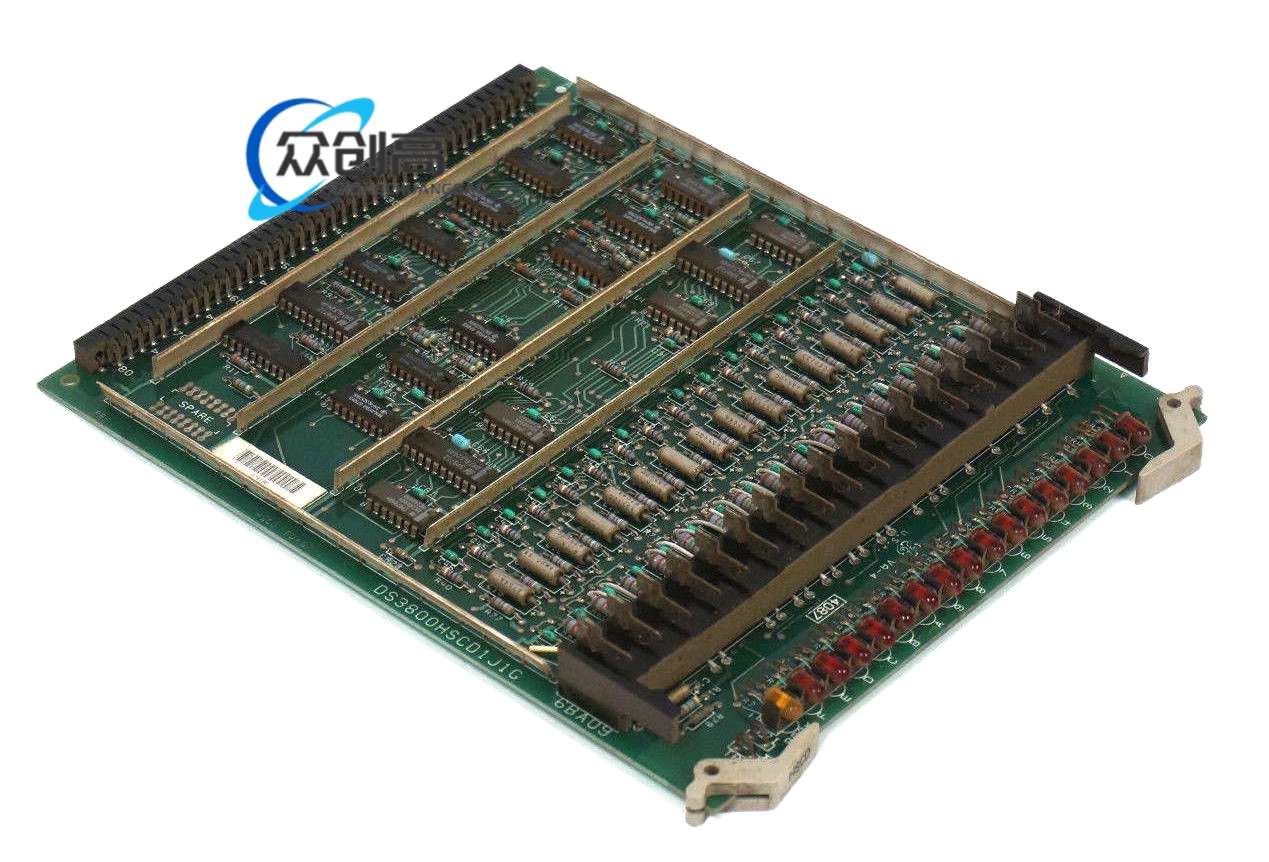

GE 148C6901G001
