NI PXIe-4145四通道精密源测量单元。

该模块属National Instruments PXI Express精密SMU，用于半导体、器件表征与高引脚数自动化测试，兼具电压源、电流源、电压表与电流表功能。

4个SMU通道；电压范围−6V至+6V；电流范围−500mA至+500mA；每通道最大源/吸功率3W；四象限工作；电流灵敏度15pA；支持SourceAdapt瞬态响应整定；每通道集成四线远程感应；PXI Express背板连接；配件含25针D-SUB至弹簧端子转换等。部分资料列出工作温度0–55℃。

多通道同步源测，高速定序引擎可与其他SMU、开关及数字仪器联动；四线感应补偿导线压降；SourceAdapt按负载整定稳定度与响应速度；适合IV扫描、漏电流与瞬态捕获。

半导体器件直流参数测试、材料与传感器IV表征、PCB器件批量源测、研发实验室高分辨率电流测量。

电压设定分辨率按量程与校准配置确定；电流测量最低可到15pA灵敏度；单通道3W功率限制内做源或吸电子；多模块通过PXIe时钟与触发同步。

金属前面板与屏蔽壳体，PXIe载板，精密模拟前端，继电器与低噪声电源电路，D-SUB/弹簧端子附件。

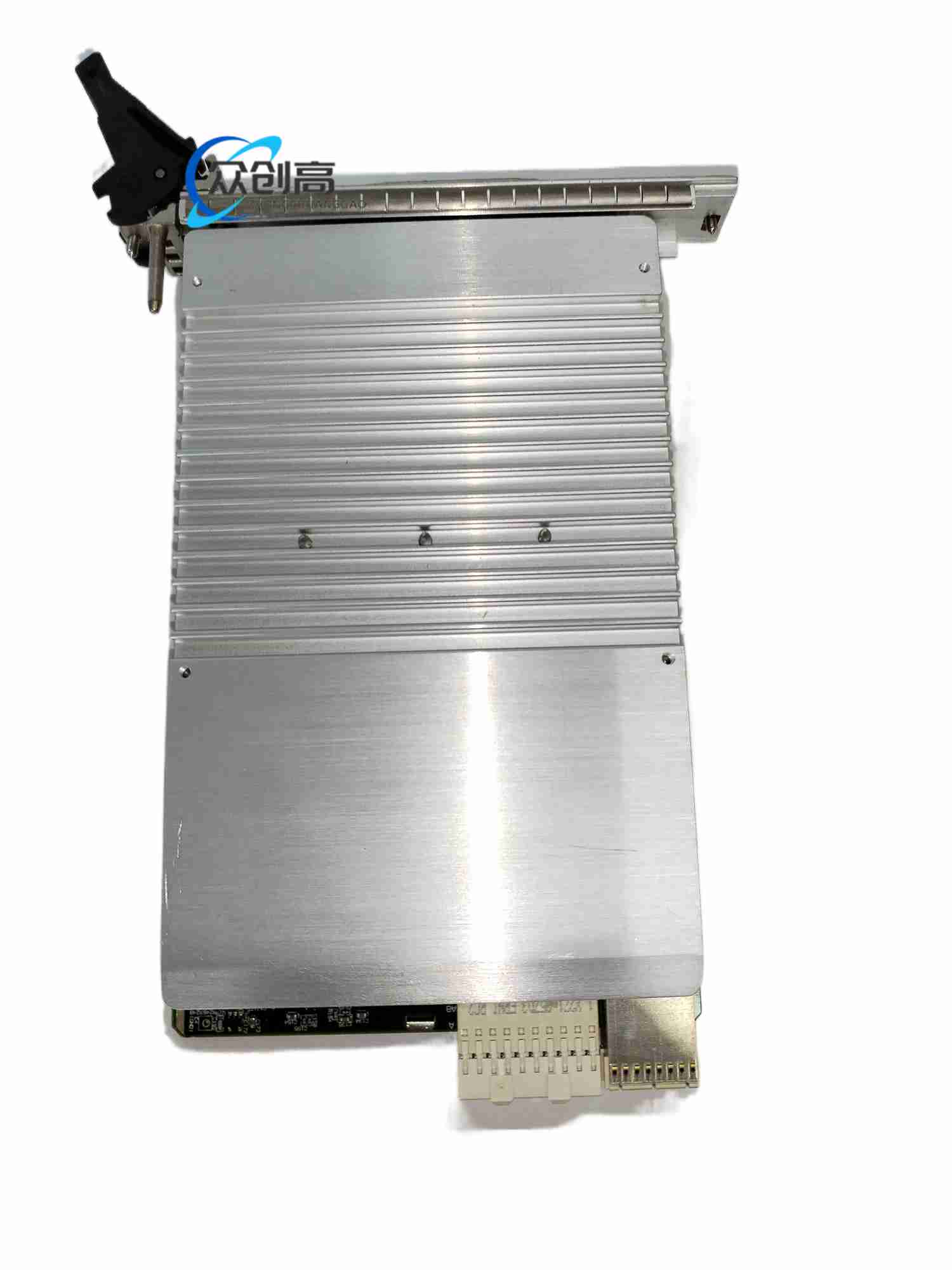

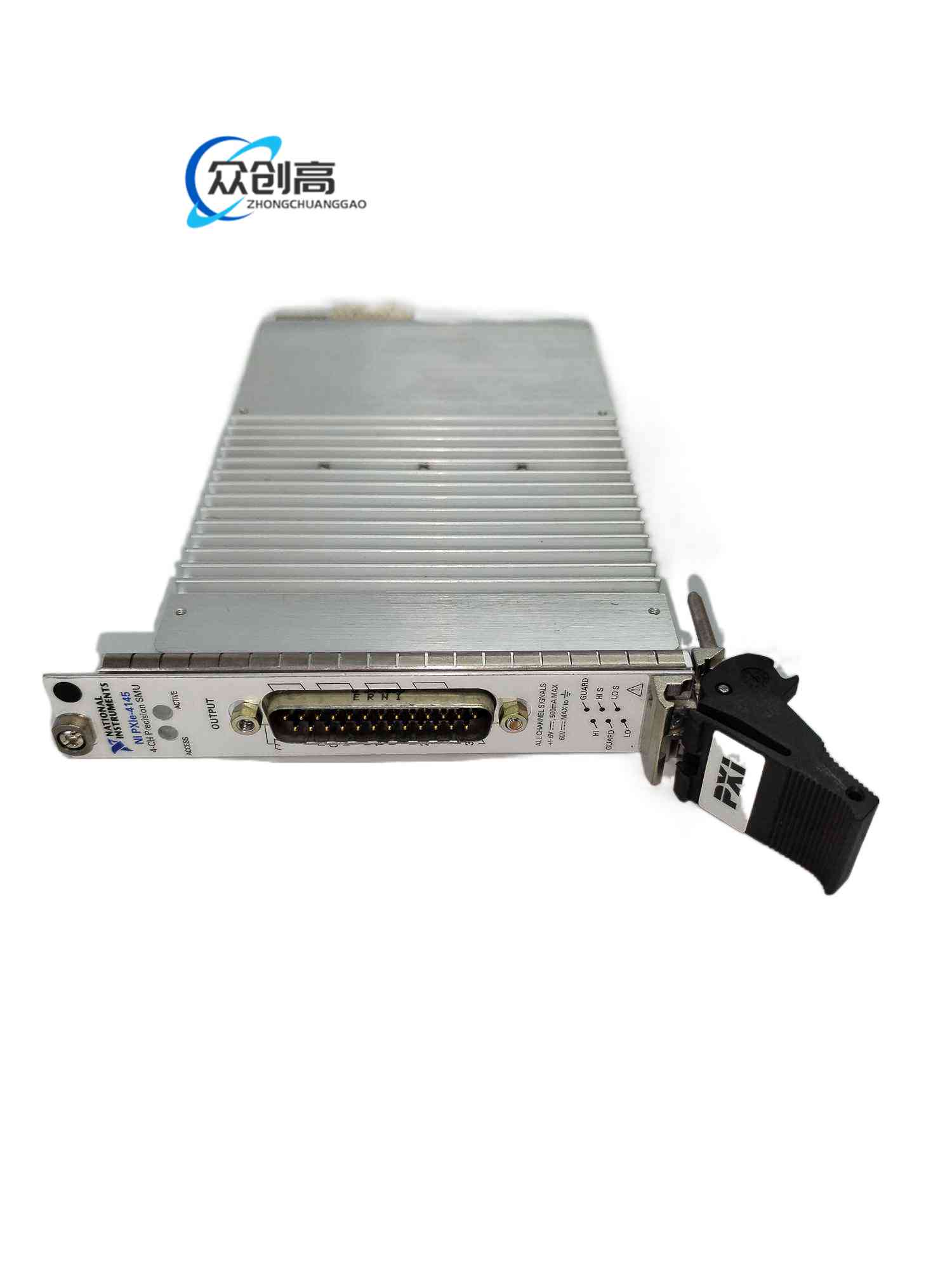

单槽PXIe模块，前面板信号端口，背端PXIe连接器，配套终端块用于DUT接线。

每个通道以闭环源测架构输出设定电压或电流，同时回采实际电压/电流；四线模式用Sense线消除引线电阻；定序引擎按表执行电压/电流步进并采集响应曲线。

装入兼容PXIe机箱，确认系统有足够电源与散热余量；高灵敏度测量使用屏蔽电缆，远程感应单独布线；自校准按NI要求周期执行。

不得超过±6V、±500mA、3W单通道功率；微电流测试避免手触信号端、湿度过高与绝缘不良；更换模块后重新运行自校准并核验零点。
